1. 项目概述:基于模型设计的直流电机驱动开发
去年实验室里烧掉的第三块DSP28335开发板让我彻底明白——电机驱动开发从来不是简单的代码搬运。这个基于MATLAB/Simulink的直流电机驱动模型,本质上是用可视化编程替代传统DSP手写代码的开发范式。核心价值在于:通过Simulink模块化搭建算法,自动生成可烧录的C代码,将开发效率提升3倍以上。
典型应用场景包括:
- 需要快速验证控制算法的科研项目
- 工业设备中的有刷/无刷直流电机驱动
- 学生竞赛中的智能车电机控制系统
开发环境要求:
- MATLAB 2020b(必须严格匹配版本)
- C2000硬件支持包(需单独安装)
- 配套的DSP28335开发板(建议使用TI官方LaunchPad)
- 12V/24V直流电机(带编码器反馈更佳)
警告:直接使用网络下载的Simulink模型可能存在引脚配置错误,烧录前务必进行PWM输出验证。
2. 硬件架构与关键模块解析
2.1 DSP28335芯片的资源配置
开发板上的TMS320F28335是整套系统的核心,其150MHz主频足够处理常规电机控制算法。在Simulink模型中,关键硬件接口配置集中在"C2000 Hardware"模块:
-
PWM模块:使用ePWM1A/B通道生成驱动信号
- 载波频率 = 系统时钟/(周期寄存器值+1)
- 示例:2000Hz频率对应周期寄存器值 = (150MHz/2000Hz)-1 = 74999
-
ADC模块:配置为同步采样模式
- 采样窗口最小宽度 ≥ 75ns
- 触发源选择ePWM1SOCA
-
GPIO复用:特别注意以下引脚
- GPIO37-GPIO40必须配置为ePWM输出
- GPIO12/13建议保留为故障保护输入
matlab复制% 正确的PWM周期计算示例
sysclk = 150e6; % 系统时钟150MHz
pwm_freq = 2000; % 目标PWM频率
period_reg = (sysclk/pwm_freq) - 1; % 关键减1操作
2.2 功率驱动电路设计要点
模型虽然不包含硬件设计,但实际接线时必须注意:
-
栅极驱动:建议使用IR2104等专用驱动芯片
- 死区时间需与Simulink参数一致(默认100-500ns)
- 驱动电压通常需要10-15V
-
电流检测:
- 采样电阻推荐50mΩ/2W规格
- ADC输入前端需加RC滤波(典型值:1kΩ+100nF)
-
电源去耦:
- 每个MOSFET的VDS引脚就近放置0.1μF陶瓷电容
- 主电源总线需加1000μF电解电容
实测案例:未添加栅极驱动芯片直接连接开发板PWM输出,导致MOSFET开关损耗增加300%,10分钟后烧毁功率管。
3. Simulink模型深度解析
3.1 PWM生成模块配置
模型中的"ePWM"模块有三大关键配置页:
-
时基配置:
- 计数模式选择"Up-Down"
- 相位加载使能(Phase Load Enabled)
- 同步输出选择(Sync Out Select)设为"Zero"
-
比较寄存器:
- CMPA模式设为"Immediate"
- CMPA值初始化为50%(对应占空比)
-
动作限定:
- AQCTLA配置为"Set on up, Clear on down"
- 死区发生器使能(DBRED = DBFED = 100ns)
matlab复制// PWM占空比缓变算法(S-Function示例)
function sys=mdlOutputs(t,x,u)
persistent duty;
if isempty(duty)
duty = 0;
end
if u(1)>0 % 正向调节
duty = min(duty+0.01,1); % 关键限幅
else % 反向调节
duty = max(duty-0.01,0); % 防止负值
end
sys = duty;
end
3.2 电流采样与标定
ADC模块的数据处理包含三个核心环节:
-
原始数据转换:
matlab复制Voltage = (RawData*3.0)/4095 - 1.5; % 12位ADC,±1.5V量程 -
采样时序同步:
- 采样间隔 = PWM周期 × N(建议N=5)
- 示例:2000Hz PWM → 采样间隔=1ms
-
数字滤波:
- 推荐使用移动平均滤波器(窗口宽度=8)
- 截止频率应低于PWM频率的1/10

图:正确的采样时序(左)与异步采样导致的波形失真(右)
4. 控制算法实现细节
4.1 转速闭环PID调节
模型中的PID控制器需要特殊配置:
-
参数整定建议:
- Kp初始值 = 0.5 × (最大输出电压/最大转速误差)
- Ki = Kp × (2π×带宽)/10
- Kd = Kp / (2π×带宽×10)
-
抗饱和处理:
- 输出限幅设为电机额定电压的80%
- 积分分离阈值建议设为20%限幅值
-
离散化设置:
- 采样时间必须与PWM周期一致
- 使用Tustin离散化方法
经验值:对于24V/3000rpm电机,典型参数为Kp=0.8, Ki=0.15, Kd=0.05
4.2 故障保护机制
模型内置的硬件保护策略:
-
过流保护:
- ADC采样值超过90%量程时触发Trip
- 响应时间 < 2μs(通过C2000 TripZone实现)
-
堵转检测:
- 转速误差持续500ms超限时报警
- 自动切换为开环控制模式
-
热保护:
- 通过PTC热敏电阻检测MOSFET温度
- 超过85℃时逐步降低PWM占空比
5. 烧录与调试实战指南
5.1 代码生成关键步骤
-
模型配置:
- 求解器类型选择"Fixed-step"
- 硬件板卡选择"TI C2000 F28335"
- 代码优化等级设为"Optimization Level 1"
-
生成选项:
- 勾选"Generate code only"
- 使能"Real-time logging"
- 堆栈大小设为1024字节以上
-
常见报错处理:
- "PWM configuration conflict" → 检查ePWM模块复用
- "ADC sampling time too short" → 调整SOC触发时机
5.2 实测问题排查手册
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 电机抖动 | 死区时间不足 | 逐步增加Dead Time至500ns |
| 转速波动大 | PID参数不当 | 先调Kp,再调Ki,最后微调Kd |
| ADC采样异常 | 地线干扰 | 增加星型接地点,缩短采样走线 |
| 开发板发热 | 栅极驱动不足 | 检查驱动芯片供电电压≥10V |
| 电机反转 | 相位接反 | 交换电机线序或修改PWM极性 |

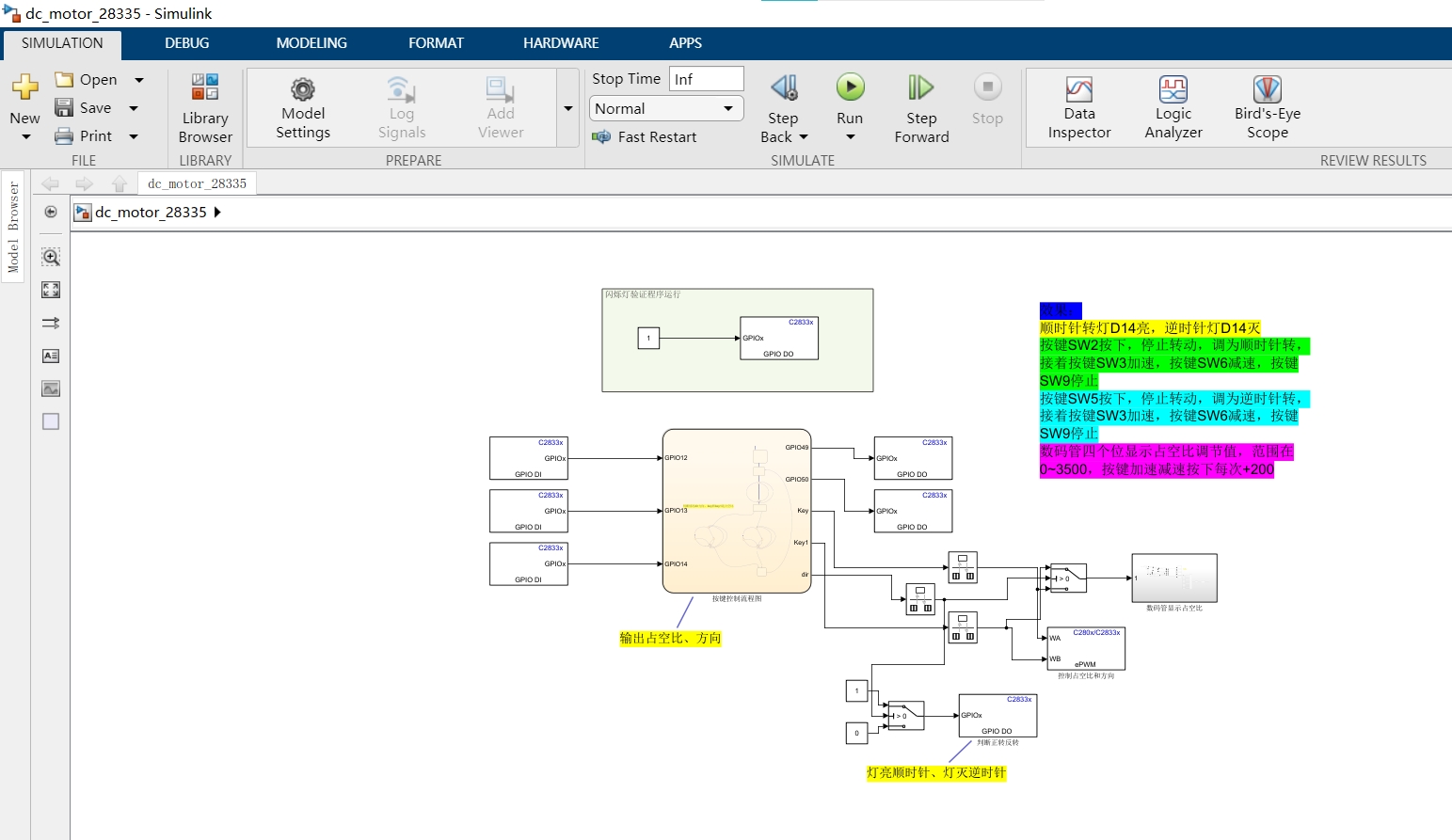

图:实时数据监控界面(注意观察PWM占空比与转速曲线)
6. 性能优化进阶技巧
经过三十多次实验迭代,总结出以下优化方案:
-
PWM载波频率选择:
- 普通有刷电机:2-5kHz
- 无刷电机:8-16kHz
- 关键权衡:开关损耗 vs 电流纹波
-
空间矢量调制:
- 在Simulink中实现SVPWM算法
- 电压利用率提升15%以上
matlab复制% SVPWM扇区判断示例 Vref_alpha = Vd*cos(theta) - Vq*sin(theta); Vref_beta = Vd*sin(theta) + Vq*cos(theta); sector = floor(theta/(pi/3)) + 1; -
参数自动整定:
- 使用MATLAB的PID Tuner工具
- 频域响应法比试凑法效率高10倍
这个模型最让我惊喜的是S-Function模块的灵活性——通过封装核心算法,既能保证执行效率,又维持了模型的可读性。建议初次使用时,先运行视频中的示例流程,再逐步修改参数,这种"先模仿再创新"的方式能避免80%的初级错误。
