工业级高速脉冲频率采集模块应用指南

一只拉面熊

1. 高速脉冲频率采集模块概述

在工业自动化领域，高速脉冲信号的精确采集一直是个技术难点。我从事工业控制设备开发十多年，见过太多因为脉冲采集不准确导致的生产事故。今天要介绍的这个高速脉冲频率采集输入模块，可以说是目前市面上性价比最高的解决方案之一。

这个模块本质上是一个工业级的高速计数器+高精度频率测量仪+信号隔离整形单元的三合一设备。它能稳定采集高达100KHz的脉冲信号，支持正交信号的无延迟解析，还能将原始电信号转换成PLC、工控机等系统能直接使用的数字量数据。在实际应用中，它常被用作远程I/O模块或PLC的专用高速计数模块。

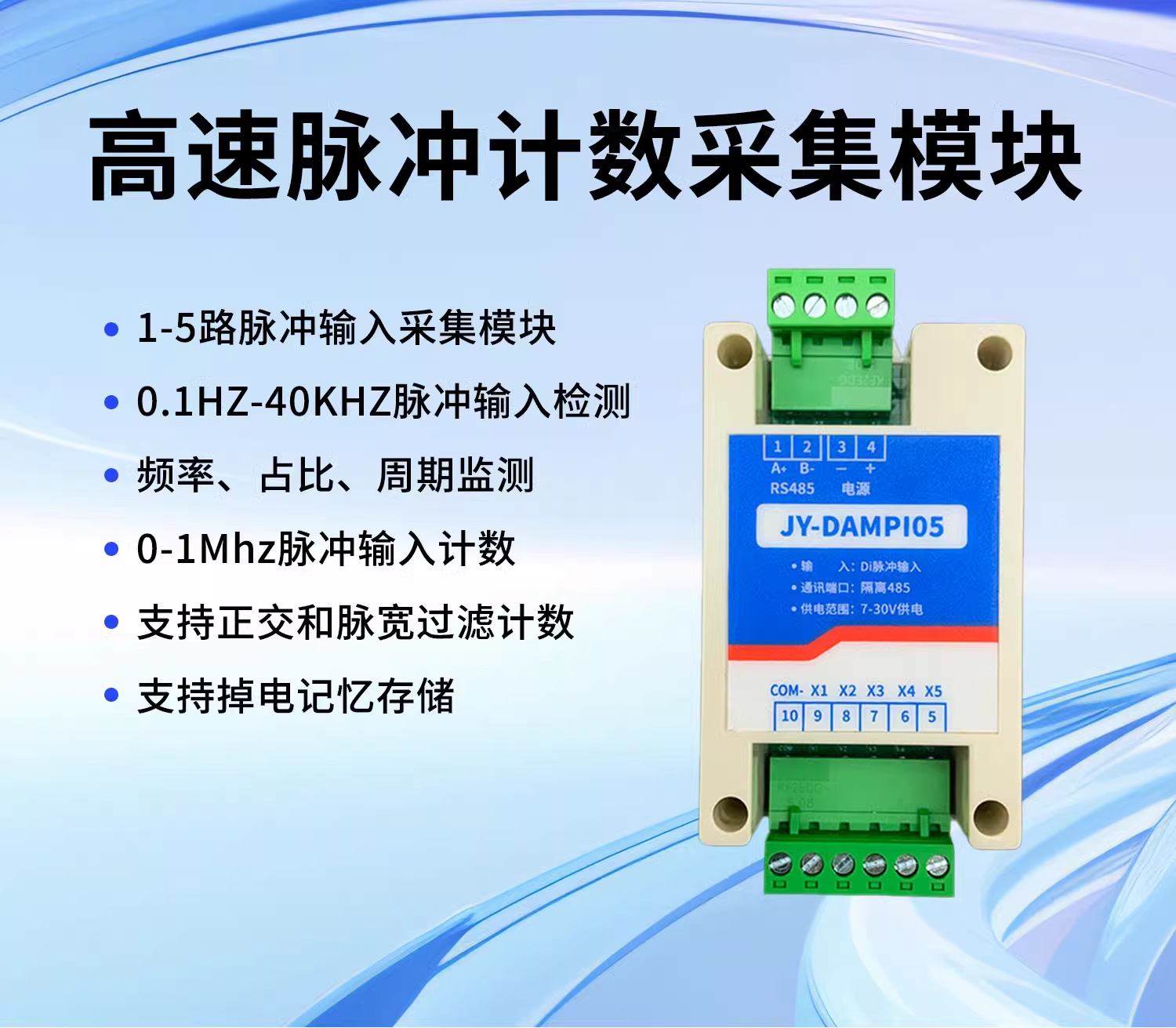

高速脉冲计数采集模块

2. 模块核心功能解析

2.1 信号采集能力

这个模块最突出的特点就是其高速采集能力。根据我的实测，在100KHz的脉冲输入下，计数误差可以控制在±1个脉冲以内。这主要得益于模块内部采用的高速FPGA处理芯片和优化的信号处理算法。

模块支持多种信号测量模式：

  • 脉冲计数：最高支持100KHz
  • 频率测量：最高40KHz
  • 占空比测量：精度可达0.1%
  • 周期测量：最小分辨率1μs
  • 转速测量：通过脉冲数换算
  • 位移测量：配合编码器使用

2.2 电气特性与隔离保护

工业现场环境复杂，电磁干扰严重。这个模块采用了3000V的光电隔离技术，实测能有效抵抗15kV的静电放电和4kV的雷击浪涌。我在一个变频器密集的车间做过测试，普通计数器经常受干扰误计数，而这个模块能稳定工作。

模块提供两种触发方式：

  • PNP型：共阳极输入，高电平有效
  • NPN型：共阴极输入，低电平有效

3. 通信与系统集成

3.1 通信接口与协议

模块采用工业标准的RS485接口，支持Modbus RTU/ASCII/TCP协议。通过485总线可以级联多达32个设备，最远通讯距离1200米。如果距离更远，可以加装485中继器扩展。

在实际布线时要注意：

  1. 使用双绞屏蔽线
  2. 总线两端加120Ω终端电阻
  3. 避免与动力线平行走线

3.2 与各类系统的对接

这个模块的一个巨大优势是提供了丰富的组态软件支持。我整理过它的兼容性列表：

组态软件 支持情况 备注
组态王 完全支持 提供驱动
力控 完全支持 提供驱动
MCGS 完全支持 提供驱动
WINCC 完全支持 需安装驱动
威纶通 完全支持 内置驱动
Labview 支持 提供VI示例
Linux 支持 提供C语言示例

4. 设备选型指南

4.1 型号分类与选择

模块提供丰富的型号选择，主要分为两大类：

  1. 纯计数型：
  • 1-5路计数通道
  • 最高100KHz
  • PNP/NPN触发可选
  • 断电保存功能
  1. 多功能型：
  • 1-5路通道
  • 频率+占空比+计数三合一
  • 最高40KHz
  • PNP/NPN触发可选
  • 断电保存功能

4.2 选型建议

根据我的项目经验，选型时要考虑：

  1. 信号类型：如果是编码器信号，选纯计数型；如果是PWM控制信号，选多功能型
  2. 通道数量：预留20%的余量，为后期扩展做准备
  3. 环境干扰：强干扰环境一定要选带隔离的型号
  4. 安装方式：考虑模块的安装尺寸和接线方式

5. 典型应用案例

5.1 生产线速度监控

在某汽车零部件生产线项目中，我们使用这个模块来监控传送带速度。通过安装在电机轴上的编码器产生脉冲信号，模块实时采集并计算出实际转速，与设定值比较后反馈给PLC进行闭环控制。系统运行一年来，速度控制精度保持在±0.5%以内。

5.2 流量计数据采集

在一个化工项目中，我们用它来采集涡轮流量计的脉冲信号。流量计每流过1升液体产生10个脉冲，模块通过计数脉冲数换算成累计流量。由于化工现场电磁干扰严重，普通计数器经常丢数，而这个模块的隔离设计完美解决了这个问题。

6. 安装调试要点

6.1 硬件安装注意事项

  1. 电源要求：24VDC±10%，建议加装电源滤波器
  2. 接线规范：
    • 信号线使用屏蔽双绞线
    • 屏蔽层单端接地
    • 避免与强电线路平行走线
  3. 环境要求：
    • 工作温度：-20℃~60℃
    • 湿度：5%~95%无凝露

6.2 参数配置技巧

模块上电后需要进行基本参数配置：

  1. 设备地址：同一总线上的每个设备地址必须唯一
  2. 通信参数：波特率（9600-115200）、校验位等
  3. 信号类型：选择PNP或NPN触发
  4. 滤波时间：根据信号质量设置合适的滤波时间

7. 常见问题排查

7.1 通信故障排查

现象 可能原因 解决方法
无法通信 接线错误 检查A/B线是否接反
通信时断时续 终端电阻未接 在总线两端加120Ω电阻
数据错误 波特率不匹配 检查主从设备波特率设置
设备无响应 地址冲突 检查设备地址是否重复

7.2 信号采集问题

  1. 计数不准确：

    • 检查信号幅值是否符合要求（PNP型：高电平≥10V，低电平≤2V）
    • 调整滤波时间参数
    • 检查是否有电磁干扰

  2. 频率测量偏差大：

    • 确认信号频率在模块量程范围内
    • 检查信号波形是否畸变
    • 考虑增加信号调理电路

8. 进阶使用技巧

8.1 提高测量精度的方法

  1. 使用外部基准时钟：模块支持接入高精度外部时钟源，可以显著提高频率测量精度
  2. 软件滤波算法：在组态软件中实现移动平均等算法，平滑测量结果
  3. 温度补偿：在高温环境下，考虑增加温度补偿系数

8.2 扩展应用思路

  1. 与物联网平台对接：通过MQTT协议将数据上传到云平台
  2. 边缘计算应用：在模块端实现简单的逻辑运算，减轻上位机负担
  3. 数据记录功能：配合SD卡模块实现长期数据存储

我在一个智能仓储项目中就采用了第三种方案，使用模块的断电保存功能结合SD卡记录，完美解决了突然断电导致数据丢失的问题。
