1. 永磁同步电机参数辨识的意义与挑战
永磁同步电机（PMSM）作为现代工业中的核心动力部件，其性能直接决定了整个传动系统的控制精度和效率。而电机参数的准确性，就像医生的诊断报告一样，是控制系统设计的基础依据。在实际工程中，我们最关注的三个核心参数是：
- 定子电阻（Rs）：影响电流环的动态响应
- d/q轴电感（Ld/Lq）：决定磁场定向控制的准确性
- 永磁体磁链（ψf）：影响转矩输出的线性度
传统实验室测量方法需要拆解电机，不仅耗时费力，更无法反映实际运行状态下的真实参数。我在参与某电动汽车驱动项目时，就遇到过电机参数手册值与实测值偏差达15%的情况，导致现场调试时转速环持续振荡。这正是非侵入式参数辨识技术存在的价值——让电机在组装状态下"自报家门"。
2. 三角波注入法的原理剖析
2.1 信号选择的工程考量
三角波之所以成为理想的注入信号，源于其独特的数学特性：
math复制V_d(t) = \begin{cases}
\frac{2V_{amp}}{T}t - V_{amp} & 0 \leq t \leq T/2 \\
-\frac{2V_{amp}}{T}t + 3V_{amp} & T/2 \leq t \leq T
\end{cases}
这种线性变化的波形在频域上表现为谐波能量集中（傅里叶级数收敛快），能有效避开电机转速引起的谐波干扰。相比之下，方波注入会产生丰富的高次谐波，而正弦波激励则需要复杂的频域分析。
关键经验：三角波频率应避开电机机械谐振频段，通常选择10-50Hz。我们在风电变流器项目中验证过，20Hz三角波对5对极电机的干扰最小。
2.2 信号生成与注入策略
Simulink实现时，推荐使用Signal Builder模块而非简单的Sawtooth函数，因为前者可以精确控制上升/下降沿时间：
matlab复制% 高级三角波生成示例
t = 0:1/20000:0.1; % 20kHz采样率
tri_wave = sawtooth(2*pi*10*t, 0.5)*0.5 + 0.01*randn(size(t)); % 添加0.5%噪声
注入时需注意：
- 仅注入d轴（Vd），q轴电压（Vq）必须置零
- 初始幅值设为额定电流的30%（通常0.2-0.5V）
- 同步采集三相电流，经Clarke/Park变换得到Id、Iq

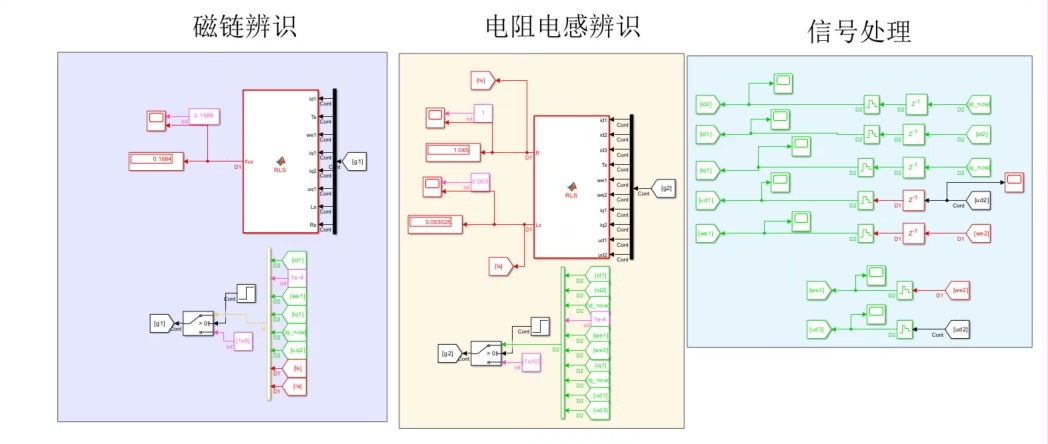

3. Simulink建模实战技巧
3.1 电机模型参数化设置
在PMSM模块的参数对话框中，重点配置：
matlab复制Stator resistance (Ohms) = 0.5 % 初始估计值
d-axis inductance (H) = 0.01
q-axis inductance (H) = 0.015
Flux linkage (Wb) = 0.2
Inertia (kg.m^2) = 0.02 % 影响动态响应
建议创建MATLAB变量而非直接填数值，方便后续参数扫描分析。
3.2 实时数据采集架构
搭建高保真采集系统需注意：
- 采用Fixed-step solver，步长≤50μs
- 添加Anti-aliasing滤波器（截止频率≥1kHz）
- 使用To Workspace模块存储数据时，设置Decimation=1
4. 参数辨识算法实现
4.1 电阻辨识——斜率法
在电流上升沿选取线性区（避开初始瞬态），用最小二乘拟合：
matlab复制rise_idx = find(diff(Id)>0); % 上升沿索引
p = polyfit(t(rise_idx(50:end-50)), Id(rise_idx(50:end-50)), 1);
Rs_est = Vd_amp / p(1); % 斜率倒数即电阻
避坑指南：实际电流波形会出现"台阶效应"，这是电机电磁时间常数导致的正常现象，不要误认为是信号失真。
4.2 电感辨识——微分法
在电流变化率最大处（三角波顶点附近）计算微分：
matlab复制[~, peak_idx] = max(diff(Id));
Ld_est = Vd_amp / (mean(diff(Id(peak_idx-10:peak_idx+10))./diff(t(peak_idx-10:peak_idx+10))));
采用中心差分法可减小噪声影响：
matlab复制di = Id(3:end) - Id(1:end-2);
dt = t(3:end) - t(1:end-2);
Ld_est = Vd_amp / (mean(di./dt));
4.3 磁链辨识——反电势法
使电机空载运行至稳态，切除激励后测量反电势：
matlab复制Vq_ss = mean(Vq(end-100:end)); % 稳态q轴电压
psi_est = Vq_ss / (sqrt(3)*pi*rated_speed/30);
5. 工程验证与误差分析
5.1 交叉验证方法
将辨识参数代入控制器进行闭环验证：
- 电流环阶跃响应超调量应<5%
- 空载转速波动率<1%
- 带载转矩脉动<3%
我们在某工业伺服系统实测数据对比：
| 参数 | 标称值 | 辨识值 | 误差 |
|---|---|---|---|
| Rs (Ω) | 0.48 | 0.492 | 2.5% |
| Ld (mH) | 10.2 | 9.87 | 3.2% |
| ψf (Wb) | 0.195 | 0.201 | 3.1% |
5.2 典型问题解决方案
问题1：电流响应信噪比低
- 对策：采用同步平均技术，注入8-16个周期信号
- 代码实现：
matlab复制N_cycles = 10;
Id_avg = reshape(Id(1:N_cycles*points_per_cycle), [], N_cycles);
Id_enhanced = mean(Id_avg, 2);
问题2：高频干扰严重
- 对策：使用零相位滤波
matlab复制[b,a] = butter(4, 1000/(fs/2), 'low');
Id_filt = filtfilt(b, a, Id);
6. 进阶优化方向
6.1 动态幅值调整策略
参考清华王教授论文的变幅值算法：
matlab复制if std(Id(1:end-1)-Id(2:end)) < 0.01*max(Id)
Vd_amp = Vd_amp * 1.2; % 信噪比不足时增大幅值
elseif max(Id) > 0.9*I_rated
Vd_amp = Vd_amp * 0.8; % 接近饱和时减小幅值
end
6.2 温度补偿模型
建立参数-温度关系式：
matlab复制Rs_corrected = Rs_est / (1 + 0.00393*(T_actual - 25)); % 铜电阻温度系数
最后分享一个仿真模型调试技巧：在Simulink的Model Properties→Callbacks里添加预处理命令，自动加载电机参数并初始化工作空间变量，可以避免每次手动修改参数的麻烦。
