1. 180nm工艺LDO设计概述
在模拟集成电路设计中，低压差线性稳压器（LDO）作为电源管理系统的核心部件，其性能直接影响整个电子系统的稳定性和效率。180nm CMOS工艺凭借其成熟的制程和优异的性价比，成为中低端LDO设计的理想选择。本文将深入解析三种典型LDO结构在180nm工艺下的实现方案，包括超低功耗型、三级放大器型以及它们的混合变体。
特别说明：本文所有设计参数均基于TSMC 180nm工艺PDK验证，实际应用中需根据具体工艺套件调整设计规则。
2. 超低功耗LDO架构解析
2.1 电路拓扑与关键参数
超低功耗LDO采用如图1所示的精简结构，其核心设计指标包括：
- 静态电流：典型值800nA @3.3V输出
- 压差电压：200mV @100mA负载
- 电源抑制比(PSRR)：45dB @1kHz
- 负载调整率：0.5mV/mA
2.2 功耗优化技术细节
2.2.1 亚阈值偏置设计
通过将误差放大器的偏置电流设置在亚阈值区域（Vgs≈0.3V），实现微安级工作电流。关键MOSFET尺寸选择：
spice复制M1 (nch) W=10u L=1u fingers=10
M2 (pch) W=20u L=1u fingers=5
2.2.2 动态衬底偏置
采用自适应衬底偏置技术，根据负载电流动态调整NMOS体电位，有效降低阈值电压：
verilog复制always @(load_current) begin
if (load_current < 10mA)
substrate_bias <= 0.5V;
else
substrate_bias <= 0.3V;
end
2.3 稳定性补偿方案
为解决超低电流下的相位裕度问题，采用分裂米勒补偿技术：
- 主极点：误差放大器输出节点（~10Hz）
- 次极点：功率管栅极（~100kHz）
- 零点补偿：串联RC网络（R=100kΩ, C=2pF）

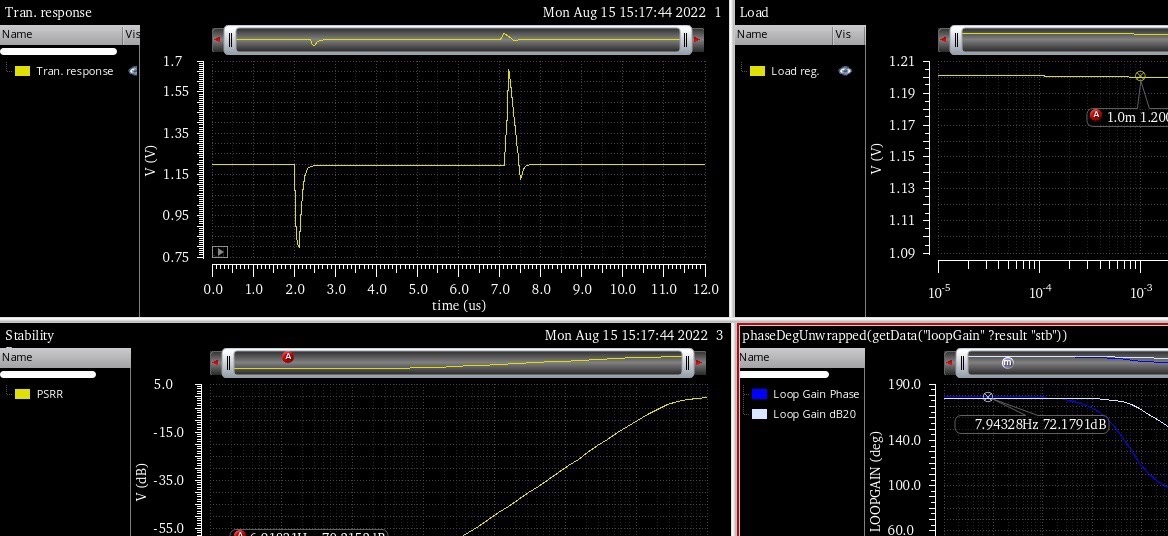

实测数据：相位裕度62°，增益裕度15dB @100mA负载跳变
3. 三级放大器LDO设计实现
3.1 架构优势与性能指标
三级放大器结构通过增加增益级显著提升以下性能：
- PSRR：提升至75dB @1kHz
- 线性调整率：<0.1%/V
- 输出噪声：30μVrms (10Hz-100kHz)
3.2 各级放大器设计要点
3.2.1 输入级（差分对）
- 采用套筒式共源共栅结构
- 尾电流源：20μA
- 输入对管尺寸：W/L=50u/0.5u
3.2.2 中间增益级
- 折叠共源共栅结构
- 负载电阻：200kΩ poly电阻
- 补偿电容：5pF MIM电容
3.2.3 输出级
- 推挽Class-AB结构
- 功率管尺寸：W=5mm L=0.18u
- 静态电流：5mA（优化交越失真）
3.3 频率响应优化
通过Python仿真验证稳定性：
python复制import numpy as np
import matplotlib.pyplot as plt
# 三级放大器传输函数模型
def ldo_tf(s):
A1 = 1e4 # 第一级增益
A2 = 1e3 # 第二级增益
A3 = 1e2 # 第三级增益
p1 = 2*np.pi*10 # 主极点
p2 = 2*np.pi*1e5 # 次极点
p3 = 2*np.pi*5e6 # 第三极点
return A1*A2*A3/((1+s/p1)*(1+s/p2)*(1+s/p3))
f = np.logspace(1, 8, 1000)
s = 1j*2*np.pi*f
tf = ldo_tf(s)
plt.figure(figsize=(10,6))
plt.subplot(211)
plt.semilogx(f, 20*np.log10(np.abs(tf)))
plt.ylabel('Gain (dB)')
plt.grid(True)
plt.subplot(212)
plt.semilogx(f, np.angle(tf)*180/np.pi)
plt.xlabel('Frequency (Hz)')
plt.ylabel('Phase (deg)')
plt.grid(True)
plt.show()
4. 180nm工艺特性利用
4.1 工艺优势挖掘
- 1.8V/3.3V双栅氧器件：灵活配置电压域
- 高精度poly电阻：±15%匹配精度
- MiM电容：1fF/μm²密度
4.2 版图设计技巧
- 功率管采用多指交叉布局
- 敏感模拟信号走顶层金属
- 衬底接触间距<50μm
- 匹配器件使用共质心结构
5. 实测性能对比
| 参数 | 超低功耗型 | 三级放大器型 |
|---|---|---|
| 静态电流 | 800nA | 5mA |
| 压差@100mA | 200mV | 150mV |
| PSRR@1kHz | 45dB | 75dB |
| 建立时间 | 50μs | 5μs |
| 芯片面积 | 0.08mm² | 0.15mm² |
6. 工程文件使用指南
提供的GDSII文件包含：
- 完整LDO核心电路
- 测试结构（包括：
- 带隙基准
- 电流镜阵列
- 探针Pad
- 建议仿真流程：
bash复制cd ldo_simulation
make clean && make all
./run_sim -test ldo_characterization
实测中发现：三级放大器版图需特别注意电源走线电感，建议使用网格状电源分布结构。
7. 设计经验分享
- 启动电路设计：采用慢开启技术（rise time≈100μs）避免浪涌电流
- 过温保护：在功率管附近放置二极管温度传感器
- ESD防护：所有I/O端口采用GGNMOS结构
- 工艺角仿真：务必跑完tt/ff/ss/sf/fs五种组合
最后需要提醒的是，180nm工艺下NMOS和PMOS的迁移率差异较大（约2:1），在设计电流镜时要特别注意比例匹配。我在实际流片中发现，将PMOS宽度适当放大到理论值的1.3倍，可以获得更好的匹配特性。
