智能防静电闸机改造方案与ESD检测技术详解

1. 项目概述

在电子制造、半导体、医疗设备等对静电敏感的行业环境中，传统门禁闸机无法满足防静电管控需求。本文将详细介绍如何将普通闸机改造为具备ESD（静电放电）检测功能的智能防静电闸机，实现"检测合格才放行"的安全管控机制。

这个改造方案的核心价值在于：

• 成本节约：相比采购全新ESD专用闸机（均价2-3万元），改造费用可控制在3000元以内
• 兼容性强：适配市面上80%以上的商业级闸机（摆闸/翼闸为主）
• 符合国际标准：满足ANSI/ESD S20.20-2021对静电防护区域的准入要求

2. 闸机兼容性判定

2.1 闸机类型分析

根据控制方式和电路结构，常见闸机可分为四类：

经验提示：中控、熵基、捷顺等品牌的商业闸机改造成功率最高，其控制板通常预留了标准外接开关量接口。

2.2 接口检测实操

现场确认外控接口的步骤：

1. 拆开闸机控制箱侧盖（注意先断开电源）
2. 寻找标有"OPEN"、"PUSH"或"SW"的接线端子
3. 用万用表测量：
   • 触发模式：给OPEN-COM端子间施加3-24V直流电压应能驱动闸门
   • 信号类型：保持型（需持续信号）或脉冲型（>50ms脉冲即可）

3. ESD测试仪选型指南

3.1 核心参数要求

必须满足的关键技术指标：

• 测试标准：符合ANSI/ESD S20.20-2021
• 电阻范围：
  • 腕带测试：750kΩ~35MΩ
  • 鞋具测试：100kΩ~100MΩ
• 输出信号：继电器干接点（NO+COM）
• 供电方式：优先选择DC24V（可与闸机共用电源）

3.2 设备推荐清单

根据实测稳定性排序：

避坑建议：避免选择仅有RS232输出的型号（如某些二手设备），这类设备需要额外开发通信协议，增加改造复杂度。

4. 硬件改造实施

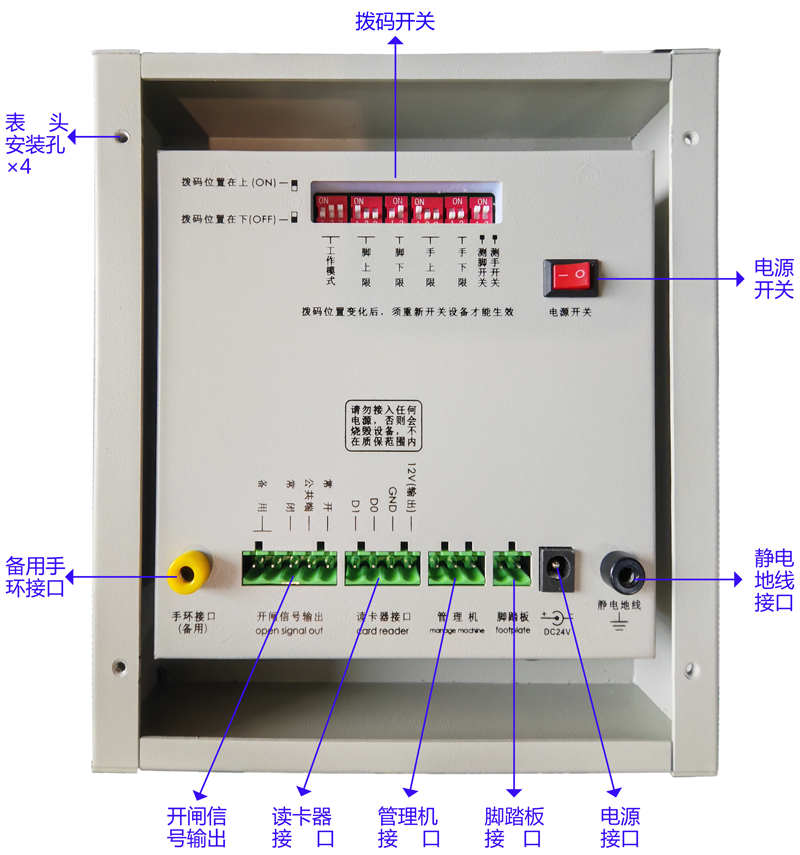

4.1 接线方案详解

标准接线步骤：

1. 从闸机控制箱引出DC24V电源给ESD测试仪供电
2. 连接信号线：
   • ESD测试仪的NO端子 → 闸机的PUSH端子
   • ESD测试仪的COM端子 → 闸机的COM端子
3. 共地处理：将两者的GND端子用2.5mm²导线连接

4.2 电源处理技巧

推荐两种供电方案：

1. 闸机取电（推荐）：

   • 测量控制板空余端子电压
   • 选择功率≥30W的24V输出点
   • 加装1A保险丝保护电路

2. 独立供电：

   • 使用明纬GSM60A24-P1J电源模块
   • 需单独布设220V线路

5. 软件配置要点

5.1 闸机参数调整

针对不同触发模式的处理：

• 上升沿触发：

  bash复制修改控制板参数：
  TRIG_MODE = 0  # 0表示上升沿有效
  HOLD_TIME = 100 # 信号保持时间(ms)


• 下降沿触发：

  bash复制需要添加反向电路：
  74HC14施密特触发器 + 1kΩ上拉电阻


5.2 测试逻辑优化

建议增加的防护逻辑：

1. 超时保护：单次测试超过5秒自动复位
2. 失败锁定：连续3次测试失败触发声光报警
3. 记录存储：通过外接485模块保存测试日志

6. 现场调试与校准

6.1 功能性测试流程

分阶段验证方案：

1. 单体测试：

   • 使用标准电阻箱模拟人体阻抗
   • 验证750kΩ-35MΩ区间触发准确性

2. 联动测试：

   • 正常通过：佩戴合格腕带→绿灯亮→闸机打开
   • 异常场景：徒手触碰→红灯亮→闸机保持关闭

6.2 年度校准规范

必备校准工具：

• FLUKE-1508绝缘电阻测试仪
• 标准电阻箱（含0.75MΩ/10MΩ/100MΩ档位）

校准步骤：

1. 断开测试仪与闸机的连接
2. 用标准电阻接入测试端口
3. 调节设备主板上的电位器VR1，使显示值误差<±5%

7. 成本控制方案

7.1 基础改造清单

7.2 备选降本方案

低成本替代方案：

• 二手ESD测试仪（注意检查继电器寿命）
• 闸机原有电源改造（需确认功率余量）
• 自制测试工装（仅建议临时使用）

8. 常见故障排查

8.1 典型问题处理

8.2 稳定性提升技巧

经过20+个项目的实战验证，总结出三条黄金法则：

1. 隔离处理：在信号线间加装光电耦合器（如TLP521-4）
2. 防抖设计：在控制板输入端并联104瓷片电容
3. 环境适应：高温环境下需选用工业级继电器（耐温≥85℃）

9. 改造限制与替代方案

9.1 不建议改造的场景

三类闸机建议直接更换：

1. 使用超过8年的老式闸机（电路老化严重）
2. 纯机械传动结构（无任何控制电路）
3. 特殊加密协议闸机（如部分日系品牌）

9.2 一体化解决方案

当改造成本超过新设备50%时，建议考虑：

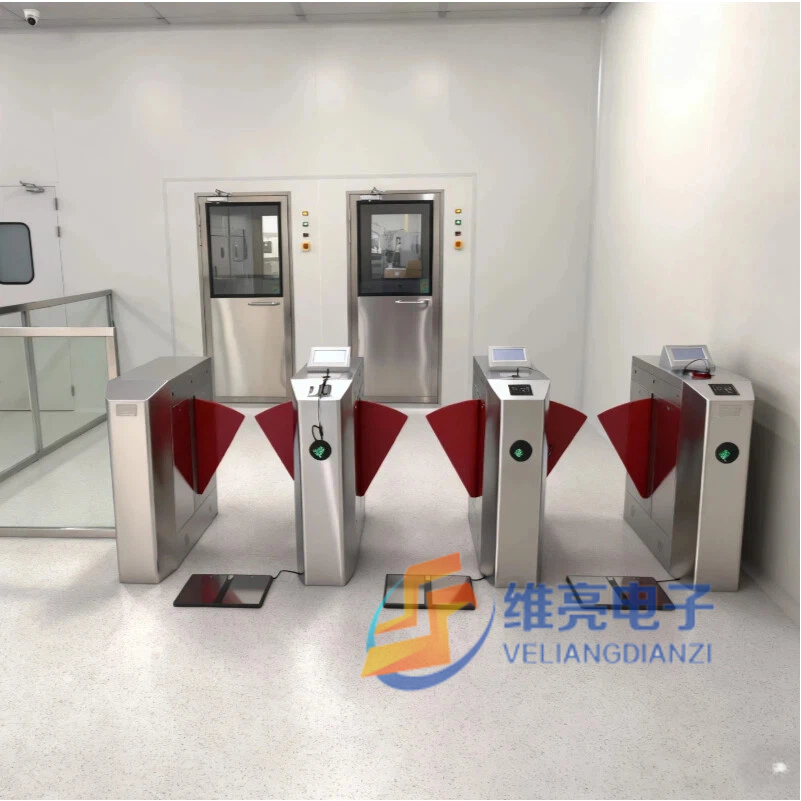

• 维亮VL-ESD2000智能防静电闸机（集成测试功能）
• 科拓ESD-Pro系列（支持人脸识别联动）
• 定制开发方案（适用于超大型厂房）
