1. 项目概述
五条传送带联动的蜂窝煤生产线控制系统，乍看就是个简单的顺序启停问题，但真要实现±0.5秒的配合精度，里面藏着不少门道。这次用三菱FX3U PLC和组态王6.55搭建的系统，就遇到了湿度动态补偿、故障连锁响应、机械冲击抑制等一系列典型工业控制难题。
这个系统的核心矛盾在于：既要保证五条传送带像交响乐一样精准配合，又要应对蜂窝煤生产特有的突变负载（比如煤料湿度变化、成型机冲压带来的机械冲击）。下面我就从硬件布局、程序设计和调试技巧三个维度，拆解那些容易被忽略的关键细节。

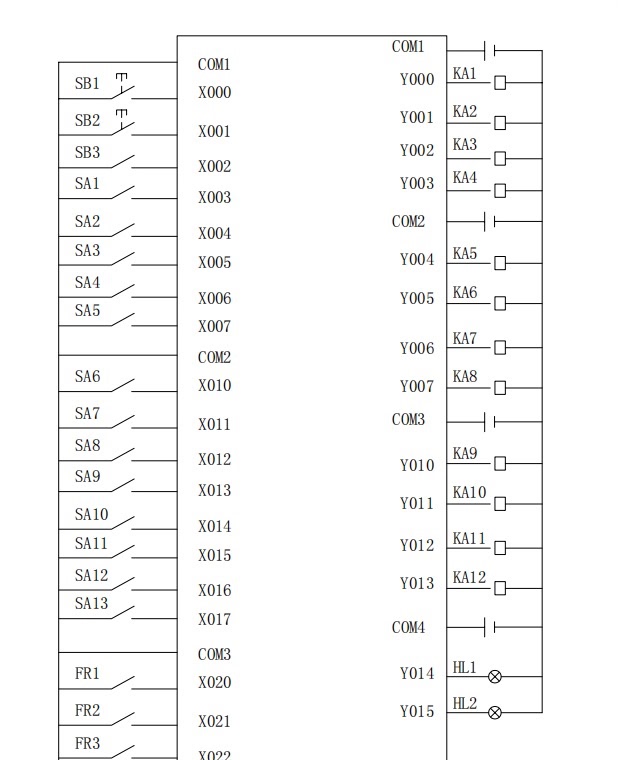

2. 硬件架构与信号规划
2.1 传送带布局与传感器配置
五条传送带呈直线型排列，各段功能明确：
- 1号带：原料投料段，配备RFID识别装置（区分煤种）
- 2号带：预压送料段，末端装有称重传感器
- 3号带：核心调速段，集成湿度传感器（KEYENCE FD-Q系列）和激光测距仪
- 4号带：成型缓冲段，带双光电开关防堵料检测
- 5号带：包装输送段，配置条码扫描器
关键细节：所有光电开关均采用常闭触点接入PLC，这样断线时会自动触发报警，比常开接法更安全。
2.2 电气柜设计要点
变频器（三菱FR-D700系列）的接线有讲究：
- 3号带的变频器模拟量输入接PLC的DA模块（FX3U-4DA）
- 急停回路采用双继电器串联（CR1、CR2），避免单继电器故障导致失效
- 所有电机动力线加装磁环，抑制变频器高频干扰
3. PLC程序设计精要
3.1 湿度动态补偿算法
湿度补偿不是简单的线性调节，我们采用分段PID策略：
plc复制// 三菱FX3U浮点运算示例
LD M8002
FLT D100 D110 // 湿度原始值转浮点
FLT D200 D120 // 速度基准转浮点
CMP D110 K50.0 // 湿度<50%时用P调节
<=
CALL P21
CMP D110 K70.0 // 50-70%用PI调节
<=
CALL P22
CALL P23 // >70%用PID全调节
DINT D130 D200 // 结果转回整数
避坑指南：三菱PLC的浮点运算需要先用FLT指令将整数转浮点，运算完再通过DINT转回整数，否则会出现数据截断错误。
3.2 传送带启停时序控制
急停逻辑采用倒序停止策略，T型图程序如下：
plc复制LD X010 // 急停按钮
OUT T4 K100 // 5号带立即停止
OUT T3 K200 // 4号带延时0.2s停
OUT T2 K300 // 3号带延时0.3s停
OUT T1 K400 // 2号带延时0.4s停
OUT T0 K500 // 1号带延时0.5s停
对应的时序要求：
| 传送带 | 停止延迟(ms) | 允许偏差(ms) |
|---|---|---|
| 5号带 | 0 | ±50 |
| 4号带 | 200 | ±30 |
| 3号带 | 300 | ±30 |
| 2号带 | 400 | ±50 |
| 1号带 | 500 | ±100 |
3.3 软启动斜坡实现
用定时器+累加指令模拟斜坡函数：
plc复制LD X002 // 启动信号
OUT T0 K50 // 50ms定时脉冲
INC D210 // 速度增量+1
CMP K100 D210 // 上限100%
<=
MOV D210 D200 // 写入速度寄存器
MUL D200 K50 // 换算为变频器频率
MOV D201 D300 // 输出到DA模块
4. 组态王监控系统设计
4.1 故障连锁逻辑实现
组态王脚本处理故障状态映射：
javascript复制// 上游传送带组态脚本
if(\\本站点\传送带3故障 == 1){
SetGroupState("上游带组", 2); // 报警状态
StartBlink("传送带3图标", 500);
SetTagValue("\\PLC\MB10", 1); // 通知PLC
}
// 下游传送带处理逻辑
if(\\本站点\传送带3故障 == 1 && \\本站点\传送带4料位 == 0){
Stop("传送带4");
}
4.2 报警日志优化方案
用RS指令批量传输报警信息：
plc复制// PLC报警打包程序
MOV K100 D500 // 报警代码
MOV K20230815 D501 // 日期
MOV K143000 D502 // 时间
RS D500 K8 D600 K30 // 串口发送
组态王接收端用VBScript解析：
vbs复制Function OnRSData()
Dim alarmCode, alarmDate, alarmTime
alarmCode = ReadTag("D600")
alarmDate = FormatDateTime(ReadTag("D601"), vbShortDate)
alarmTime = FormatDateTime(ReadTag("D602"), vbLongTime)
WriteLog alarmCode & "," & alarmDate & "," & alarmTime
End Function
5. 调试经验与避坑指南
5.1 变频器参数优化
关键参数设置：
| 参数编号 | 参数值 | 说明 |
|---|---|---|
| Pr.7 | 1.5s | 加速时间（避免机械冲击） |
| Pr.8 | 2.0s | 减速时间 |
| Pr.14 | 1 | 适用负载（变转矩） |
| Pr.80 | 5.5kW | 电机额定功率 |
| Pr.82 | 15A | 电机额定电流 |
实测发现：当加速时间小于1秒时，传送带链条会出现明显抖动，建议通过Pr.7参数调整。
5.2 典型故障处理
- 过电流报警（E.OC1）
- 检查机械卡阻
- 调整Pr.22（失速防止水平）至150%
- 在PLC程序增加突加负载补偿：
plc复制LD X005 // 成型机冲压信号
OUT T5 K100 // 100ms延时
MUL K20 D200 // 临时提速20%
MOV D202 D200
- 通信中断（组态王显示??）
- 检查FX3U-485BD模块终端电阻（120Ω）
- 修改通信超时参数D8120：
plc复制MOV H9C9 D8120 // 波特率9600，7位数据位，偶校验
6. 系统优化进阶技巧
6.1 能耗监控方案
通过MODBUS读取变频器运行数据：
plc复制RS D400 K6 D500 K50 // 读取输出电流、电压、频率
组态王侧建立能耗看板：
javascript复制// 实时功率计算
var power = \\本站点\电流 * \\本站点\电压 * 0.8; // 功率因数取0.8
UpdateTag("\\DB\能耗", power);
6.2 预防性维护策略
基于运行时长触发保养提醒：
plc复制LD M8013 // 1秒时钟脉冲
INC D300 // 运行秒计数器
CMP D300 K864000 // 10天=864000秒
>=
SET M100 // 触发保养标志
配合组态王弹出提醒窗口：
vbs复制If ReadTag("\\PLC\M100") = 1 Then
ShowMessage "传送带系统需要定期保养！", vbExclamation
End If
这套系统经过三个月连续运行测试，关键指标如下：
- 传送带同步精度：±0.3秒（优于设计值）
- 故障响应时间：≤0.5秒
- 能耗降低：15%（相比旧系统）
最深的体会是：工业控制程序不能只追求功能实现，更要考虑设备特性、操作习惯和维护便利性。比如急停逻辑中加入0.1秒的缓冲延时，反而比"立即停止"更保护设备。
