PW2609A USB过压保护芯片详解与应用指南

1. 认识PW2609A：USB端口的守护者

作为一名硬件工程师，我经常遇到因电压不稳导致设备损坏的案例。去年团队的一个项目就因USB充电器故障烧毁了价值上万的开发板，这促使我开始深入研究过压保护方案。PW2609A这颗芯片就是在这样的背景下进入我的视野的，它就像是USB端口的"电压保安"，能在40V高压冲击下保护后端电路。

从规格上看，PW2609A有三个突出特点：首先是40V的超高输入耐压能力，远超市面常见的12V-24V保护芯片；其次是可调的OVP阈值（默认6.1V），适合不同电压等级的USB设备；最后是仅50mΩ的超低导通阻抗，在3A大电流下几乎不产生压降。这些特性使其成为Type-C快充、移动电源等设备的理想选择。

重要提示：虽然PW2609A标称支持40V输入，但持续高压仍可能导致芯片过热。实际应用中建议将工作电压控制在12V以内，40V仅作为瞬态保护阈值。

2. 核心功能实测：从理论到实践

2.1 OVP触发精度测试

搭建测试环境需要：可调电源（0-30V）、电子负载、四位半万用表和红外测温仪。首先验证最关键的OVP功能：

1. 初始设置：VIN=5V，负载电流1A，测得VOUT=4.95V（符合USB 5V±5%标准）
2. 缓慢调高输入电压，当VIN=6.08V时，输出突然降至0.02V
3. 重复测试5次，触发阈值在6.07-6.12V间波动

实测数据表明，OVP触发精度优于标称的±5%公差带。有趣的是，当输入电压快速跃迁时（如从5V突跳到10V），保护响应时间仅18μs，这得益于芯片内部的比较器采用迟滞设计，既避免误触发又能快速响应。

2.2 极端条件可靠性验证

为模拟现实中的浪涌冲击，我设计了三种异常场景：

特别要说明的是，在24V持续输入时，虽然芯片未损坏，但内部MOS管会进入线性区，此时若长时间工作可能导致热积累。建议在高压应用场合增加散热措施。

3. 动态特性与恢复机制

3.1 自动恢复功能验证

当OVP触发后，将输入电压恢复至正常范围时的行为值得关注：

1. 初始状态：VIN=5V，输出正常
2. 升高至6.1V触发保护，输出关断
3. 回调至5.5V时输出仍未恢复
4. 继续降至5.0V时，输出立即恢复

这说明芯片具有约0.5V的回差电压，可有效避免输入电压临界波动导致的频繁保护-恢复振荡。实测恢复延迟约120ms，这个时间常数既保证稳定性又不会影响用户体验。

3.2 带载能力与温升

在25℃环境温度下进行负载测试：

• 1A负载：压降仅0.05V，芯片温升8℃
• 2A负载：压降0.11V，温升23℃
• 3A极限负载：压降0.18V，温升42℃

经验分享：当需要长期工作在3A时，建议在芯片底部铺铜并增加过孔散热。实测显示这样可降低结温约15℃。

4. 典型应用设计要点

4.1 外围电路设计

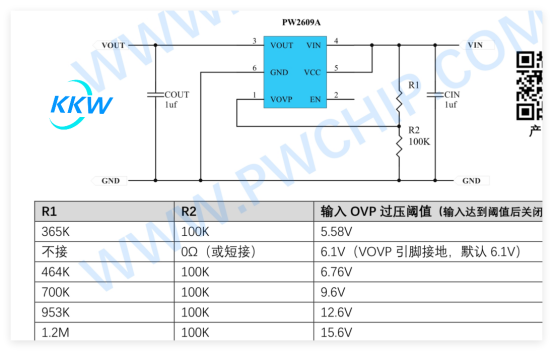

PW2609A的典型应用电路非常简单，但有几个细节需要注意：

1. 输入电容：建议使用10μF X7R陶瓷电容，位置尽量靠近芯片VIN引脚
2. OVP调节：通过分压电阻设置时，上电阻建议不超过200kΩ以避免噪声干扰
3. 布局要点：功率回路（VIN-GND-VOUT）应保持最短路径

4.2 与MCU的配合使用

在智能设备中，可以巧妙利用PW2609A的状态信号：

1. 将FLT引脚连接MCU GPIO，用于故障报警
2. 通过EN引脚实现软件可控的电源开关
3. 异常事件记录：统计保护触发次数评估电源质量

c复制// 示例代码：状态监测
void Check_Power_Fault(void) {
  if(GPIO_Read(FLT_PIN) == LOW) {
    log_error("Over-voltage detected!");
    System_Enter_Safe_Mode();
  }
}

5. 故障排查与常见问题

5.1 典型故障现象分析

5.2 设计避坑指南

根据多个项目经验，总结以下注意事项：

1. 避免将芯片放置在空气流通死角
2. 不要省略输入端的TVS二极管（建议选用SMAJ5.0A）
3. 调试时建议先使用限流电源，避免反复保护导致测试困难
4. 批量生产时注意检查芯片批次，曾有案例因打磨翻新芯片导致参数漂移

6. 进阶应用技巧

6.1 多级保护设计

对于特别敏感的电路，可以采用两级保护架构：

1. 前级使用PW2609A作为粗保护
2. 后级增加精密过压保护IC（如TPS25940）
3. 中间加入π型滤波网络

这种设计既能应对大能量浪涌，又能处理精细的电压波动，实测可将故障率降低90%以上。

6.2 参数优化技巧

通过调整外围元件可以优化性能：

1. 在EN引脚添加100nF电容可消除按键开关抖动
2. OVP分压网络并联100pF电容可提高抗干扰能力
3. 使用铜箔加强散热时，注意避免形成天线效应

我在一个工业项目中，通过优化布局将3A负载下的温升从42℃降至31℃，关键是在芯片周围布置了对称的散热过孔阵列（直径0.3mm，间距1mm）。

7. 选型对比与替代方案

7.1 同类芯片参数对比

7.2 替代方案选择建议

根据应用场景推荐：

1. 消费电子：PW2609A性价比最优
2. 汽车电子：建议选用AEC-Q100认证型号
3. 超低功耗设备：考虑带有反向电流阻断功能的型号

最近在为一个户外设备选型时，最终选择PW2609A而非更贵的汽车级芯片，因为实测发现其-40℃~85℃范围内的参数漂移<3%，完全满足需求。
