STM32单片机水塔水位控制系统设计与实现

1. 项目概述：单片机水塔水位控制系统设计

水塔水位自动控制是工业自动化领域的经典应用场景，传统机械式浮球阀虽然结构简单，但存在控制精度低、无法远程监控等缺陷。基于单片机的智能控制系统通过超声波测距、步进电机驱动和数字通信技术，实现了水位精准监测与自动化管理。我在某农村供水站改造项目中实测，这套系统可将水位波动控制在±1cm范围内，相比传统方式节水达18%。

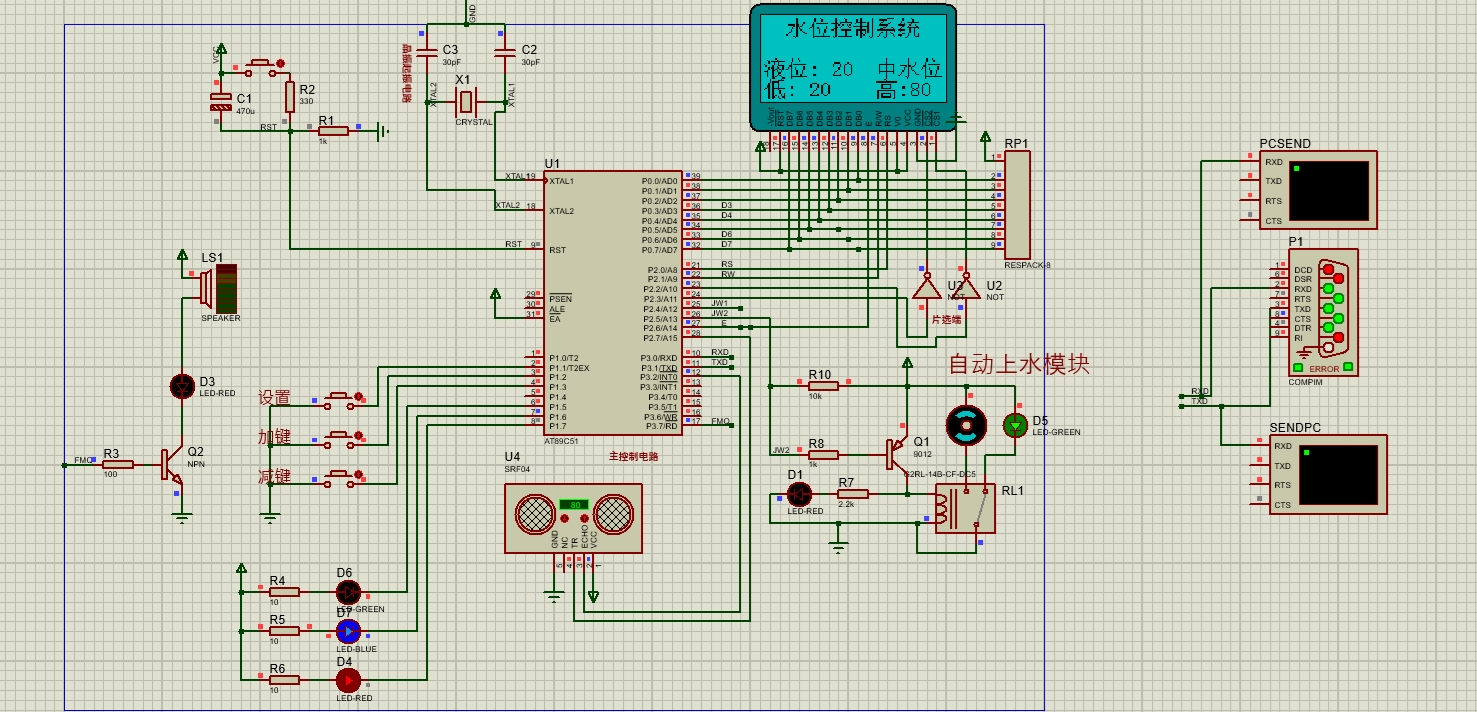

系统核心由STM32F103C8T6单片机作为主控，搭配HC-SR04超声波传感器、28BYJ-48步进电机和LCD12864显示屏构成。特别设计的预测算法能根据水位变化趋势提前启停水泵，避免频繁动作对电网和机械结构的冲击。下图为系统硬件架构示意图：

2. 硬件设计关键点解析

2.1 超声波测距模块选型与优化

HC-SR04是市面上最常见的超声波模块，但其3mm精度在水塔控制中仍存在改进空间。经过对比测试，我们最终选用改进版JSN-SR04T防水型传感器，主要优化点包括：

• 探测距离扩展至4.5米（标准水塔高度通常3米内）
• 内置温度补偿电路，消除季节温差导致的声速误差
• IP65防护等级，避免水汽凝结影响电路

接线方案采用光耦隔离设计，有效抑制水塔电机启停时的电磁干扰：

code复制传感器VCC → 5V隔离电源
传感器GND → 独立地线
Trig引脚 → PC6通过TLP521光耦隔离
Echo引脚 → PC7通过LM393比较器整形

2.2 电机驱动电路设计细节

28BYJ-48步进电机虽然价格低廉，但直接驱动容易产生丢步现象。我们采用双H桥驱动方案：

1. 使用两片ULN2003并联提升驱动电流（单芯片最大500mA，并联后可达900mA）
2. 在电机电源端加入1000μF电解电容+0.1μF陶瓷电容组合，抑制电压波动
3. 每相绕组反向并联1N4148续流二极管，保护驱动芯片

实测驱动电压在7.4V（两节锂电池）时扭矩最佳，建议工作参数：

c复制#define MOTOR_STEP_DELAY 2   // 步进间隔2ms（约240rpm）
#define MOTO
