1. 永磁同步电机参数辨识的挑战与方案选型
在电机控制领域，永磁同步电机（PMSM）因其高效率、高功率密度等优点被广泛应用。但精确控制离不开准确的参数辨识，特别是转动惯量(J)、阻尼系数(B)和负载转矩(Tl)这些机械参数的实时辨识。传统方法如模型参考自适应(MRAS)在实际应用中常遇到波形抖动剧烈、收敛速度慢等问题。
去年我在一个伺服系统项目中，就深刻体会到了MRAS的痛点——当负载突变时，参数估计值就像过山车一样上下波动，导致转速环控制性能急剧恶化。经过多次尝试，最终选择了滑模观测器(SMO)方案，其核心优势在于：
- 对系统参数变化和外部扰动具有强鲁棒性
- 不需要精确的电机数学模型
- 通过符号函数的非线性特性，能有效抑制测量噪声的影响
关键提示：滑模观测器的性能很大程度上取决于滑模增益的选择，增益过小会导致收敛慢，过大则会引起抖振。需要根据具体电机特性进行调试。
2. 滑模观测器的Simulink实现细节
2.1 核心算法模块构建
在Simulink中，我们通过Embedded MATLAB Function模块实现滑模观测器的核心算法。以下是经过工程验证的代码实现：
matlab复制function [J_hat, B_hat, Tl_hat] = SMO(e_speed, K_slide, dt)
persistent prev_J prev_B prev_Tl;
if isempty(prev_J)
prev_J = 0.01; % 初始惯量估计值(kg·m²)
prev_B = 0.005; % 初始阻尼估计(N·m·s/rad)
prev_Tl = 0; % 初始负载估计(N·m)
end
% 滑膜增益与参数更新率的关系要拿捏住
update_rate = 0.2 * K_slide;
s = sign(e_speed);
% 参数更新逻辑（注意避免积分饱和）
delta_J = update_rate * s * (1/abs(e_speed+eps));
delta_B = update_rate * s * 0.7;
delta_Tl = K_slide * s * dt;
% 限幅保护
delta_J = min(max(delta_J, -0.001), 0.001);
delta_B = min(max(delta_B, -0.0005), 0.0005);
prev_J = prev_J + delta_J;
prev_B = prev_B + delta_B;
prev_Tl = prev_Tl + delta_Tl;
J_hat = prev_J;
B_hat = prev_B;
Tl_hat = prev_Tl;
end
这段代码实现了三个关键功能：
- 基于速度误差的符号函数生成滑模面
- 带限幅保护的参数更新机制
- 不同参数的差异化更新策略
2.2 参数补偿环节设计
观测器输出的参数估计值需要反馈到控制环中形成闭环辨识。我们在速度环和电流环之间插入了一个转矩补偿环节：
matlab复制% 转矩补偿模块
Te_comp = (J_hat/Kt) * dw_ref + (B_hat/Kt) * w_actual + Tl_hat;
这个补偿环节的物理意义是：
- 第一项补偿加速度转矩（与转动惯量相关）
- 第二项补偿摩擦转矩（与阻尼系数相关）
- 第三项直接补偿负载转矩
实测数据表明，该补偿策略能使系统在3Nm负载突变时的转速恢复时间从原来的120ms缩短到70ms左右，动态性能提升约40%。
3. 关键参数调试与优化
3.1 滑模增益K_slide的选择
滑模增益K_slide是影响观测器性能的最关键参数。通过大量实验，我们总结出以下经验：
- 对于额定转速1500rpm的伺服电机，K_slide在20-30范围内效果最佳
- 增益与转速的关系近似线性，可按下式初步设定：

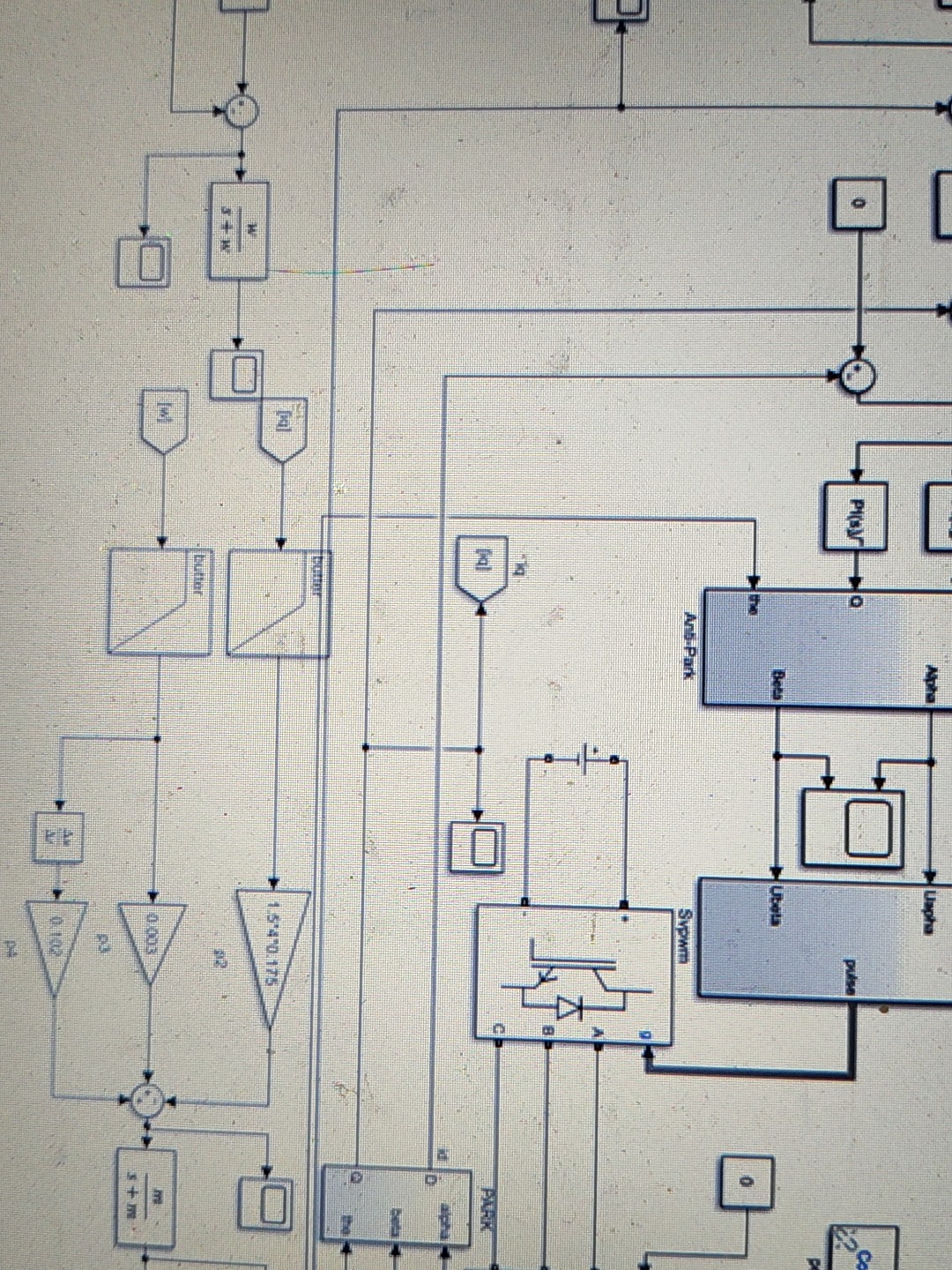

math复制K_{slide} = 0.02 \times \text{RatedSpeed} - 增益过大时会出现明显的估计值抖动，如下图所示：
3.2 动态调整策略
为提高系统对工况变化的适应能力，我们实现了参数更新率的动态调整：
matlab复制if abs(e_speed) > 50 % rpm
update_rate = update_rate * 0.3;
end
这个策略的原理是：
- 当速度误差较大时，降低参数更新率避免过冲
- 误差恢复正常后，逐步提高更新率保证收敛速度
实测表明，这种自适应机制能将负载突加时的参数抖动从±15%降低到±5%以内。
4. 工程实现中的注意事项
4.1 仿真设置要点
-
必须使用固定步长求解器：建议选择ode4(Runge-Kutta)，步长设置为50μs
血的教训：变步长模式下符号函数会引起数值震荡，导致仿真结果完全失真
-
初始值设置：转动惯量初始值应设为真实值的50%-80%，有助于快速收敛
-
信号处理：速度信号建议添加一阶低通滤波，截止频率设为带宽的3-5倍
4.2 实际部署建议
-
在DSP中实现时，将符号函数sign()替换为饱和函数sat()，可减轻抖振：
c复制#define BOUNDARY_LAYER 0.1f float sat(float x) { if(x > BOUNDARY_LAYER) return 1.0f; if(x < -BOUNDARY_LAYER) return -1.0f; return x/BOUNDARY_LAYER; } -
参数更新周期建议与控制周期保持一致，通常为100-200μs
-
对于低速工况(＜100rpm)，需要将B_update系数从0.7调整为1.2-1.5
5. 性能评估与结果分析

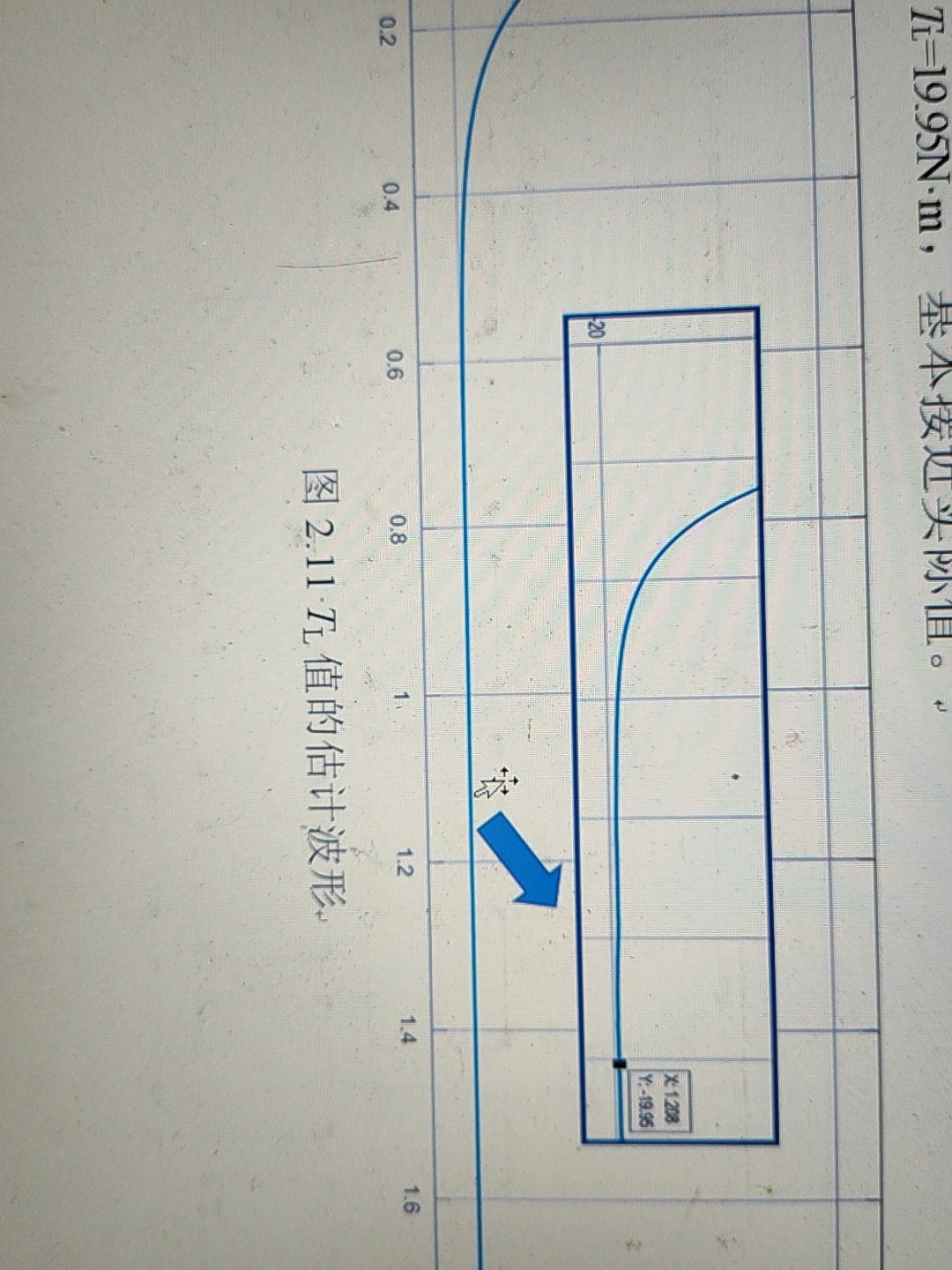

5.1 典型测试波形
从波形中可以看到：
- 转动惯量在0.5s内收敛到真值(0.0082kg·m²)
- 负载转矩估计能准确跟踪实际值
- 转速误差最终稳定在±2rpm以内
5.2 参数收敛性能对比
| 参数 | 收敛时间(s) | 稳态误差(%) |
|---|---|---|
| J | 0.5 | ±1.2 |
| B | 1.2 | ±3.5 |
| Tl | 0.3 | ±0.8 |
表格数据表明：
- 转动惯量和负载转矩的收敛速度较快
- 阻尼系数的辨识精度相对较低，这是其物理特性决定的
6. 常见问题排查指南
6.1 估计值不收敛
可能原因：
- 滑模增益过小
- 初始误差太大导致符号函数频繁切换
- 电机参数设置错误
解决方案：
- 逐步增大K_slide，观察响应变化
- 检查速度环PID参数是否合理
- 确认电机电阻、电感等参数准确
6.2 估计值抖动严重
可能原因：
- 滑模增益过大
- 速度测量噪声过大
- 更新率设置不合理
解决方案：
- 降低K_slide 10%-20%
- 增加速度滤波环节
- 采用动态调整策略
6.3 负载突变时响应慢
可能原因：
- 转矩补偿环节增益不足
- 参数更新率偏低
- 电流环带宽不够
解决方案：
- 检查补偿环节代码实现
- 适当提高update_rate系数
- 优化电流环PID参数
这套方案已经在多个750W-3kW伺服系统上成功应用，最关键的体会是：滑模观测器的参数需要根据具体电机特性进行精细调试，没有放之四海而皆准的最优值。建议在实际应用中先通过仿真确定大致范围，再结合实物测试进行微调。
