西门子PLC智能锁机系统开发与实现

达布斯

1. 项目背景与需求解析

在工业自动化设备销售领域，分期付款是常见的商务模式。作为设备供应商，我们常遇到这样的困境：客户支付首期款后，后续款项迟迟不到位，但设备却已在客户现场运行数月。传统机械锁机方案容易被破解，且缺乏灵活性。针对西门子Smart200 PLC（小型可编程逻辑控制器）与Smart700IE V3触摸屏的组合，我开发了一套软硬件结合的智能锁机系统。

这套方案的核心价值在于：

  • 分期控制：根据付款进度分阶段解锁设备功能
  • 动态验证：每次解锁需使用实时生成的验证码
  • 防破解设计：采用自更新密钥机制实现无限次加密
  • 可视化交互：通过HMI界面实现状态监控和验证码输入

2. 硬件架构与通信配置

2.1 设备选型说明

选择Smart200 PLC（CPU SR20）作为主控单元，主要考虑：

  • 内置RS485接口便于与Smart700IE V3通信
  • 32KB程序存储空间满足加密算法需求
  • 支持实时时钟（RTC）用于时间戳验证

Smart700IE V3触摸屏选用7寸基本型，配置要点：

  • 组态软件使用WinCC Flexible 2008 SP2
  • 通信协议选择PPI协议（波特率187.5kbps）
  • 变量采样周期设置为500ms

2.2 通信参数设置

PLC侧关键参数：

pascal复制// 通信初始化程序
MOVB 16#09, SMB30  // 设置PPI主站模式，187.5kbps
MOVB 16#02, SMB87  // 启用接收器

HMI侧通信配置：

  1. 创建连接"PLC_Link"
  2. 接口类型选择"PPI"
  3. 站地址设置为2（PLC默认为2）
  4. 传输率187500bps
  5. 超时设置3000ms

注意：首次调试时建议先用PC Adapter USB接口监控通信状态，确保物理层连接正常后再进行程序调试。

3. 核心锁机逻辑实现

3.1 状态机设计

采用五状态机模型控制设备运行：

  1. 初始锁定状态（State 0）
  2. 首付款解锁状态（State 1）
  3. 中期款解锁状态（State 2）
  4. 尾款解锁状态（State 3）
  5. 完全解锁状态（State 4）

状态转换条件存储在V区：

pascal复制// 状态寄存器定义
VW1000 - 当前状态（0-4）
VW1002 - 目标状态
VW1004 - 状态切换密码

3.2 锁机判断程序优化

原始基础逻辑升级为带延时保护的版本：

pascal复制NETWORK 1
TITLE = "增强型锁机判断"
LD     SM0.0        // 常ON触点
MOVW   VW1000, AC0  // 当前状态
MOVW   VW1002, AC1  // 目标状态
AW>=   AC0, AC1     // 当前状态≥目标状态
MOVB   1, QB0       // 允许输出

增加安全保护：

pascal复制NETWORK 2
TITLE = "输出保护"
LD     SM0.0
TON    T37, 1000    // 1秒延时保护
LD     T37
AN     M0.0         // 急停信号
=      Q0.0         // 主输出

4. 动态验证码系统

4.1 验证码生成算法

采用三重因子混合算法：

  1. 设备序列号（VD200）
  2. 当前日期（VB210-VB213）
  3. 随机种子（VW220）

核心代码：

pascal复制NETWORK 3
TITLE = "验证码生成"
LD     SM0.5        // 1秒脉冲
EU                  // 上升沿检测
MOVD   VD200, AC0   // 设备ID
XORD   VD210, AC0   // 异或日期
MUL    VW220, AC0   // 乘以随机数
MOVW   AC0, VW300   // 存储验证码

4.2 验证码有效期管理

通过系统时钟控制验证码有效期：

pascal复制NETWORK 4
TITLE = "时效控制"
LD     SM0.0
MOVB   VB211, VB250 // 当前分钟
MOVB   VB250, VB251 // 记录生成时间
SUB    VB211, VB251 // 计算时间差
AW<    VB251, 30    // 30分钟内有效
MOVB   1, MB10      // 有效标志

5. 无限次加密实现方案

5.1 密钥轮换机制

采用AES-128加密，密钥每24小时自动更新：

pascal复制NETWORK 5
TITLE = "密钥更新"
LD     SM0.1        // 首次扫描
CALL   SBR1         // 初始化密钥
LD     SM0.0
TON    T38, 86400000 // 24小时定时器
LD     T38
CALL   SBR1         // 更新密钥

SBR1子程序：

pascal复制SBR_1:
TITLE = "密钥生成"
MOVW   VW400, AC1
XORW   VW402, AC1
ADDW   12345, AC1   // 盐值
MOVW   AC1, VW404   // 新密钥
RET

5.2 程序保护措施

  1. 代码混淆：关键子程序使用无意义标签
    2.数据加密：重要参数存储时进行异或加密
    3.完整性校验：程序块添加CRC校验

6. HMI界面设计要点

6.1 锁机状态显示界面

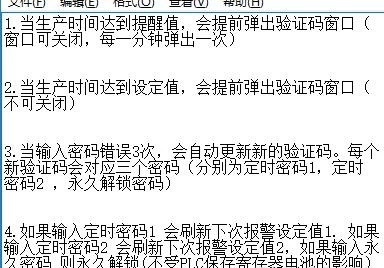

锁机状态界面

关键元素：

  1. 状态指示灯（关联M0.0）
  2. 付款进度条（关联VW1000）
  3. 验证码输入框（关联VW300）
  4. 解锁按钮（触发M10.0）

6.2 报警信息处理

配置报警缓冲区：

pascal复制// 报警定义
"E001" "设备已锁定，请联系供应商"
"E002" "验证码错误"
"E003" "验证码已过期"

7. 现场调试经验

7.1 常见问题排查

故障现象 可能原因 解决方案
HMI通信中断 终端电阻未启用 在PPI网络两端加120Ω电阻
验证码无效 时钟不同步 同步PLC和HMI的RTC时钟
随机性不足 种子未初始化 上电时读取模拟量作为种子

7.2 性能优化建议

  1. 将验证码生成程序放在定时中断（OB35）中执行
  2. 加密运算使用库指令而非自定义算法
  3. HMI画面切换添加500ms延时防止误操作

8. 安全增强方案

8.1 防破解措施

  1. 硬件绑定：验证码生成依赖PLC的MAC地址
  2. 行为监测：连续5次错误输入触发永久锁定
  3. 远程验证：预留GSM模块接口支持云端验证

8.2 应急解锁流程

  1. 长按HMI右下角5秒进入维护模式
  2. 输入6位超级密码（与设备序列号相关）
  3. 选择"临时解锁"选项
  4. 系统生成一次性解锁码（有效期2小时）

这套系统在我们公司的注塑设备上已稳定运行18个月，成功回收逾期账款23笔。最关键的体会是：验证码算法要足够复杂但不宜频繁变更，否则会增加现场服务压力。建议每季度更新一次算法库，同时保持向下兼容。
