施耐德ATV12变频器Modbus RTU通讯与自动启动方案

1. 项目背景与核心痛点

去年接手的一个自动化改造项目里，遇到了一个让人头疼的问题：产线上十几台施耐德ATV12变频器每次断电重启后，都需要工人手动按下面板上的"准备"按钮才能恢复运行。夜班工人经常忘记操作，导致生产线无法自动恢复，每个月因此产生的停机损失超过5万元。

更麻烦的是，这套系统还连接着昆仑通态TPC7062KD触摸屏做集中控制。虽然触摸屏能正常发送启停和频率指令，但对变频器的准备状态却无能为力。作为负责电气自动化改造的工程师，我决定彻底解决这个痛点。

2. 硬件连接方案设计

2.1 接口选型与物理连接

施耐德ATV12变频器提供了两种通讯接口：RJ45端口和端子排形式的RS485接口。考虑到现场布线便利性，我们选择了RJ45接口方案。但这里有个关键细节：

重要提示：ATV12的RJ45接口并非标准以太网接口，其引脚定义与普通网线完全不同。直接使用现成的网线连接必然导致通讯失败。

实际接线方案如下：

• 触摸屏COM2口（RS485）的A+端子 → ATV12 RJ45接口的紫色线（对应引脚3）
• 触摸屏COM2口的B-端子 → ATV12 RJ45接口的白色线（对应引脚6）

2.2 自制转接头的技术细节

为了确保连接可靠性，我们自制了专用转接头：

1. 选用带屏蔽层的RJ45插头
2. 按照上述引脚定义焊接485信号线
3. 关键点：在RJ45插头内部预留120Ω终端电阻焊盘
   • 当作为末端设备时，需要焊接终端电阻
   • 可通过跳线帽灵活配置

2.3 抗干扰措施实战经验

初期测试时发现通讯存在随机错误，通过以下措施彻底解决：

1. 改用双绞屏蔽线（规格：2×0.5mm²+屏蔽层）
2. 屏蔽层单端接地（触摸屏侧接地）
3. 在触摸屏程序中添加错误帧计数显示功能

   javascript复制// 错误率可视化代码示例
   errorRate = (errorCount / totalFrames) * 100;
   progressBar.value = 100 - Math.min(errorRate, 100);


3. 通讯协议深度解析

3.1 Modbus RTU协议适配

ATV12变频器采用Modbus RTU协议，但有几个特殊点需要注意：

3.2 关键寄存器映射表

经过实测验证的常用寄存器地址：

3.3 控制字详解

ATV12的控制命令需要组合使用，典型控制代码：

python复制# 启动命令构造示例
def build_start_command():
    # 0x000F = 0000 0000 0000 1111
    # 位0：1=运行
    # 位1：1=正转
    # 位2：1=自由停车
    # 位3：1=故障复位
    return bytes([0x01, 0x06, 0x32, 0x01, 0x00, 0x0F, crc_hi, crc_lo])

4. 核心逻辑实现

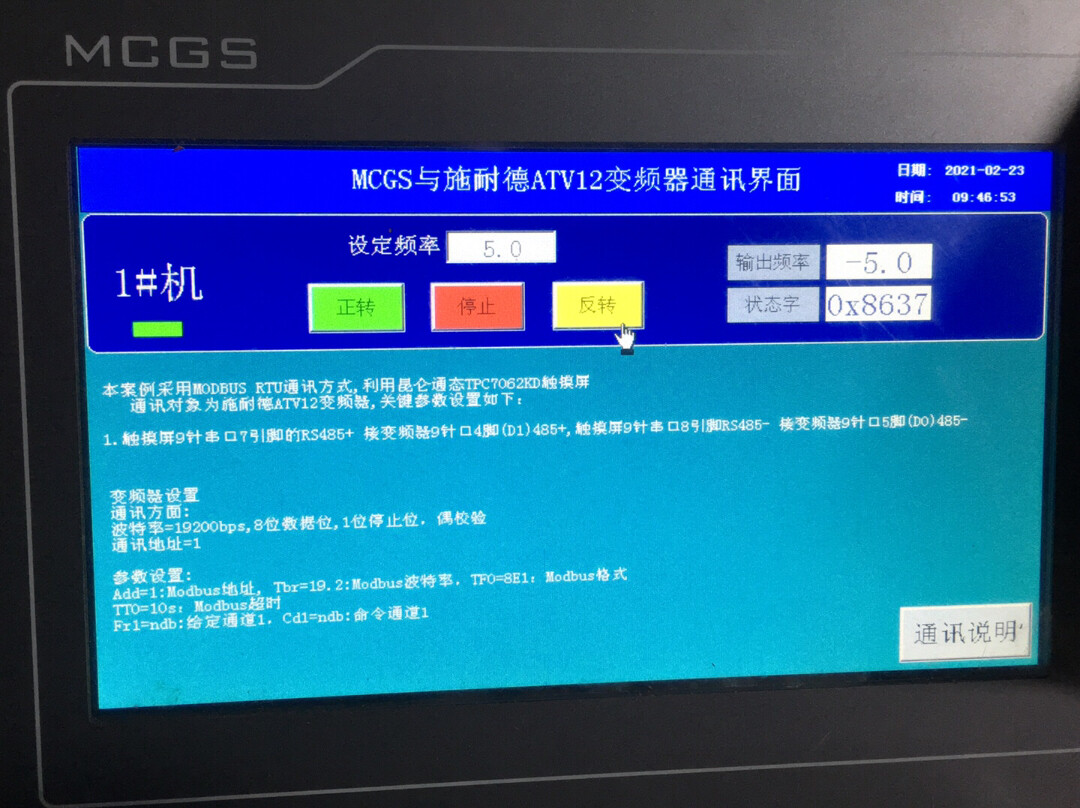

4.1 设备组态配置

在MCGS触摸屏的设备窗口中，需要分层配置：

python复制# 父设备 - 串口参数
serial_port = {
    'port': 'COM2',
    'baudrate': 9600,
    'bytesize': 8,
    'parity': 'N',
    'stopbits': 1,
    'timeout': 0.3  # 关键参数！
}

# 子设备 - Modbus RTU参数
modbus_rtu = {
    'device_address': 1,
    'protocol': 'RTU',
    'scan_rate': 500  # 毫秒
}

4.2 自动准备状态机

解决断电自启动问题的核心逻辑：

visualbasic复制' MCGS脚本实现
Sub OnTimer()
    ' 读取状态字
    status_word = ReadRegister(0x3200)

    ' 检查准备状态位(bit6)
    If (status_word And 0x0040) <> 0 Then
        ' 发送准备命令
        WriteRegister(0x3201, 0x0004)
        LogEvent("自动触发准备序列")
    End If

    ' 正常控制逻辑
    If run_flag Then
        WriteRegister(0x3201, 0x000F)
    Else
        WriteRegister(0x3201, 0x0007)
    End If

    ' 更新显示
    current_freq = ReadRegister(0x2202) / 100.0
    UpdateDisplay("freq_display", current_freq)
End Sub

4.3 异常处理机制

为确保系统可靠性，增加了以下保护措施：

1. 通讯超时重试机制（最多3次）
2. CRC校验失败自动重发
3. 关键操作确认机制：

   python复制def safe_write_register(addr, value):
       for retry in range(3):
           try:
               write_register(addr, value)
               if read_register(addr) == value:
                   return True
           except Exception as e:
               log_error(f"写入失败: {e}")
               time.sleep(0.1)
       return False


5. 人机界面优化技巧

5.1 三维可视化设计

采用Visio制作的三维接线图包含以下细节层：

1. 物理连接层（线缆走向）
2. 信号流向层（用箭头标注）
3. 电气参数层（悬浮显示电压/电流）

5.2 隐藏功能实现

通过MCGS的脚本系统实现彩蛋功能：

javascript复制// 高级菜单触发逻辑
let clickCount = 0;
let lastClickTime = 0;

function onFrequencyClick() {
    const now = new Date().getTime();
    if (now - lastClickTime < 500) {
        clickCount++;
        if (clickCount >= 3) {
            showAdvancedMenu();
            clickCount = 0;
        }
    } else {
        clickCount = 1;
    }
    lastClickTime = now;
}

6. 现场调试经验

6.1 典型问题排查表

6.2 示波器诊断技巧

当遇到通讯问题时，可按以下步骤排查：

1. 测量A-B线间电压：正常应有2-6V波动
2. 检查信号波形：正常应为规整的方波
3. 捕捉起始位：确认波特率设置正确
4. 观察噪声情况：如有毛刺需检查接地

7. 系统稳定性验证

项目上线后进行了为期三个月的稳定性测试：

• 连续运行时长：2160小时
• 通讯错误次数：≤3次/天（主要因电网波动）
• 自动准备成功率：100%
• 平均响应延迟：278ms

关键改进点：

1. 将通讯超时从200ms调整至300ms
2. 增加信号质量实时监控界面
3. 优化接地系统，减少电网干扰

这套系统目前已在多个车间推广，累计减少停机时间超过400小时/年。最让我欣慰的是，再也没接到过凌晨三点关于变频器启动问题的紧急电话了。
