1. 反激电路基础与电磁学原理
作为一名从事电源设计多年的工程师，我经常遇到初学者对反激电路既好奇又畏惧的情况。今天我就用最接地气的方式，带大家彻底搞懂这个在手机充电器、LED驱动等领域应用最广泛的拓扑结构。
1.1 电磁学两大基石
理解反激电路必须掌握两个基本电磁学定律，这就像做菜必须先了解火候一样重要。
右手螺旋定则（安培定则）是判断磁场方向的利器。当电流流过螺线管时，用右手握住线圈，四指指向电流方向，大拇指就是N极指向。这个简单的法则在实际布线时非常实用——比如当我们需要判断变压器相位关系时，可以快速确定绕组方向。
楞次定律则解释了电磁感应的本质："感应电流的方向总是阻碍引起它的磁通量变化"。这个定律在反激电路中体现得淋漓尽致：
- 当MOS管导通时（磁通增加），副边会产生阻碍增加的磁场
- 当MOS管关断时（磁通减少），副边会产生阻碍减少的磁场
关键提示：这两个定律不是理论摆设，它们直接决定了反激电路中能量传递的方向和时序，务必理解透彻。
1.2 变压器的工作奥秘
反激电路的核心是一个特殊的变压器，它不同于传统变压器的"边传边变"，而是采用"先存后放"的工作模式：
-
储能阶段（MOS管导通）：
- 原边电流线性增加，磁芯储存能量
- 副边二极管反偏截止，负载由输出电容供电
- 此时变压器更像一个电感器
-
放能阶段（MOS管关断）：
- 原边电流被切断，磁通量开始减小
- 副边感应出反向电动势，二极管正向导通
- 储存的能量通过副边释放给负载
这种"时分复用"的特性使得反激电路既能实现电气隔离，又能灵活调整输出电压，是它最大的魅力所在。
2. 反激电路架构解析

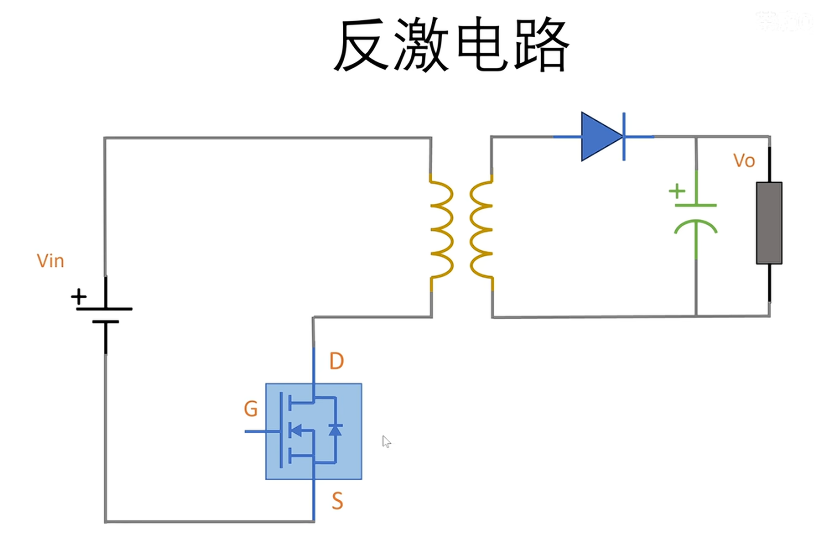

2.1 基本电路构成
一个标准的反激电路包含以下关键部件：
- 功率开关管：通常采用MOSFET，承担着能量调度的开关角色
- 变压器：不仅是隔离器件，更是能量暂存的"蓄水池"
- 输出整流二极管：能量释放的单向阀门
- 输出滤波电容：维持输出电压稳定的"水库"
- RCD吸收电路：保护开关管的"安全气囊"
2.2 同步整流进阶方案
在追求高效率的应用中（如USB PD快充），会用MOS管替代输出侧的整流二极管，这就是同步整流技术。但这里有个致命陷阱：
绝对禁止原边和副边MOS管同时导通！这会导致变压器两端直接短路，瞬间炸管。实际设计中必须确保足够的死区时间，或者使用专业的同步整流控制器IC。
好的同步整流控制器会智能检测DS极电压，在恰当的时刻开启/关断MOS管，模拟二极管的单向导通特性，同时将导通损耗降到最低。
3. 工作原理深度剖析
3.1 工作过程分解
让我们用慢镜头分解一个完整的开关周期：
阶段一：储能（Ton期间）
- PWM信号使原边MOS管导通
- 输入电压Vin加在原边绕组两端
- 原边电流线性上升：Ip = (Vin/Lp)*t
- 磁芯储存能量：E = 0.5LpIp²
- 副边二极管反偏截止，负载由输出电容供电
阶段二：换向（切换瞬间）
- MOS管关断，原边电流突变为零
- 变压器各绕组电压极性反转
- 副边二极管开始正向导通
阶段三：放能（Toff期间）
- 储存的磁能通过副边释放
- 副边电流线性下降：Is = (Vout/Ls)*t
- 能量同时供给负载和给输出电容充电
3.2 伏秒平衡原理
这是理解所有开关电源的黄金法则，反激电路也不例外。用三种方式表述这个原理：
-
数学表达：
Vin×Ton = N×Vout×Toff
（N为匝比Np/Ns） -
物理意义：
稳态时，电感电压在一个周期内的积分为零 -
设计启示：
输出电压由占空比D和匝比N共同决定：
Vout = Vin×(D/(1-D))×(1/N)
这个公式揭示了一个重要特性：反激电路本质上是隔离版的Buck-Boost电路，继承了其升降压的灵活性。
4. 关键设计考量
4.1 占空比限制
反激电路有个不成文的规定：占空比通常不超过50%。这主要出于两个考虑：
-
避免磁芯饱和：
需要保证足够的放电时间，否则磁芯会积累直流偏置导致饱和 -
电压应力控制：
MOS管承受的电压为Vin + Vback
其中Vback = N×Vout×(D/(1-D))
过高的占空比会导致MOS管电压应力剧增
4.2 匝比选择艺术
匝比N的选取是一门平衡的艺术：
- 提高匝比（N↑）：
✔ 降低副边电流应力
✖ 增加MOS管电压应力 - 降低匝比（N↓）：
✔ 减轻MOS管压力
✖ 增加副边电流应力
经验法则：先根据输入输出电压范围确定占空比D，再根据MOS管耐压确定最小匝比。
5. 实战问题解决方案

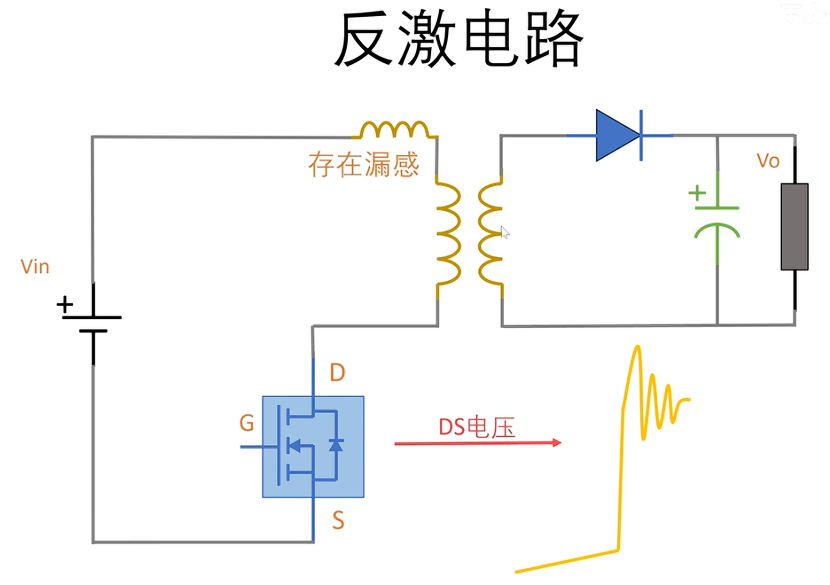

5.1 漏感与电压尖峰
理想变压器是全耦合的，但现实中存在漏感（未耦合的磁通）。这个"不听话"的漏感会带来大麻烦：
- MOS管关断瞬间，漏感能量无处释放
- 与寄生电容形成LC振荡
- 产生危险的电压尖峰
5.2 RCD吸收电路设计
这是对付电压尖峰的经典方案，由电阻、电容和二极管组成。设计要点：
-
二极管选型：
- 快恢复二极管（如UF4007）
- 耐压至少是Vin的2倍
- 避免使用慢恢复二极管
-
电容选择：
- 无极性电容（如薄膜电容）
- 容值通常在100pF-1nF之间
- 耐压要高于预期尖峰电压
-
电阻计算：
R = (Vclamp² × T)/(Llk × Ip²)
其中：- Vclamp：目标钳位电压
- Llk：漏感值
- Ip：原边峰值电流
实测技巧：用示波器观察MOS管Vds波形，调整R值使尖峰电压在安全范围内，同时注意电阻温度不要过高。
6. 设计实例与调试心得
6.1 12V/2A反激电源设计
以输入85-265VAC，输出12V/2A为例：
-
参数计算：
- 最大占空比设定为0.45
- 选择匝比N=10:1
- 计算原边电感Lp=600uH
- 峰值电流限制在0.8A
-
元件选型：
- MOS管：选用耐压650V的CoolMOS
- 输出二极管：选用100V/3A的肖特基
- 控制IC：经典的UC3844
-
PCB布局要点：
- 原边环路面积最小化
- 地线分割：功率地与信号地单点连接
- 反馈走线远离噪声源
6.2 常见故障排查
问题一：启动炸机
- 检查VCC绕组相位是否正确
- 确认MOS管驱动电阻不过小
- 检测电流采样电阻是否虚焊
问题二：输出电压不稳
- 检查反馈环路补偿
- 确认光耦CTR值是否下降
- 测试TL431基准电压
问题三：空载功耗大
- 检查假负载是否合适
- 优化变频控制参数
- 确认变压器无啸叫
7. 进阶技巧与创新设计
7.1 准谐振反激技术
通过检测谷底电压开启MOS管，实现软开关：
- 显著降低开关损耗
- 提升效率2-5个百分点
- 减少EMI干扰
7.2 多路输出设计技巧
- 主输出采用闭环稳压
- 辅输出依赖匝比稳压
- 交叉调整率优化方法：
- 增加假负载
- 采用磁放大器稳压
- 使用后级LDO
7.3 变压器绕制工艺
- 原副边采用分层绕制减少漏感
- 使用三重绝缘线满足安规要求
- 气隙处理避免磁芯饱和
- 测试漏感控制在5%以内
经过多年实践，我认为反激电路最迷人的地方在于它的简洁与复杂并存。表面上只是一个开关加变压器，但深入其中会发现无数精妙的平衡艺术。建议初学者从24W以内的小功率开始实践，逐步掌握这个既经典又现代的电源拓扑。
