1. 项目概述:基于S7-200 SMART的恒压供水系统设计
在工业自动化领域,恒压供水系统是典型的闭环控制应用场景。我最近完成的一个实际项目采用西门子S7-200 SMART PLC作为主控制器,配合两台台达VFD-M系列变频器,通过Modbus RTU协议实现水泵的智能控制。系统核心是通过PID算法维持管网压力恒定,同时具备水泵轮换、故障自诊断等实用功能。

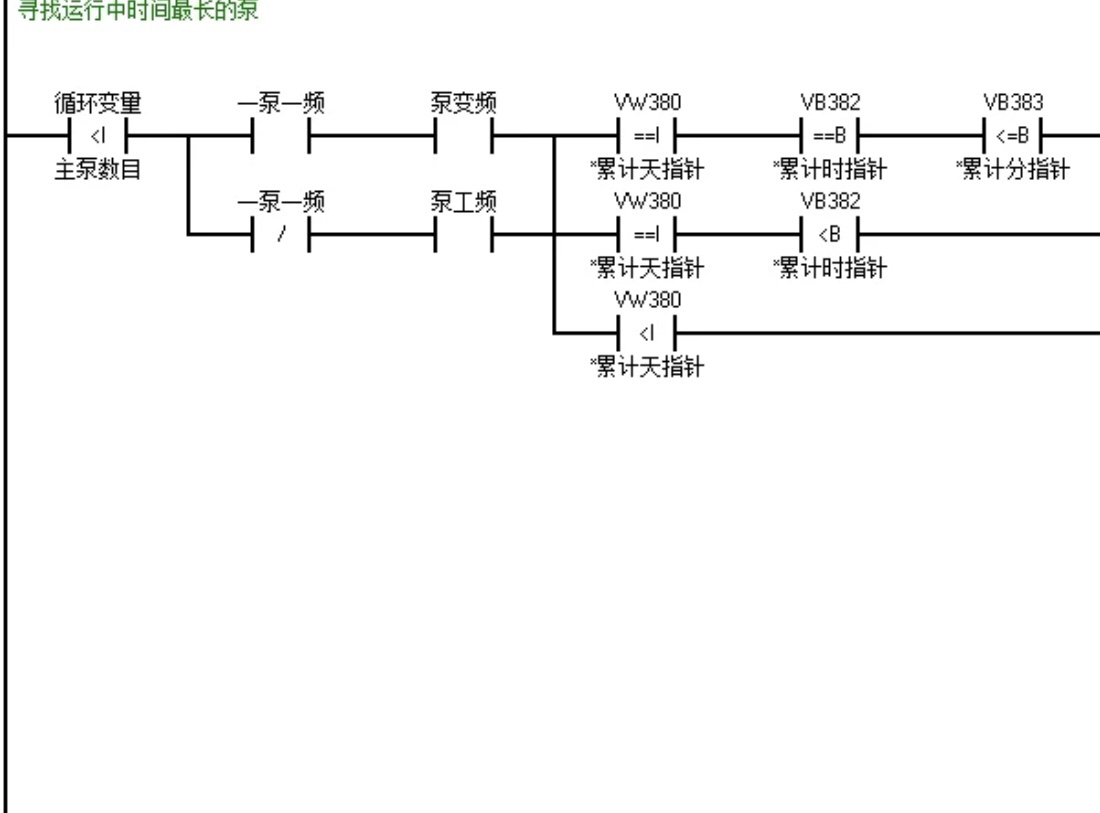

这个项目的技术亮点在于:
- 单RS485接口轮询控制两台变频器
- 完善的Modbus通讯异常处理机制
- 带滤波处理的PID压力控制算法
- 触摸屏人机交互界面设计
- 完整的电气图纸和IO文档
整套方案从硬件选型到软件设计都经过现场验证,压力控制精度可达±0.02MPa,特别适合小区供水、厂房循环水等场景。下面我将从硬件架构、通讯实现、控制算法三个维度详细解析。
需要模型API调用? 免费领10W Token,多模型网关一键接入 Claude、DeepSeek 等主流模型。
2. 硬件系统搭建
2.1 主要设备选型
PLC模块配置:
- CPU SR40:本体带24DI/16DO,集成RS485接口
- EM AE04:4路模拟量输入模块(用于压力传感器)
- EM DR32:数字量扩展模块(备用IO)
变频器参数:
- 型号:台达VFD022M21A
- 功率:22kW(匹配45kW水泵)
- 通讯协议:Modbus RTU@9600bps
- 站地址:1#泵=01,2#泵=02
传感器配置:
- 压力变送器:量程0-1.6MPa,输出4-20mA
- 流量计:脉冲输出型(预留接口)
关键提示:AE04模块的接线必须使用屏蔽双绞线,屏蔽层单端接至柜体接地排。实测表明,不规范的接线会导致压力值出现10%以上的跳变。
2.2 电气图纸设计要点
CAD图纸中包含几个关键设计:
- 主电路采用"一拖二"结构,每台变频器输出配置电抗器
- 控制回路设置急停按钮和手自动切换开关
- PLC与变频器通讯线采用DA/DB双绞线,终端电阻设为120Ω
- 模拟量信号线与动力线间距保持20cm以上

图:系统主电路结构示意图
