LADRC在三相LCL型并网逆变器控制中的应用与优化

1. 项目概述

作为一名电力电子工程师，我在光伏并网逆变器控制领域摸爬滚打了八年，最让我头疼的就是LCL滤波器带来的系统震荡问题。这就像在钢丝上跳舞——电网阻抗稍有变化，整个系统就可能失控。传统PI控制器在这种场景下显得力不从心，直到我接触到韩京清教授提出的自抗扰控制（ADRC）技术，才找到了突破口。

这次要分享的是基于三阶线性自抗扰控制（LADRC）的三相LCL型并网逆变器控制方案。这个方案最亮眼的表现是：当d轴参考电流在0.15秒内从40A突变到80A时，并网电流超调小于5%，调节时间控制在2ms以内，电网电压畸变率始终低于3%。这样的动态性能，比传统PI+重复控制的组合方案还要出色。

2. 核心控制结构解析

2.1 LCL滤波器特性与挑战

LCL滤波器作为并网逆变器的输出滤波器，其传递函数呈现三阶特性：

code复制G(s) = 1 / (L1L2C·s³ + (L1+L2)s)

这种结构虽然能有效抑制高频开关纹波，但也带来了两个棘手问题：

1. 谐振峰点敏感：谐振频率fr=1/(2π√(L1L2C/(L1+L2)))会随电网等效电感变化而漂移
2. 相位滞后严重：在谐振频率附近相位突变接近180°，极易导致控制系统失稳

提示：实际工程中，LCL参数设计需要满足fr<fs/10（fs为开关频率），同时要保证在电网短路容量最小时仍能稳定工作。

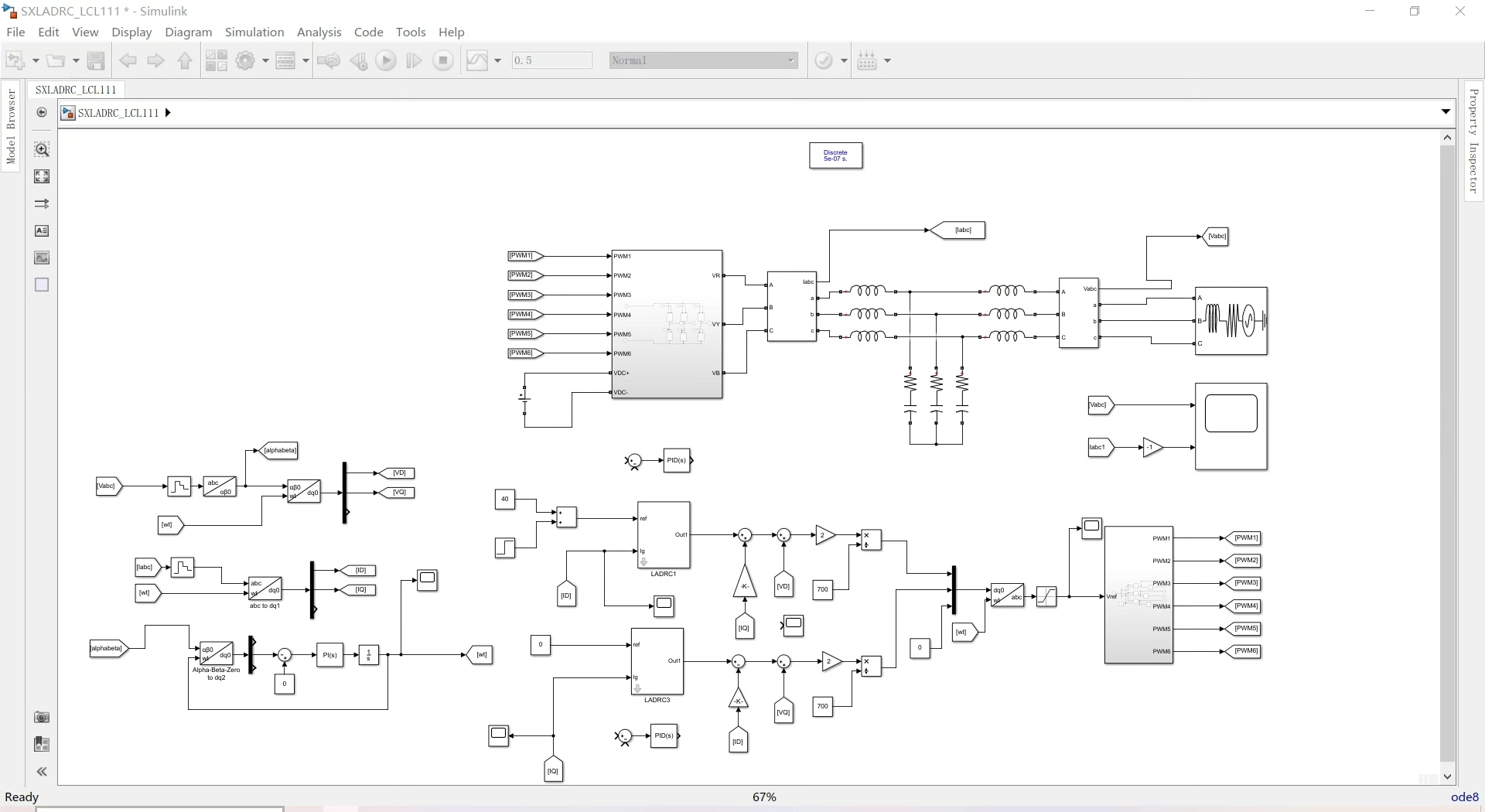

2.2 三阶LADRC整体架构

我们的控制方案采用双闭环结构：

• 电流内环：三阶LADRC控制器
• 电压外环：带限幅的PI控制器

核心创新点在于将LCL滤波器视为三阶被控对象，用四阶扩张状态观测器（ESO）实现总扰动估计。这种设计相当于给系统装了个"状态预测器"，能提前感知并补偿电网阻抗变化带来的影响。

3. 关键算法实现细节

3.1 扩张状态观测器设计

对于LCL这样的三阶系统，我们采用四阶ESO：

code复制ẋ1 = x2 + β1(y - x1)
ẋ2 = x3 + β2(y - x1)
ẋ3 = x4 + β3(y - x1) + b0u
ẋ4 =
