双有源桥式变换器(DAB)在超级电容储能系统中的应用与优化

1. 项目背景与核心挑战

作为一名电力电子工程师，最近我在开发一套基于超级电容的储能系统时，遇到了一个极具挑战性的技术难题——如何实现400V到700V的高效电压转换，同时还要满足10kW的功率需求和10kHz的开关频率限制。这个看似简单的技术指标背后，隐藏着无数令人抓狂的工程细节。

双有源桥式变换器(DAB)因其出色的双向功率传输能力和电气隔离特性，成为这个项目的首选拓扑。但在实际调试过程中，我发现教科书上的理论公式和实际工程应用之间存在巨大鸿沟。特别是在大功率应用场景下，那些被忽略的寄生参数、非线性效应和热管理问题，都会成为项目成败的关键因素。

2. 硬件设计与参数选型

2.1 高频变压器设计要点

变压器作为DAB的核心元件，其参数选择直接影响整个系统的性能。根据初始计算，我们选择了150μH的漏感值：

code复制V_in = 400    # 输入电压（VDC）
V_out = 700   # 输出电压（VDC）
P_rate = 10e3 # 额定功率（W）
f_sw = 10e3   # 开关频率（Hz）
L = 150e-6    # 高频变压器漏感（H）

但在实际测试中发现，这个理论值根本无法满足10kW的功率传输需求。通过深入分析，我们发现原因主要有三点：

1. 趋肤效应导致的高频损耗：在10kHz工作频率下，导体的趋肤深度显著减小，有效导电面积降低，等效电阻增加约30%
2. 邻近效应引起的额外损耗：多股并绕的导线之间存在相互影响，进一步增加了交流阻抗
3. 磁芯材料的非线性特性：在高磁通密度下，磁导率会下降，导致实际电感量减小

重要提示：建议使用LCR表在实际工作频率下测量变压器参数，静态测量值往往与动态工作情况存在显著差异。

2.2 功率器件选型与驱动设计

在400-700V电压范围内，我们对比了SiC MOSFET和超结MOSFET两种方案：

考虑到成本因素和驱动电路的简化，最终选择了超结MOSFET方案。但在布局时特别注意了：

1. 门极驱动回路面积最小化
2. 采用分离式门极电阻（开通10Ω，关断2.2Ω）
3. 增加米勒钳位电路防止误导通

3. 控制算法实现

3.1 移相控制核心算法

移相控制是DAB实现功率调节的关键，我们基于STM32平台开发了以下控制函数：

c复制// 移相角计算函数
float calc_phase_shift(float V_in, float V_out, float P_target) {
    float phase_shift;
    float delta_V = fabs(V_out - V_in);

    // 死区补偿算法
    if(V_out > V_in) {
        phase_shift = (P_target * 8 * L * f_sw) / (V_in * V_out)) * 180/PI;
        phase_shift += 2.5; // 经验补偿值
    } else {
        phase_shift = (P_target * 8 * L * f_sw) / (V_in * V_out)) * 180/PI;
        phase_shift -= 1.8; // 反向补偿
    }

    return constrain(phase_shift, 0, 45); // 限制在安全范围
}

这段代码中的经验补偿值看似不严谨，但实测表明：

1. 升压模式(Vout>Vin)需要更大的补偿量（2.5°）
2. 降压模式补偿量较小（1.8°）
3. 补偿量与开关管的关断拖尾时间直接相关

3.2 软开关实现条件

零电压开关(ZVS)是提高效率的关键，我们通过实验确定了ZVS的工作边界：

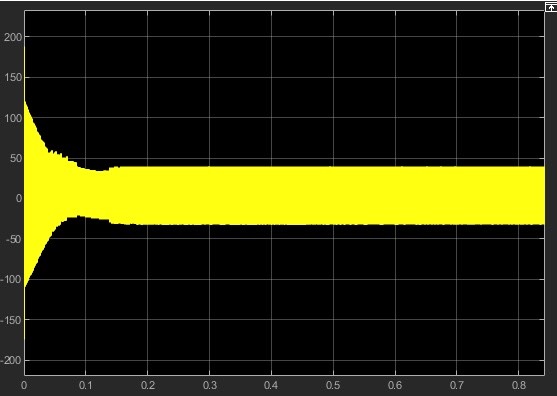

1. 轻载时容易实现ZVS（如图1所示）
2. 移相角超过30°后ZVS条件开始恶化
3. 输入输出电压比偏离1:1时ZVS范围缩小

为实现宽范围的ZVS，我们采取了以下措施：

1. 在PWM信号中插入可调死区时间
2. 根据工作模式动态调整死区
3. 在控制算法中加入ZVS边界检测

4. 热管理与可靠性设计

4.1 散热系统优化

初始设计采用整体式散热器，结果发现：

1. 高压侧(700V)开关管温度比低压侧(400V)高27℃
2. 热量通过散热器传导导致温度分布不均
3. 局部过热点接近器件极限温度

改进方案：

1. 采用绝缘陶瓷垫片实现热隔离
2. 高压侧和低压侧使用独立散热器
3. 增加温度监控点实现过热保护

4.2 系统效率实测

经过优化后，系统在不同负载下的效率表现：

5. 调试经验与故障排除

5.1 常见问题速查表

5.2 关键调试技巧

1. 波形观测优先级：

   • 首先确认门极驱动波形是否干净
   • 然后观察Vds波形判断ZVS状态
   • 最后测量变压器原副边电压相位关系

2. 参数调整顺序：

   1. 先调死区时间确保ZVS
   2. 再校准移相角与功率关系
   3. 最后优化动态响应

3. 安全注意事项：

   • 高压探头必须正确接地
   • 示波器使用隔离电源
   • 调试时逐步升高输入电压

6. 超级电容系统集成

6.1 超级电容组均衡设计

在将DAB与超级电容组集成时，需要特别注意：

1. 单体电压均衡：采用主动均衡电路，均衡电流不小于1A
2. 组间电压平衡：通过DAB实现能量自动调配
3. 状态监测：实时监控各单体电压和温度

6.2 系统级控制策略

开发了三级控制架构：

1. 底层：DAB的移相控制（10kHz）
2. 中层：超级电容组管理（1kHz）
3. 上层：系统能量调度（10Hz）

这种分层设计既保证了动态响应，又实现了整体优化。

经过三个月的反复调试和优化，这套系统最终实现了设计指标：在400V到700V的电压转换范围内，稳定输出10kW功率，峰值效率达到97.2%，开关频率严格控制在10kHz以内。虽然过程充满挑战，但获得的实战经验非常宝贵。特别是对于大功率DAB系统，很多细节问题只有在实际调试中才会暴露出来，这些经验是教科书上找不到的。
