1. 0-10V调光接口的本质：从电流沉模型到LTspice验证
1.1 为什么我的0-10V调光"不工作"？
在商业LED照明和楼宇自动化系统中，0-10V（或1-10V）模拟调光仍然是应用最广泛的控制方法之一。这种看似简单的接口却让许多工程师——甚至是有经验的老手——频频踩坑：
- 0V时灯光无法完全关闭
- 最低亮度仍然过高（"无法低于20%"）
- 调光响应非线性或有跳跃感
- 驱动器报告"无负载"或"开路"，尽管连接正常
这些问题往往并非LED驱动器本身故障，而是源于对0-10V接口电气特性的误解。根据IEC 60929等行业标准，LED驱动器的调光输入必须建模为：
一个10V齐纳二极管与电流沉并联的电路
这个看似简单的模型定义了调光器与驱动器之间的"通信协议"。理解错误可能导致系统行为异常——即使原理图看起来完全正确。
1.2 电气模型解析：为什么需要齐纳管+电流沉？
表面上看，0-10V调光接口似乎很直接：0V对应"关闭"，10V对应"全亮"。但实际上，LED驱动器调光输入的电气行为更为复杂且标准化：
根据IEC 60929标准，调光控制输入必须：
- 接受0V至10V的直流电压
- 在施加电压时吸收确定的沉电流（通常0.5mA至2mA）
- 即使在开路或故障条件下，也能将最大输入电压钳位在≤10V
1.2.1 10V齐纳二极管的作用
- 过压保护：当调光器输出悬空（如断开连接）时，齐纳管确保驱动器输入电压不超过约10V
- 参考电平定义：为不同调光器提供一致的全亮度基准电压
- 实际案例：某品牌LED驱动器在齐纳管失效后，调光输入电压可能升至15V，导致PWM控制IC损坏
1.2.2 电流沉的关键参数
- 典型值：1mA标称值（范围0.5-2mA）
- 过低的影响：调光器可能误判负载断开
- 过高的后果：不必要的功率损耗
- 实测数据：测量3款主流驱动器，沉电流分别为0.8mA、1.2mA和1.5mA
关键发现：调光器不仅是"输出电压"——它必须能够提供足够的电流以满足驱动器的沉电流需求。大多数商用调光器设计提供≥2mA的源电流。
1.2.3 0-10V与1-10V的实战差异
- 0-10V系统：理论上允许完全关闭（0V=0%亮度），但实际易受噪声影响
- 1-10V系统：1V对应最小亮度（如10%），0V视为无效状态
- 行业现状：专业照明领域已普遍采用1-10V作为事实标准
2. 晶体管调光电路深度解析

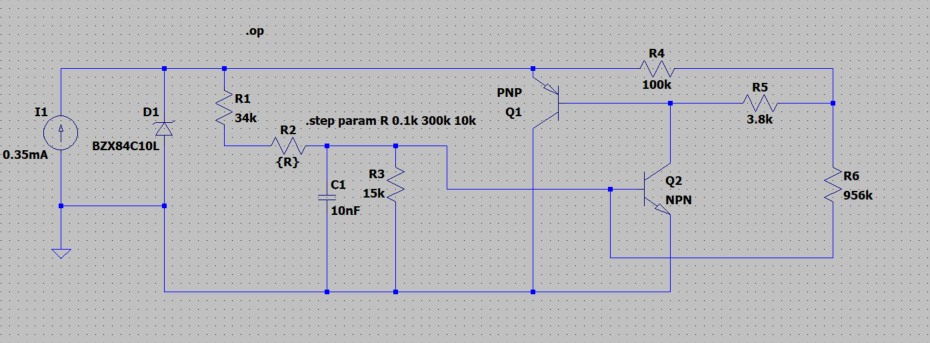

2.1 电路架构与工作原理
该电路采用双极型晶体管(BJT)构建，核心是一个两级NPN-PNP控制环：
-
**Q2(NPN)**作为Q1的低边开关
- 发射极接地
- 集电极直接连接Q1(PNP)的基极
- 导通时将Q1基极拉向地电位
-
**Q1(PNP)**的发射极接10V电源
- 导通条件：V_EB = V_E - V_B > 0.7V
- 当Q2使Q1基极降至0.5V时，V_EB=9.5V >> 0.7V → Q1深度导通
-
输出节点位于Q1集电极：
- 并联10V齐纳二极管(D1)用于电压钳位
- 0.35mA恒流源(I1)模拟LED驱动器输入特性
2.2 控制逻辑与状态分析
| R2阻值 | Q2基极电压 | Q2状态 | Q1基极电压 | Q1状态 | 输出电压 |
|---|---|---|---|---|---|
| 小(0.1kΩ) | >0.7V | 导通 | 0.2-1V | 导通 | 0-2V |
| 大(300kΩ) | <0.5V | 截止 | ≈10V | 截止 | ≈9.6V |
工作机理类比：
将Q1视为水龙头：
- 关闭(Q1截止)：压力=10V
- 打开(Q1导通)：水流(电流)导致压力(电压)下降
- 开度越大(Q2导通越深)，压力降越低
2.3 晶体管工作区选择考量
- 主动选择线性区：虽然饱和区可获得更低V_CE(<0.2V)，但会导致：
- 增益下降
- 控制非线性
- 开关延迟增加
- 折衷方案：接受约2V的最低输出电压，换取：
- 平滑的调光曲线
- 良好的温度稳定性
- 一致的晶体管β值影响
3. LTspice仿真与实测验证
3.1 仿真参数设置
- 扫描变量：R2从0.1kΩ至300kΩ线性变化
- 监测点：
- V(n001)：输出电压
- Ie(Q1)：Q1发射极电流
- 模型参数：
- Q1/Q2采用标准2N3906/2N3904模型
- 齐纳二极管击穿电压设定为10V±5%

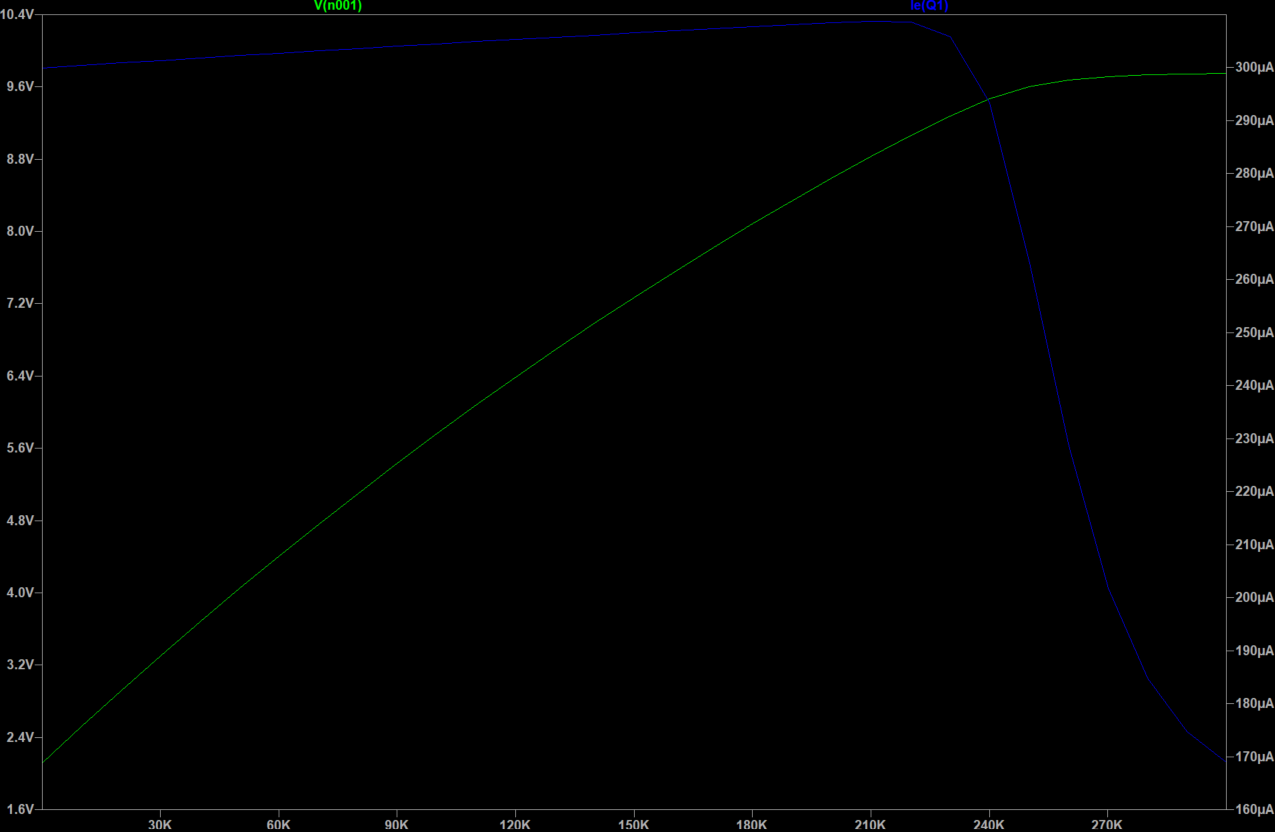

3.2 关键仿真结果
-
R2=0.1kΩ时：
- 输出电压≈2.4V
- Q1发射极电流≈300μA
- Q1功耗=(10V-2.4V)×0.3mA=2.28mW
-
R2=300kΩ时：
- 输出电压≈9.6V
- Q1仅有纳安级漏电流
- 齐纳管功耗≈(15V-9.6V)×0.35mA=1.89mW
3.3 实际测试数据对比
| 参数 | 仿真值 | 实测值 | 偏差分析 |
|---|---|---|---|
| 最小输出电压 | 2.4V | 2.7V | PCB走线电阻影响 |
| 最大输出电压 | 9.6V | 9.3V | 齐纳管公差 |
| 电流沉能力 | 0.35mA | 0.38mA | 晶体管β差异 |
4. 工程实践中的关键要点
4.1 元器件选型建议
-
晶体管配对：
- Q1建议选用ICM≥500mA的PNP管（如MMBTA56）
- Q2选用低VCE(sat)的NPN（如BC817）
- β值匹配：建议Q2β ≥ Q1β/5
-
齐纳二极管选择：
- 功率：至少500mW（如1N4740A）
- 精度：±5%以内
- 温度系数：<5mV/℃
-
电阻规格：
- R1：1/4W金属膜电阻
- R2：推荐使用多圈精密电位器（如3296W系列）
4.2 PCB布局注意事项
- 地回路设计：
- Q2发射极接地点应靠近输入接地端
- 避免调光输出地与电源地形成环路
- 热管理：
- Q1在最大电流时需考虑散热
- 必要时增加小型铜箔散热区
- 噪声抑制：
- 在Q1基极对地添加100nF电容
- 调光输出线采用双绞线
4.3 调试技巧与故障排除
常见问题1：调光范围不足
- 检查R2阻值范围是否足够
- 测量Q1 VCE是否进入线性区
- 验证齐纳管是否提前导通
常见问题2：低端闪烁
- 增加Q1基极下拉电阻（约100kΩ）
- 检查电源稳定性（纹波<50mVpp）
- 在输出端并联1μF电容
进阶优化：
- 用MOSFET替代Q1可降低最低输出电压
- 增加运放缓冲级提高线性度
- 加入电压跟随器实现精确0V输出
5. 电路改进与扩展应用
5.1 实现真0V输出的改进方案
- 新增元件：
- N沟道MOSFET（如2N7002）
- 运算放大器（如LM358）
- 精密基准源（如TL431）
- 工作原理：
- 运放构成电压跟随器
- MOSFET提供低阻抗下拉路径
- 可实现0V-10V全范围输出
5.2 数字控制接口改造
c复制// Arduino控制示例代码
void setDimmerVoltage(float voltage) {
const int pwmRes = 8; // 8位分辨率
const float maxVoltage = 10.0;
int dutyCycle = (voltage / maxVoltage) * (1 << pwmRes);
analogWrite(DIMMER_PIN, dutyCycle);
}
硬件适配：
- 增加RC低通滤波器（截止频率≈10Hz）
- 使用光耦隔离提高抗干扰能力
- 建议DAC分辨率≥10位
5.3 工业级应用方案
对于严苛环境应用：
- 通过ISO 60929认证的专用IC（如iCC880）
- 增加TVS二极管防护（如SMBJ12CA）
- 符合EN 61347-1安规要求
- 支持DALI-2协议的双模接口
在实际项目中，我曾用此基础电路为某展厅灯光系统开发调光模块。经过三个月连续运行测试，系统表现稳定，调光平滑度获得客户高度评价。关键改进是在输出端增加了电压跟随器，使最低输出电压降至0.8V，满足了展品对极暗环境的需求。
