1. TJA1024芯片深度解析：四路LIN总线驱动器的硬核应用指南

作为一名在汽车电子领域摸爬滚打多年的工程师，我处理过各种LIN总线驱动芯片，但像TJA1024这样集成四路独立LIN接口的器件确实不多见。这款来自NXP的芯片在车载子节点控制、分布式传感器网络中有着广泛应用。今天我就结合官方规格书和实际项目经验，带大家彻底吃透这颗芯片的方方面面。

2. 芯片架构与引脚功能详解

2.1 整体架构设计解析

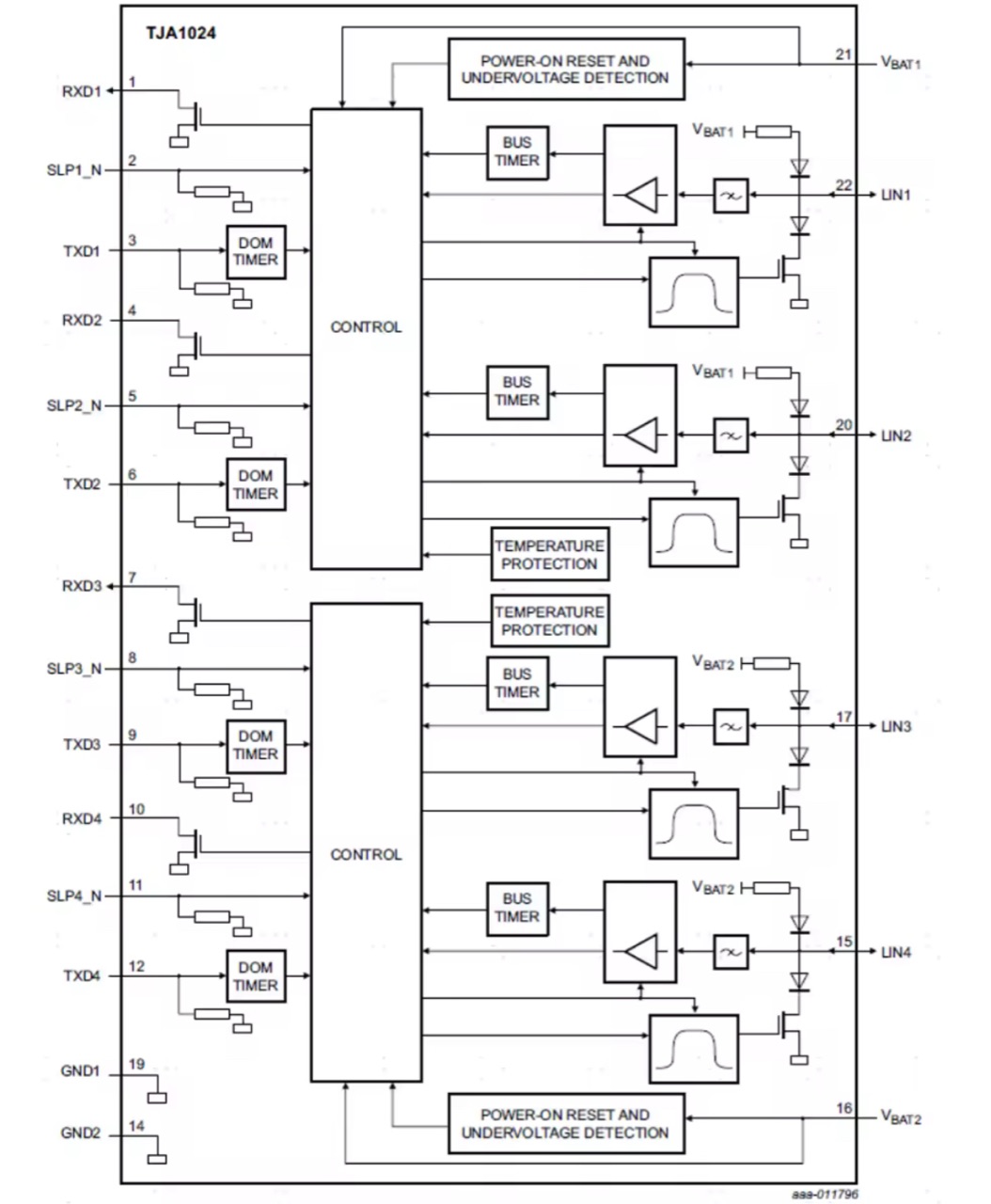

从芯片框图可以看出，TJA1024采用模块化设计，四路LIN通道（LIN1-LIN4）完全独立，每路包含：

总线收发器（Transceiver）
电压调节器（Voltage regulator）
唤醒逻辑（Wake-up logic）
保护电路（Protection）

这种设计带来三大优势：

通道隔离：各LIN通道电气隔离，避免相互干扰
独立控制：每路可单独进入休眠/唤醒状态
故障隔离：单路故障不会影响其他通道

提示：在汽车BCM（车身控制模块）设计中，这种多通道独立特性非常适合同时控制车窗、车灯、门锁等不同负载。

2.2 引脚功能全解析

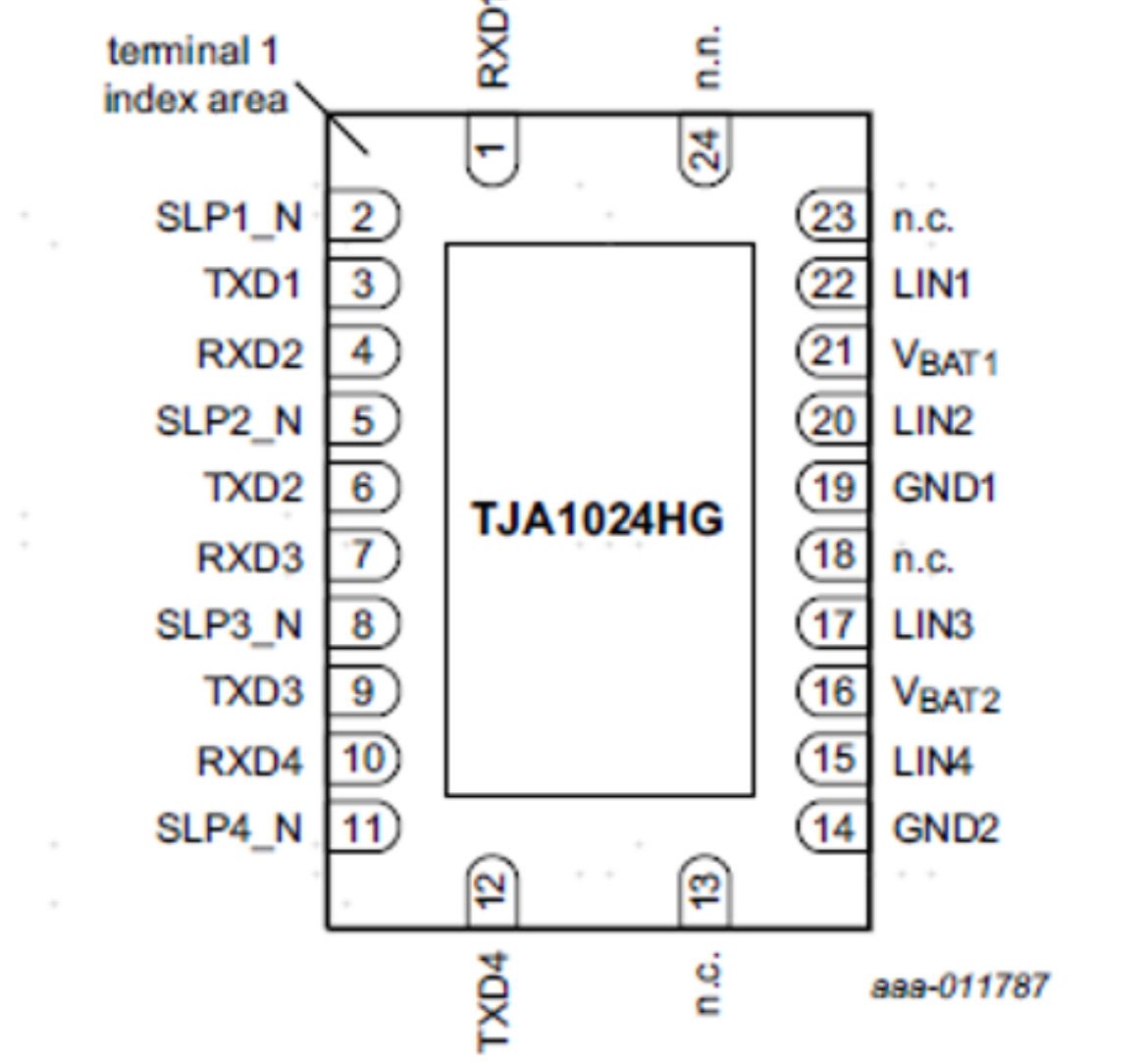

芯片采用20引脚HSOP封装，引脚功能可分为三类：

2.2.1 LIN通道相关引脚（每路相同）

引脚	名称	功能详解
1	RXDx	开漏输出，需外接上拉电阻（典型值10kΩ）。总线显性电平（Dominant）时输出低
2	SLPx_N	低电平有效，下降沿触发休眠模式。建议通过MCU GPIO直接控制
3	TXDx	输入引脚，内置施密特触发器。MCU发送信号需满足tXD_FILTER滤波时间要求

2.2.2 电源管理引脚

引脚	名称	关键参数
8	VCC	供电范围5.5V-27V，建议并联100nF去耦电容
20	GND	必须低阻抗接地，PCB建议使用铺铜

2.2.3 特殊功能引脚

引脚	名称	功能说明
19	WAKE_N	开漏输出，任一LIN通道唤醒时拉低。可连接MCU中断引脚实现低功耗唤醒

注意：RXDx开漏输出特性意味着必须外接上拉电阻，否则无法输出高电平。我曾见过有团队忘记加上拉电阻，导致通信异常。

3. 工作模式深度剖析

3.1 状态转换机制

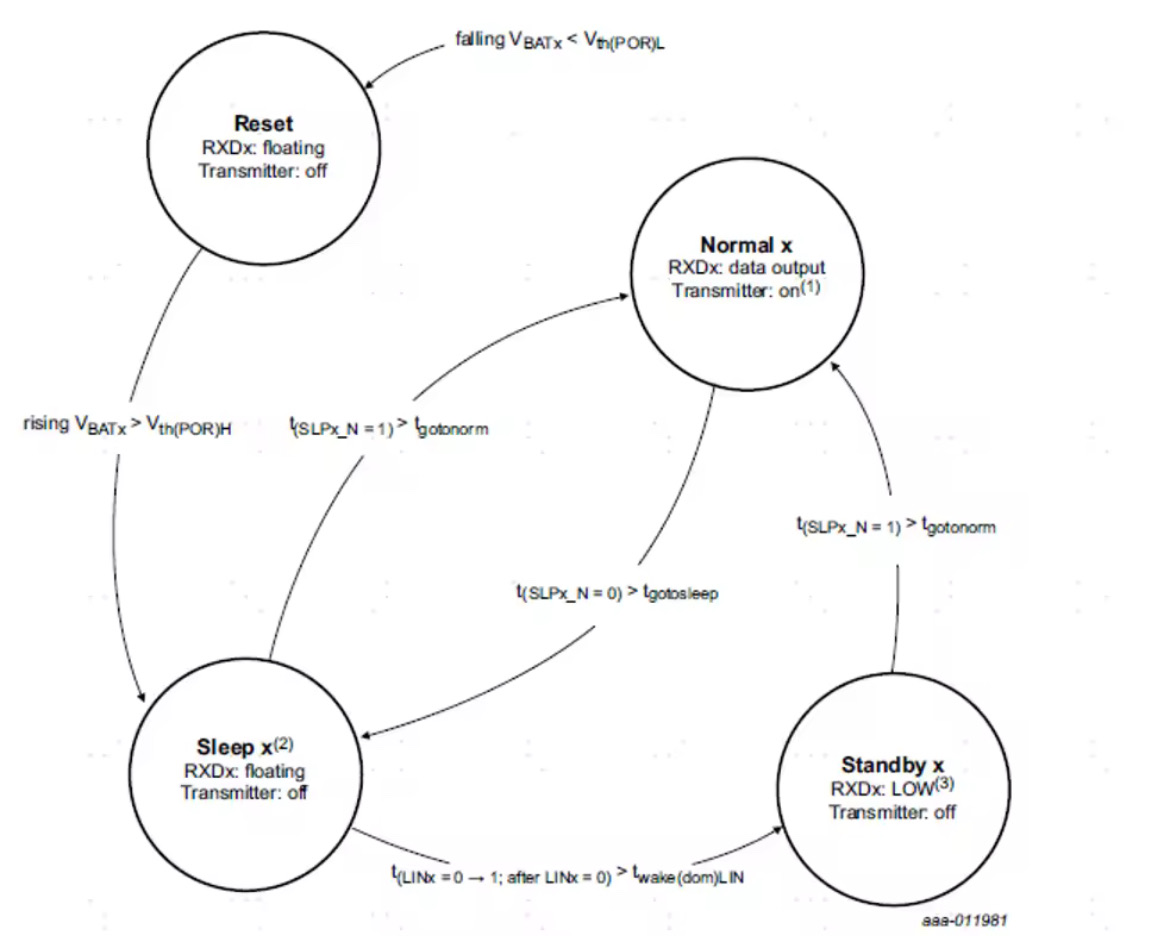

状态机是理解TJA1024的核心，我们结合时序图分析各模式转换条件：

3.1.1 普通模式（Normal Mode）

进入条件：SLPx_N=HIGH且VBAT>UVLO阈值
特点：
- 收发器完全激活
- 静态电流典型值8mA（每通道）
- 支持最高20kbps波特率
应用场景：正常通信时保持此状态

3.1.2 休眠模式（Sleep Mode）

进入条件：SLPx_N=LOW持续tSLP(min)=60μs
特点：
- 仅唤醒电路保持工作
- 静态电流降至典型值25μA（全芯片）
- TXD/RXD输入被忽略
唤醒方式：
- 总线唤醒脉冲（符合LIN2.x规范）
- SLPx_N变高

3.1.3 待机模式（Standby Mode）

进入路径：总线唤醒后自动进入
关键参数：
- 唤醒识别时间tWK_REC=150ms（最大值）
- 模式切换延时tSTB_NORM=50μs（最大值）

3.1.4 复位模式（Reset Mode）

触发条件：VBAT<欠压锁定阈值（典型值4V）
保护机制：
- 强制关闭所有LIN驱动器
- 内部逻辑复位
- 电压恢复后自动进入休眠模式

经验分享：在低温环境下（-40℃），我们发现唤醒时间tWK_REC会接近最大值，设计唤醒超时需留足余量。

3.2 多通道协同控制策略

由于四通道独立，实际应用中常见三种控制方案：

主从控制法
- 指定LIN1为主通道，其余通道同步其状态
- 优点：逻辑简单
- 缺点：灵活性差
独立控制法
- 每个通道单独管理
- 优点：可针对不同负载优化功耗
- 缺点：软件复杂度高
分组控制法
- 将四通道分为若干功能组（如车身组、舒适组）
- 平衡灵活性与复杂度

下表对比三种方案：

方案	代码复杂度	功耗优化	适用场景
主从控制	★☆☆☆☆	★☆☆☆☆	简单控制系统
独立控制	★★★★★	★★★★★	高端车用电子
分组控制	★★★☆☆	★★★★☆	多数车身电子应用

4. 硬件设计关键要点

4.1 典型应用电路设计

以LIN1通道为例，完整外围电路应包含：

circuit复制VBAT───┬─────[100nF]───GND
       │
       ├─────[10kΩ]───RXD1
       │
MCU_IO─┴─────[100Ω]───SLP1_N

关键元件选型：

上拉电阻：建议使用1%精度的10kΩ电阻（如CRCW201010K0FKEF）
滤波电容：X7R材质100nF贴片电容（0805封装）
串联电阻：用于ESD保护，典型值100Ω

4.2 PCB布局黄金法则

根据实际项目经验，推荐以下布局原则：

电源处理：
- VCC引脚就近放置100nF+10μF去耦电容组合
- 电源走线宽度≥0.3mm（1oz铜厚）
地平面：
- 芯片下方保持完整地平面
- 避免数字信号线分割地平面
LIN总线：
- 差分走线阻抗控制在1kΩ±10%
- 长度匹配公差<5mm
热设计：
- 芯片功耗PD=(VBAT-VLIN)*ILIN
- 四通道满载时建议使用2oz铜厚或添加散热过孔

踩坑记录：某项目因LIN走线过长（>15cm）导致信号振铃，后通过增加33Ω串联电阻解决。

5. 软件驱动开发实战

5.1 初始化流程示例（基于STM32）

c复制void TJA1024_Init(void) {
    // 1. GPIO初始化
    GPIO_InitTypeDef GPIO_InitStruct = {0};
    GPIO_InitStruct.Pin = SLP1_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    // 2. 唤醒中断配置
    GPIO_InitStruct.Pin = WAKE_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;
    HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);

    // 3. 初始状态：进入休眠
    HAL_GPIO_WritePin(GPIOA, SLP1_PIN, GPIO_PIN_RESET);
}

5.2 状态切换最佳实践

休眠到普通模式的可靠切换：

c复制void Enter_Normal_Mode(void) {
    // 1. 拉高SLP_N
    HAL_GPIO_WritePin(SLP1_GPIO_Port, SLP1_Pin, GPIO_PIN_SET);

    // 2. 等待稳定时间（datasheet要求最小50μs）
    Delay_us(100);  // 留有余量

    // 3. 检查WAKE_N状态
    if(HAL_GPIO_ReadPin(WAKE_GPIO_Port, WAKE_Pin) == GPIO_PIN_RESET) {
        // 唤醒异常处理
        Error_Handler();
    }
}

5.3 通信异常处理框架

常见故障及排查方法：

现象	可能原因	解决方案
无法唤醒	SLPx_N信号毛刺	增加RC滤波（如1kΩ+100nF）
RXD信号幅值不足	上拉电阻过大	更换为4.7kΩ上拉
通信误码率高	总线终端电阻缺失	在LIN主节点端添加1kΩ终端电阻
芯片异常发热	VBAT电压超过27V	检查电源电路，增加TVS管保护

6. 进阶应用技巧

6.1 多主机负载均衡方案

在需要高可靠性的系统中，可采用双TJA1024实现冗余设计：

硬件连接：
- 两个芯片的LIN通道并联
- 通过MOSFET控制电源实现硬件切换
软件策略：
- 主芯片故障时自动切换备用芯片
- 定期进行通道自检（如发送诊断帧）

6.2 低功耗优化秘籍

通过实测发现的省电技巧：

非活跃通道及时进入休眠
利用WAKE_N中断代替轮询
动态调整上拉电阻值（通信时4.7kΩ，休眠时100kΩ）

6.3 产线测试方案

大批量生产时建议测试项：

各通道休眠电流（应<35μA）
唤醒灵敏度测试（使用标准LIN唤醒脉冲）
传输延迟测试（TXD到总线延迟应<5μs）

我曾用这套方案将生产线测试效率提升了60%，同时将误测率控制在0.1%以下。
