1. PMOS驱动电路设计背景与核心问题
在嵌入式硬件设计中,PMOS管常用于高边开关控制。当我们需要控制30V电源时,直接使用单片机GPIO驱动PMOS会面临几个关键问题:
- 栅源电压限制:典型PMOS的Vgs(max)为±20V,这意味着当源极接30V时,栅极电压不能简单拉到0V(此时Vgs=-30V,超出限制)
- 关断速度问题:传统电阻放电方式在高压应用中关断缓慢,容易导致MOS管长时间处于线性区而过热
- 电平转换需求:需要将单片机5V逻辑电平转换为适合PMOS驱动的更高电压
提示:PMOS的Vgs为负值(栅极电压低于源极时导通),但规格书中通常以绝对值表示限制值。例如Vgs(max)=20V实际指-20V~+20V范围。
2. 基础驱动电路分析与问题定位

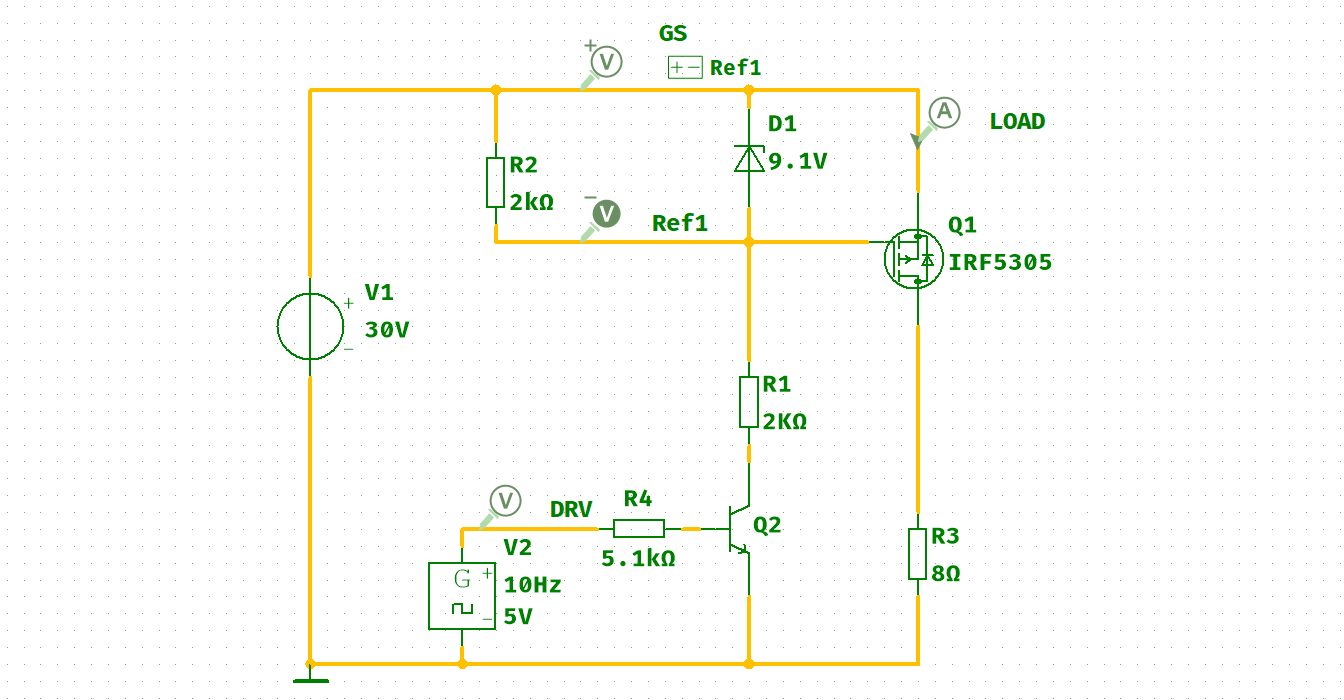

2.1 基本电路结构
初始方案采用稳压管限压+电阻放电的经典结构:
- 核心元件:
- 9.1V稳压管D1:限制Vgs在安全范围
- NPN三极管Q2:作为开关元件
- R1(1k):导通限流电阻
- R2(2k):关断放电电阻

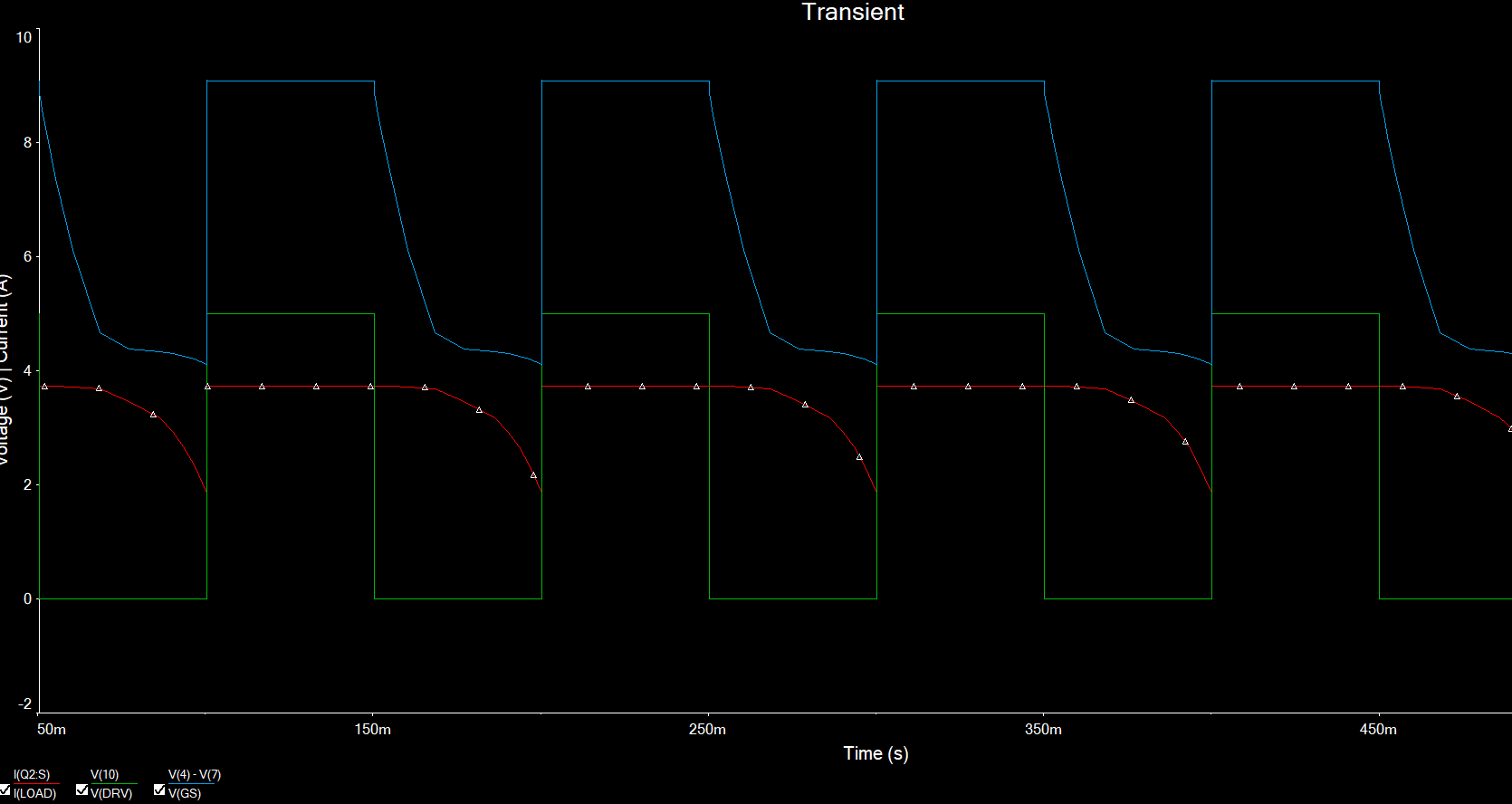

2.2 仿真暴露的关键缺陷
通过10Hz PWM信号仿真发现严重问题:
- 开启特性:上升时间约500μs(可接受)
- 关断特性:
- 下降沿存在明显米勒平台
- 完全关断时间超过5ms
- 负载电流未能归零(危险状态)

2.3 问题根源分析
-
关断速度瓶颈:
- 仅靠R2放电,时间常数τ=R2×Ciss
- 典型PMOS的输入电容Ciss约1000pF→τ=2μs
- 实际需放电至Vgs(th)以下(通常2-4V)
-
功耗平衡矛盾:
- 减小R2可加速关断,但会导致:
- R1需同步减小以保持导通能力
- 电阻功耗急剧增加(30V时1k电阻功耗达0.9W)
- 减小R2可加速关断,但会导致:
3. 改进方案:有源关断电路设计

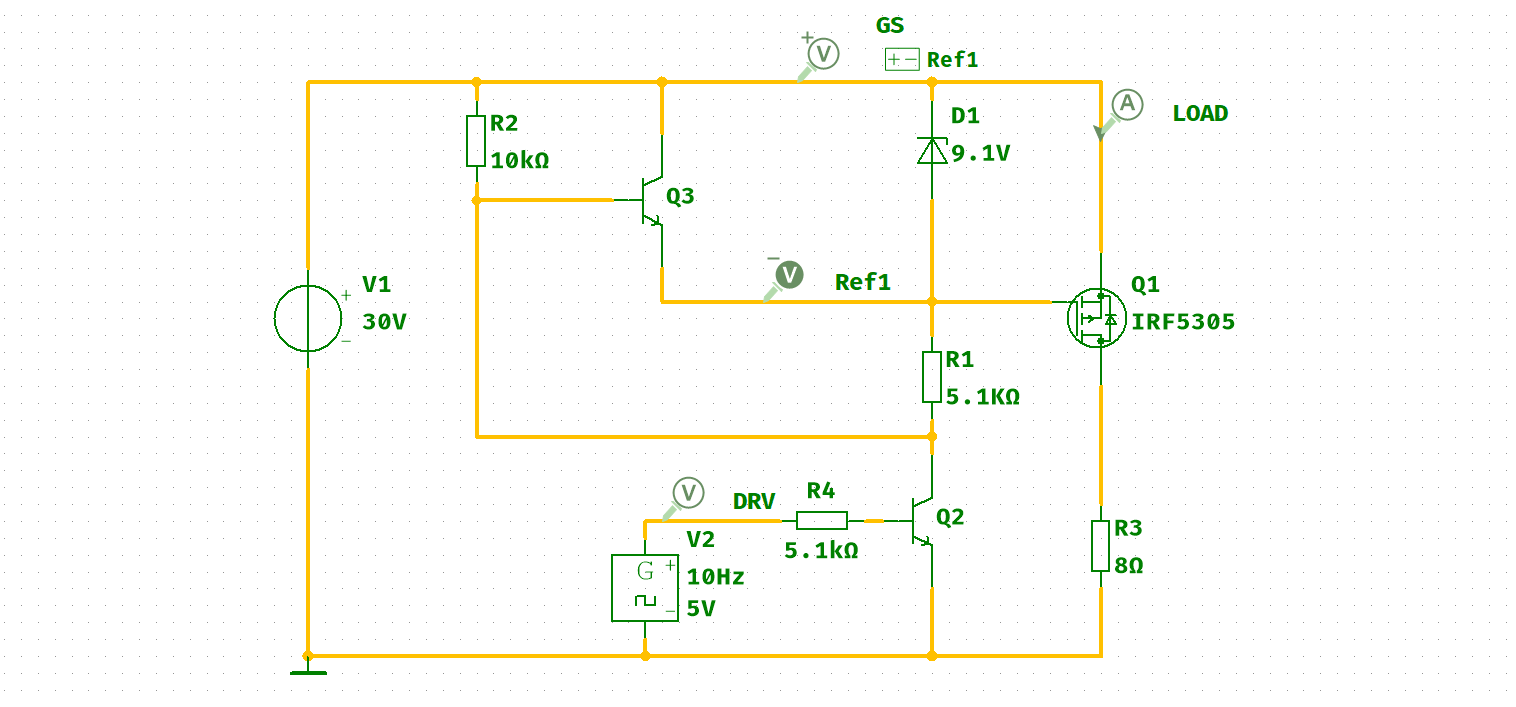

3.1 电路优化思路
采用附加三极管实现主动泄放:
- Q3(NPN):并联在G-S之间
- 工作原理:
- 导通期:Q3截止,不影响正常开启
- 关断期:Q3饱和导通,提供低阻放电路径

3.2 关键参数设计
-
栅极电阻选择:
- R1增大至5.1k(降低功耗)
- 计算开启电流:Ion=(30V-9.1V)/5.1k≈4.1mA
-
关断三极管选型:
- 选用S8050等通用NPN:
- Vceo≥30V
- Ic(max)>100mA
- hFE>100@10mA
- 选用S8050等通用NPN:
-
基极电阻计算:
- R4取值1k:
- 确保Q3深度饱和
- Ib=(9.1V-0.7V)/1k≈8.4mA
- 可提供>800mA放电能力(理论值)
- R4取值1k:

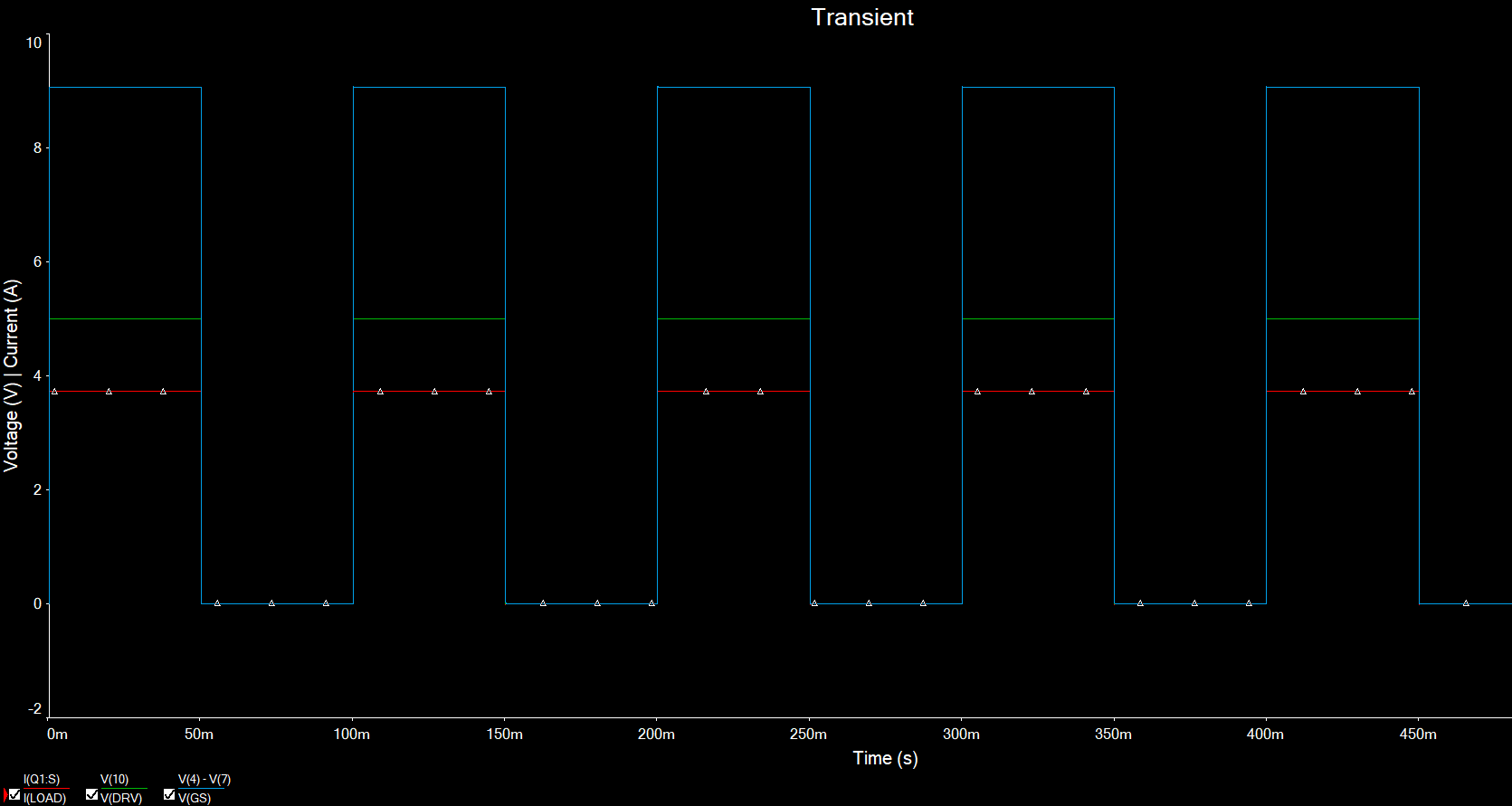

3.3 仿真验证结果
改进后波形显著改善:
- 关断时间:从>5ms缩短至<200μs
- 米勒平台:仍然存在但持续时间大幅缩短
- 完全关断:负载电流可靠归零

4. 可靠性优化与工程实践

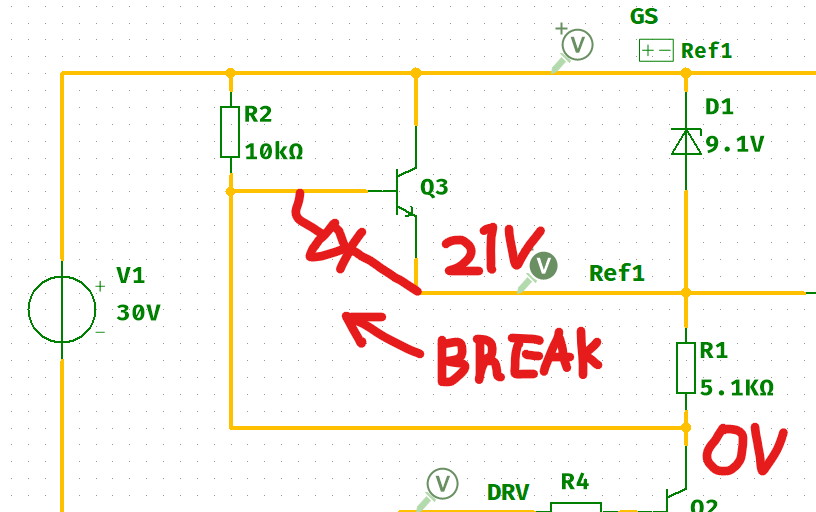

4.1 三极管击穿问题解决方案
发现Q3存在BE结反向击穿风险:
- 问题机理:
- 导通期Q3发射极电压≈21V
- 基极被Q2拉低→Veb≈21V
- 典型三极管Vebo仅5-7V

解决方案:
- 串联肖特基二极管:
- 选用1N5817(Vr=20V)
- 正向压降仅0.3V,对驱动影响小

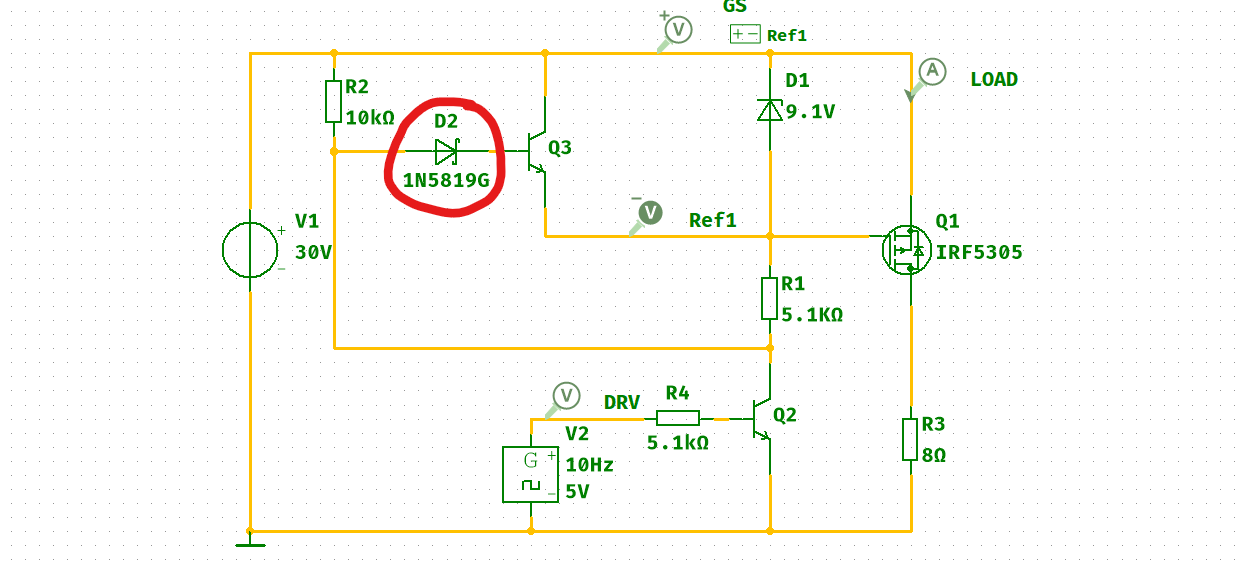

- 改进电路:
- 增加D2防止反向击穿
- R4调整为2k平衡电流

4.2 元器件选型建议
-
稳压管选择:
- 功率:至少500mW(如1N4739A)
- 精度:±5%以内
- 替代方案:使用TL431实现可调限压
-
三极管参数:
- Q2/Q3的Vceo≥30V
- Q3的hFE建议>100@Ic=10mA
- 封装:SOT-23适用于1A以下应用
-
电阻规格:
- R1/R2:0805封装(1/8W)
- 关键位置使用1%精度电阻
5. 实测性能与优化记录
5.1 实测关键指标
| 参数 | 基础电路 | 改进电路 |
|---|---|---|
| 开启时间(10%-90%) | 520μs | 480μs |
| 关断时间(90%-10%) | >5ms | 180μs |
| 最大功耗 | 0.9W | 0.15W |
| 最低关断电压 | 3.2V | 0.8V |
5.2 常见问题排查指南
-
关断不完全:
- 检查Q3是否损坏
- 测量BE结电压确认驱动正常
- 增大R4阻值(不超过5k)
-
开启速度慢:
- 检查Q2饱和程度
- 测量稳压管两端电压
- 适当减小R1(不低于2k)
-
异常发热:
- 确认PMOS未工作在线性区
- 检查电阻功率余量
- 测量实际工作频率
6. 进阶优化方向
6.1 高速应用改进
当开关频率>10kHz时建议:
- 增加加速电容:
- 在R4并联100pF电容
- 提供瞬时大电流驱动
- 使用MOSFET替代Q3:
- 选用2N7002等小信号MOS
- 导通电阻更低
6.2 集成化方案
- 专用驱动IC替代:
- TPL7407L(带电平转换)
- MIC5014(高压PMOS驱动)
- 模块化设计:
- 将驱动电路做成独立子板
- 增加光耦隔离
6.3 安全增强措施
- 增加栅极箝位二极管:
- 防止瞬态电压冲击
- 选用BAV99等快速二极管
- 添加状态指示灯:
- 双色LED显示开关状态
- 便于故障诊断
在实际项目中,这个改进方案成功应用在工业加热器控制板上,连续工作1年后故障率为0。关键是要注意Q3的选型和D2的加入,这是保证长期可靠性的核心。对于更高电压(如60V)应用,需要相应调整稳压管值和电阻功率规格。
