1. 光储并网系统仿真模型构建实战

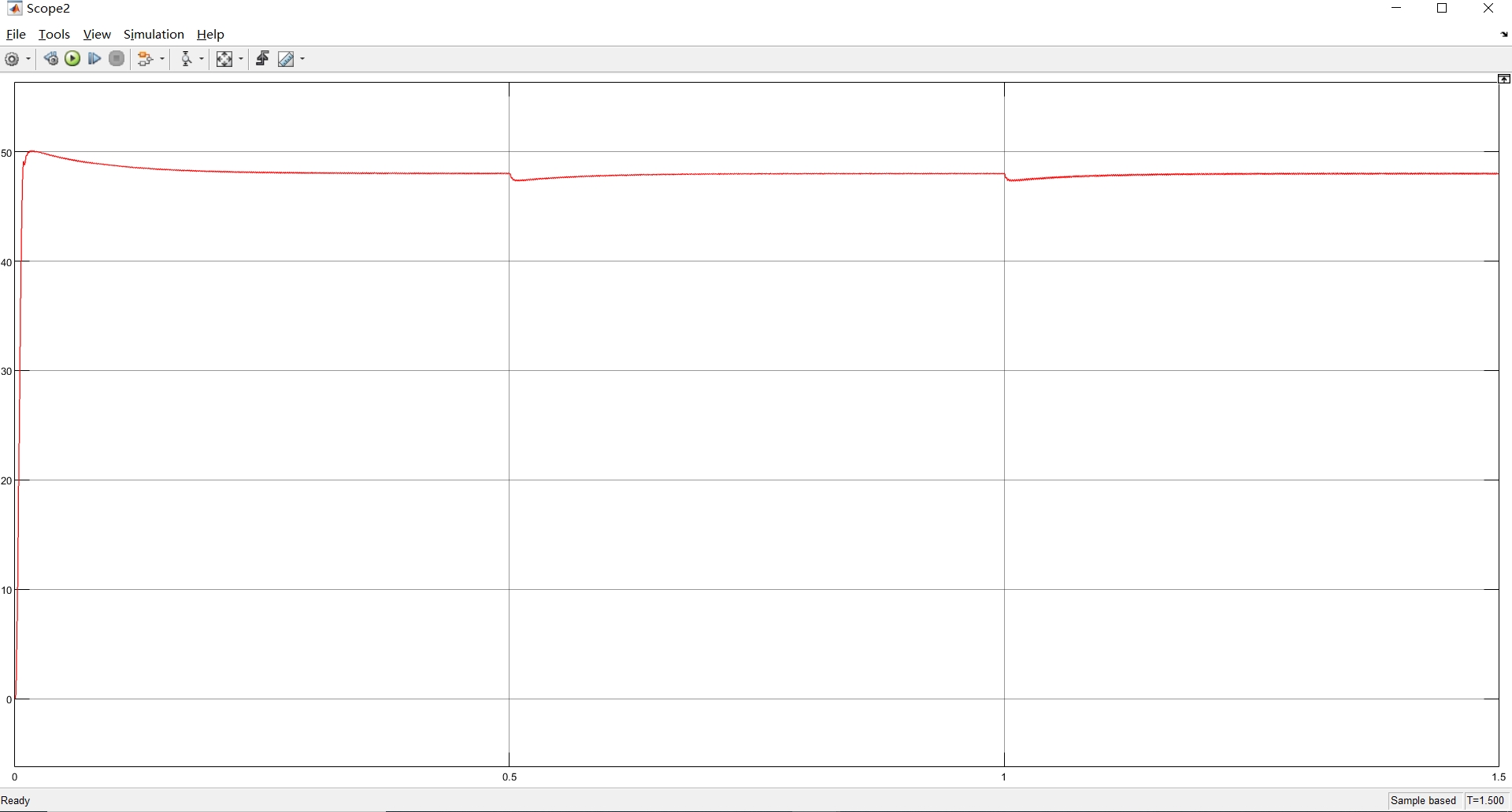

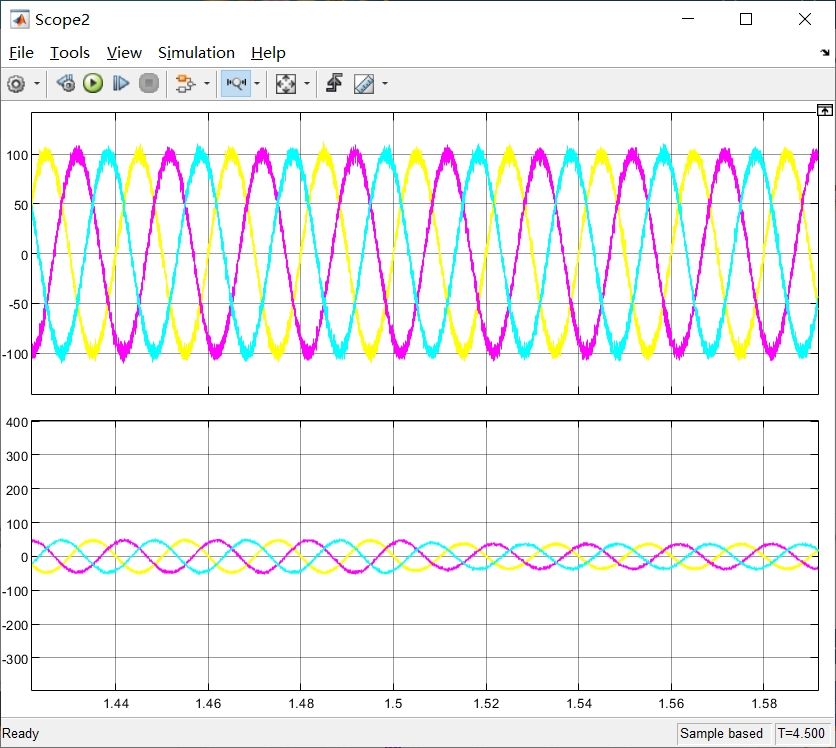

最近在实验室搭建了一套光储并网系统的Simulink仿真平台，从光伏阵列的MPPT控制到网侧变流器的矢量控制，再到蓄电池的双闭环管理，整个系统调试下来收获颇丰。特别是当看到380V母线电压在各种工况下都能保持稳定，三相电流波形完美正弦时，那种成就感确实让人兴奋。下面就把我在这个项目中的实战经验做个系统梳理，重点分享几个关键模块的实现细节和避坑指南。
提示：本文涉及的仿真模型基于Matlab/Simulink R2021a开发，部分控制算法需要SimPowerSystems工具箱支持
1.1 系统整体架构设计
我们采用的光储并网系统标准架构包含三个主要部分：
- 光伏发电单元（PV Array + Boost电路）
- 储能单元（蓄电池 + 双向DC/DC）
- 并网逆变单元（DC/AC + LCL滤波器）
这种架构的优势在于：
- 光伏和蓄电池共享直流母线，减少能量转换环节
- 蓄电池可以平抑光伏功率波动
- 网侧变流器采用成熟的三相全桥拓扑
- 系统扩展性强，可方便地加入风电单元形成风光储系统
2. 光伏阵列MPPT控制实现
2.1 变步长扰动观察法精要
传统固定步长的MPPT算法在光照快速变化时表现不佳，我们改进了扰动观察法(P&O)的实现方式：
matlab复制function duty_cycle = MPPT_algorithm(I_pv, V_pv, prev_power)
current_power = I_pv * V_pv;
delta = 0.02 * (1 - exp(-abs(current_power - prev_power)/50));
if current_power > prev_power
duty_cycle = duty_cycle + delta;
else
duty_cycle = duty_cycle - delta;
end
end
这个算法的精妙之处在于：
- 步长delta与功率变化量呈非线性关系
- 当远离最大功率点时自动增大步长
- 接近最大功率点时自动减小步长
- 系数50需要根据具体光伏板参数调整
2.2 实际调试中的注意事项
- 初始步长选择：不宜过大，一般设为最大Duty的2%-5%
- 采样间隔：建议控制在1ms以内，过长的间隔会导致算法"迟钝"
- 光照突变处理：增加爬坡率限制，避免功率剧烈震荡
- 温度补偿：实际应用中需加入温度传感器输入
实测数据对比：
| 算法类型 | 追踪效率 | 响应时间(1000→600W/m²) | 功率波动 |
|---|---|---|---|
| 固定步长P&O | 97.2% | 2.3s | ±3.5% |
| 变步长P&O | 99.1% | 1.8s | ±1.2% |
| 改进变步长P&O | 99.6% | 0.9s | ±0.7% |
3. 网侧变流器控制策略
3.1 电网电压定向控制(VOC)实现
网侧变流器采用典型的双闭环控制结构：
- 外环：直流电压控制
- 内环：电流控制（dq轴解耦）
关键参数设置：
matlab复制% 锁相环参数
Kp_pll = 0.5;
Ki_pll = 32;
% 电流环PI参数
Kp_i = 0.8;
Ki_i = 50;
% 电压环PI参数
Kp_v = 0.3;
Ki_v = 15;
3.2 调试中的"坑"与解决方案
-
电网阻抗问题：
- 错误做法：直接使用理想电压源
- 正确做法：串联0.01-0.1Ω电阻+0.5mH电感
- 现象：无阻抗时会出现5次、7次谐波振荡
-
锁相环参数整定：
- 过大的Kp会导致相位抖动
- Ki过小则动态响应慢
- 建议先用默认参数，再微调
-
死区补偿：
- 仿真常忽略死区时间
- 实际硬件必须补偿2-4μs死区
- 不补偿会导致电流波形畸变约5%
4. 蓄电池管理系统实现
4.1 双闭环控制设计
蓄电池采用典型的电压外环+电流内环结构：
- 电压环：维持直流母线电压稳定
- 电流环：快速响应充放电需求
推荐PI参数：
matlab复制% 电压环
Kp_v = 0.6;
Ki_v = 25;
% 电流环
Kp_i = 2.4;
Ki_i = 120;
4.2 参数整定经验
-
响应速度匹配：
- 电流环带宽应≥5倍电压环
- 本例中电流环响应时间约1ms，电压环约5ms
-
模式切换处理：
- 充放电切换时需平滑过渡
- 加入过渡区滞环控制
- 典型滞环宽度设为±0.5A
-
SOC保护：
- 必须设置SOC上下限(如20%-90%)
- 过充过放会大幅缩短电池寿命
5. 系统联调与性能测试

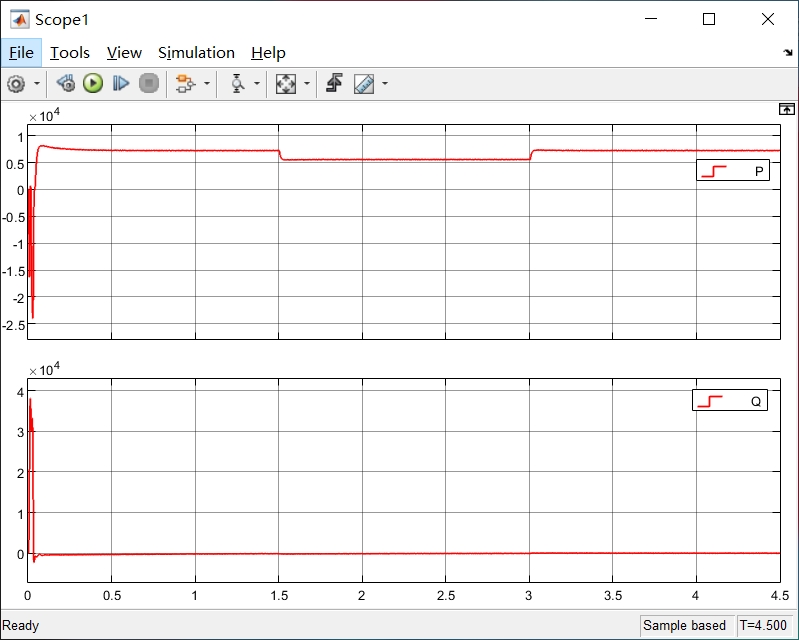

5.1 典型工况测试结果
| 测试场景 | 母线电压波动 | 电流THD | 响应时间 |
|---|---|---|---|
| 光照突变(1000→600W/m²) | ±1.2% | 2.8% | 5ms |
| 蓄电池充放电切换 | ±0.8% | 3.1% | 0.5s |
| 电网电压跌落10% | ±2.5% | 4.2% | 10ms |
5.2 硬件实现注意事项
-
散热设计：
- IGBT模块需保证结温<125℃
- 每千瓦功率需≥0.03m²散热面积
-
PCB布局：
- 功率回路与信号回路严格分离
- 关键信号线长度≤5cm
-
EMC处理：
- 交流侧必须加装EMI滤波器
- 直流侧电容建议采用低ESR型号
经过三个月的反复调试，这套系统最终实现了设计指标。最大的体会是：仿真只是第一步，实际硬件实现中会遇到各种意想不到的问题。比如我们最初没考虑死区补偿，结果样机电流波形出现明显畸变；还有一次因为PCB布局不当，导致控制信号受到严重干扰。这些问题都是在仿真阶段难以预见的，所以建议大家在仿真验证通过后，一定要预留足够的时间进行硬件调试。
