1. 发动机转速控制系统概述
在工业控制领域，PID控制器是最基础也是最广泛应用的控制器类型之一。本文将以发动机转速控制为案例，详细介绍如何使用MATLAB的looptune工具进行反馈回路自动调参。这个案例虽然看似简单，但包含了控制系统设计的核心要素：被控对象建模、控制器结构选择、性能指标设定以及参数自动优化。
发动机转速控制系统的基本结构如下图所示。系统输入是期望转速（通过阶跃信号模拟），输出是实际转速，控制器通过调节油门开度来控制发动机转速。这种单回路反馈结构在工业中非常常见，理解其调参方法具有普遍参考价值。
2. 系统建模与初始分析
2.1 发动机动态模型
我们使用的发动机模型是一个四阶传递函数，通过MATLAB的rctExamples工具箱提供。在控制系统设计中，准确理解被控对象的动态特性至关重要。通过伯德图分析，我们可以直观地了解发动机的频率响应特性。
matlab复制load rctExamples Engine
bode(Engine)
grid
从伯德图可以看出，发动机在低频段增益较高，随着频率增加增益逐渐下降，相位滞后也逐渐增大。这种特性在机械系统中很常见，也提示我们需要在控制器设计中考虑相位补偿。
2.2 PID控制器参数化
在MATLAB中，我们使用tunablePID对象来创建可调参数的PID控制器：
matlab复制PID0 = tunablePID('SpeedController','pid')
这个PID控制器的传递函数形式为：
code复制Kp + Ki*(1/s) + Kd*(s/(Tf*s+1))
其中包含四个可调参数：
- Kp：比例增益
- Ki：积分增益
- Kd：微分增益
- Tf：微分滤波器时间常数
注意：实际工业应用中，微分环节通常会加入滤波器（Tf参数）以避免高频噪声被放大。这是PID实现中的一个重要细节。
3. 控制系统构建与调参
3.1 完整控制回路搭建
控制系统除了PID控制器外，还包含一个前置滤波器F，用于平滑参考输入信号。完整的控制结构如下图所示：
在MATLAB中构建这个系统需要明确定义各个模块的输入输出名称：
matlab复制F = tf(10,[1 10]); % 前置滤波器
G = Engine;
G.InputName = 'throttle';
G.OutputName = 'speed';
C0 = PID0 * [F , -1];
C0.InputName = {'r','speed'};
C0.OutputName = 'throttle';
这种命名方式清晰地定义了信号流向，是构建复杂控制系统时的良好实践。
3.2 使用looptune进行自动调参
looptune的核心思想是自动优化控制器参数以满足性能要求。对于这个转速控制系统，我们主要关注两个性能指标：
- 阶跃响应稳定时间不超过5秒
- 超调量尽可能小
这些时域指标可以转换为频域要求：开环增益穿越频率约为1 rad/s（对应5秒的稳定时间）。looptune会自动考虑其他隐含要求，如足够的相位裕度、高频滚降等。
matlab复制wc = 1; % 目标增益穿越频率
[~,C,~,Info] = looptune(G,C0,wc);
调参完成后，我们可以查看优化后的PID参数：
matlab复制PIDT = getBlockValue(C,'SpeedController')
典型的优化结果可能如下：
- Kp = 0.000855
- Ki = 0.00269
- Kd = -7.83e-05
- Tf = 0.877
实操心得：虽然微分增益Kd的绝对值很小，但不应直接设为零。微小的微分作用可以帮助改善系统动态响应，特别是在存在测量噪声的情况下。
4. 性能验证与分析
4.1 回路特性分析

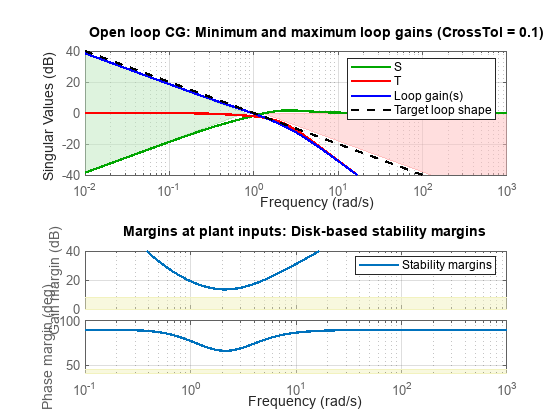

使用loopview可以直观地评估调参结果：
matlab复制loopview(G,C,Info)
这个视图展示了几个关键信息：
- 开环传递函数的幅频和相频特性
- 灵敏度函数和互补灵敏度函数
- 稳定裕度指标
特别要注意的是，实际增益穿越频率（0.928 rad/s）略低于目标值（1 rad/s），但仍在可接受范围内，且保证了足够的稳定裕度。
4.2 时域响应验证
最终的闭环阶跃响应验证是必不可少的步骤：
matlab复制T = connect(G,C,'r','speed');
step(T)
从响应曲线可以看出，系统满足设计要求：
- 稳定时间约4.5秒（小于5秒要求）
- 超调量几乎为零
- 稳态误差为零（得益于积分作用）
5. 工程实践中的注意事项
5.1 参数敏感性分析
在实际工程中，我们需要考虑参数变化的鲁棒性。可以通过以下方法进行简单测试：
matlab复制% 测试±20%参数变化的影响
Kp_range = PIDT.Kp * [0.8 1.2];
Ki_range = PIDT.Ki * [0.8 1.2];
这种分析可以帮助我们了解系统对参数变化的敏感程度，确保在实际运行中的可靠性。
5.2 噪声抑制考虑
虽然本例中没有明确考虑测量噪声，但实际系统中总是存在一定噪声。我们可以通过增加以下分析来评估系统的噪声抑制能力：
matlab复制% 评估测量噪声到控制输出的传递函数
S = connect(G,C,'speed','throttle');
bode(S)
这个传递函数展示了系统对测量噪声的放大程度，特别是在高频段。如果发现噪声放大严重，可能需要调整微分滤波器参数Tf。
5.3 实时实现考虑
当将设计好的控制器部署到实时系统时，还需要考虑：
- 离散化方法（如Tustin变换）和采样周期选择
- 防止积分饱和的抗饱和措施
- 输出限幅保护
这些工程细节往往决定了控制系统在实际中的表现。
6. 扩展应用与进阶技巧
6.1 多回路系统解耦
虽然本例是单回路系统，但looptune同样适用于多输入多输出(MIMO)系统。例如在"蒸馏塔的解耦控制器"案例中，looptune可以自动设计解耦控制器，处理多个相互耦合的控制变量。
6.2 自定义性能指标
除了基本的带宽要求外，looptune支持用户自定义更复杂的性能指标，如：
- 特定频段的增益限制
- 干扰抑制要求
- 控制量幅值限制
这些高级功能可以通过TuningGoal对象来实现。
6.3 与其他工具的对比
与传统的PID调参方法（如Ziegler-Nichols）相比，looptune具有以下优势：
- 自动考虑多种性能指标的平衡
- 可以处理更复杂的控制器结构
- 提供系统的稳定裕度保证
然而，对于特别简单的系统，传统方法可能更快捷。工程师应根据具体情况选择合适的方法。
