Altium Designer导出EMN/EMP文件全攻略

1. 为什么需要导出EMN/EMP文件？

在电子设计自动化（EDA）领域，EMN（Electro-Mechanical Neutral）和EMP（Electro-Mechanical Package）文件是两种重要的中间格式文件。它们主要用于在不同软件平台之间传递PCB设计数据，特别是在需要进行热仿真或结构仿真的场景下。

以Ansys Icepak为例，这款专业的热仿真软件无法直接读取Altium Designer的原生PCB文件格式。EMN文件包含了PCB的板框、器件布局等机械结构信息，而EMP文件则记录了元器件的封装尺寸和高度等参数。这两个文件配合使用，可以在机械CAD软件或仿真软件中重建完整的PCB三维模型。

注意：虽然AD软件本身支持导出STEP格式的3D模型，但在进行复杂的热力耦合仿真时，EMN/EMP格式能保留更多元器件的电气特性参数，这是普通STEP文件无法实现的。

2. 导出前的准备工作

2.1 软件版本确认

我使用的是Altium Designer 21版本，这个功能在AD18之后的版本中都保持了一致性。建议使用较新的AD版本，因为早期版本可能存在以下问题：

• AD16及更早版本可能缺少完整的IDF导出功能
• 某些特殊封装的三维模型可能无法正确转换
• 导出过程中可能遇到单位转换错误

2.2 PCB设计检查清单

在导出前，请确保：

1. 所有元器件都已正确添加3D模型
2. 板框（Board Outline）已明确定义且闭合
3. 关键器件的高度参数已正确设置
4. 没有重叠的元器件或违反设计规则的布局

实操心得：我曾遇到过一个案例，某个0402封装的电阻因为没有3D模型，导致在Icepak中仿真时该位置出现热分析异常。建议在导出前使用"Tools > 3D Body Placement"检查所有器件的3D模型完整性。

3. 详细导出步骤解析

3.1 导出IDF Board文件

1. 在AD中打开目标PCB文件

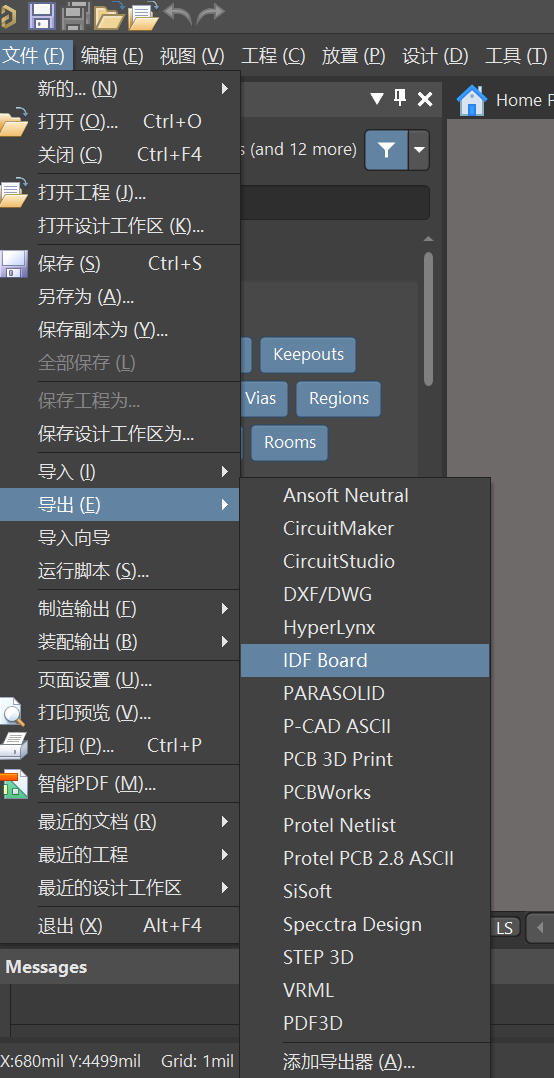

2. 点击顶部菜单栏的"File > Export > IDF Board"
3. 在弹出的保存对话框中，关键操作来了：
   • 默认保存类型为*.idf
   • 需要手动将文件扩展名改为.emn
   • 建议使用有意义的文件名，如"ProjectX_TopBoard.emn"

3.2 参数设置对话框详解

点击保存后会弹出"IDF Export Options"对话框，这里有几个重要选项：

避坑指南：如果在这里选择"From Component Properties"而不是"From 3D Bodies"，可能会导致器件高度信息不准确，影响后续仿真结果。

3.3 生成EMP文件

完成上述设置后：

1. 点击"OK"确认导出
2. AD会同时生成两个文件：
   • 你指定的.emn文件（如ProjectX_TopBoard.emn）
   • 自动生成的.emp文件（如ProjectX_TopBoard.emp）

4. 常见问题与解决方案

4.1 文件生成异常排查

4.2 与Ansys Icepak的配合技巧

1. 在Icepak中导入时，建议：

   • 先导入EMN文件
   • 再导入对应的EMP文件
   • 检查器件位置和方向是否正确

2. 高级技巧：

   • 对于发热量大的器件，可以在AD中通过Comment字段添加热参数
   • 使用"Parameters"面板为关键器件添加"Icepak_Material"等自定义属性
   • 这些信息可以通过EMP文件传递到Icepak

5. 替代方案对比

虽然EMN/EMP是最常用的格式，但AD还支持其他几种导出方式：

个人经验：在与结构工程师协作时，我通常会同时提供STEP和EMN两种格式。STEP用于快速查看整体结构，EMN/EMP用于精确的热仿真分析。

6. 进阶应用技巧

6.1 批量导出多个板层

对于复杂的多层板设计：

1. 使用"File > Assembly Outputs > Assembly Drawings"
2. 创建包含各层的装配图
3. 对每层单独执行EMN导出
4. 在Icepak中组合各层模型

6.2 自定义导出脚本

对于需要频繁导出的项目，可以开发脚本自动化这个过程：

1. 使用AD的DXP > Run Script功能
2. 编写JavaScript或VB脚本
3. 示例脚本框架：

javascript复制var doc = GetCurrentDocument();
var exportPath = "C:/Exports/";
doc.ExportToIDF(exportPath + "Board.emn", "mm", true, true);

6.3 版本控制建议

由于EMN/EMP是文本格式文件，建议：

1. 将导出文件纳入版本控制系统
2. 每次设计变更后重新导出
3. 在文件名中包含版本号（如v1.2.3）

最后分享一个实用技巧：在完成关键设计变更后，我习惯将EMN/EMP文件与PCB设计文件一起打包存档，这样在需要回溯或比较不同版本时，可以快速获取完整的设计状态。
