1. 数字IC设计中的时序基础概念解析
在数字集成电路设计中，时序分析是确保芯片功能正确性的关键环节。作为从业十余年的芯片设计工程师，我经常需要向团队成员解释两个最基础但容易混淆的概念：传播时间（Propagation Time）和输入转换时间（Input Transition Time）。这两个参数直接影响着芯片的时序收敛和性能优化。
传播时间简单来说就是信号通过一个逻辑单元所需的时间。想象一下水管中的水流——水从入口到出口需要时间，电流通过晶体管也是如此。具体定义为：信号从输入端口达到50%电源电压（VDD）的时刻，到输出端口达到50%VDD的时刻之间的时间差。这个参数之所以重要，是因为它决定了逻辑门对信号变化的响应速度。
2. 传播时间的深入理解与技术细节
2.1 传播时间的测量与表示
在实际工程中，我们使用两个具体参数来描述传播时间：
- tₚHL：输出从高电平下降到低电平的传播时间
- tₚLH：输出从低电平上升到高电平的传播时间
这两个值通常不相等，原因在于PMOS和NMOS晶体管的载流子迁移率不同。以典型的CMOS反相器为例，由于空穴迁移率低于电子迁移率，tₚLH通常会比tₚHL略长10-15%。
重要提示：在先进工艺节点（如7nm以下）中，这个差异可能更加显著，需要在时序约束中特别关注。
2.2 影响传播时间的三大关键因素
根据我的项目经验，传播时间主要受以下三个因素影响：
-
工艺技术：不同工艺节点的晶体管特性差异巨大。例如，在28nm工艺中，典型反相器的传播时间可能在20ps左右，而到了5nm工艺，这个值可能缩短到5ps以下。但要注意，先进工艺的variation可能更大。
-
输出负载：这是最容易理解的因素。输出端连接的负载电容越大，充放电所需时间就越长。负载电容主要来自：
- 连线电容（与布线长度和层数相关）
- 扇出单元的输入电容
- 寄生电容（随工艺缩小而相对增加）
-
输入转换时间：这个因素常被初学者忽视。输入信号的上升/下降时间会显著影响传播时间，原理在于它决定了驱动晶体管的开启速度。
3. 输入转换时间的本质与影响
3.1 定义与测量方法

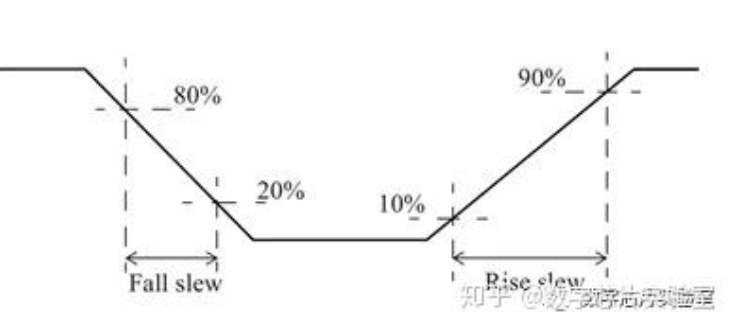

输入转换时间（Input Transition Time），也称为Slew Time，是指信号在两个逻辑电平之间转换所需的时间。业界通常采用以下两种测量标准：
- 10%-90% VDD：测量信号从10%VDD上升到90%VDD（或相反）的时间
- 20%-80% VDD：在某些噪声较大的设计中采用，提高测量可靠性
3.2 为什么转换时间会影响传播时间？
这个问题困扰过许多新人工程师。通过晶体管的I-V特性曲线可以很好地解释：
当输入信号变化缓慢时：
- 晶体管会长时间处于亚阈值区
- 驱动电流较小
- 输出节点的充放电速度慢
- 导致传播时间增加
反之，快速的输入转换：
- 使晶体管快速进入饱和区
- 提供更大的驱动电流
- 缩短传播时间
4. 标准单元库中的时序模型解析
4.1 Liberty格式时序模型
在实际设计中，我们通过标准单元库（通常为.lib文件）获取精确的时序信息。以提供的反相器模型为例：
liberty复制cell (INVX1) {
pin (Y) {
timing () {
cell_rise ("delay_template_7x7") {
index_1 ("0.01, 0.03, 0.07, 0.15, 0.30, 0.60, 1.20"); # 输入转换时间(ns)
index_2 ("0.001, 0.003, 0.007, 0.015, 0.030, 0.060, 0.120"); # 输出负载(pF)
values ( \
"0.021, 0.032, 0.058, 0.116, 0.226, 0.447, 0.889", \
...
);
}
}
}
}
这个7x7查找表揭示了三个重要信息：
- 输入转换时间范围：0.01ns到1.2ns
- 输出负载范围：0.001pF到0.12pF
- 传播时间与这两个参数呈非线性关系
4.2 查找表的使用技巧
在静态时序分析（STA）工具如PrimeTime中，实际工作流程是：
- 工具首先计算每个节点的实际转换时间和负载
- 通过二维插值从查找表中获取精确的传播时间
- 考虑工艺、电压、温度（PVT）变化进行修正
实践经验：当工作点超出查找表范围时，不同工具的处理策略不同。有些会外推，有些会报错。建议在约束文件中设置合理的转换时间限制。
5. 实际设计中的问题与解决方案
5.1 脉冲吞没现象
当输入脉冲宽度小于传播时间时，会出现输出无法响应输入变化的现象。这在时钟路径上尤为危险，可能导致功能错误。
解决方案：
- 在RTL阶段就识别潜在的窄脉冲
- 使用STA工具检查最小脉冲宽度
- 对敏感路径添加时序例外约束
5.2 转换时间优化技巧
根据多个tape-out项目的经验，优化转换时间的主要方法有：
-
缓冲器插入：在长连线或大扇出节点插入缓冲器
- 每800μm左右插入一级缓冲（28nm工艺经验值）
- 注意保持缓冲器尺寸的渐进变化
-
晶体管尺寸调整：
- 增大驱动能力可改善转换时间
- 但要考虑面积和功耗代价
-
布线优化：
- 使用上层金属（电阻更低）
- 避免急转弯和长平行走线
6. 静态时序分析中的实际应用
6.1 PrimeTime中的转换时间计算
PT工具通过以下步骤确定每个节点的转换时间：
- 前级单元的传播特性和驱动能力
- 网络负载（wire + fanout）
- 工艺互连模型（如TLU+）
- 考虑OCV/AOCV等变异因素
6.2 关键约束设置
在.sdc文件中，相关的重要约束包括：
tcl复制set_max_transition 0.5 [current_design] ;# 设置全局最大转换时间
set_driving_cell -lib_cell INVX4 [get_ports input_port] ;# 指定输入端驱动强度
7. 先进工艺下的新挑战
在7nm及以下工艺节点，我们面临的新问题包括：
- 电阻电容耦合效应增强：需要更精细的转换时间控制
- 变异增大：需要更保守的时序余量
- 温度反转现象：低温下延迟可能反而增加
应对策略：
- 采用多角多模（MCMM）分析
- 增加片上监测电路
- 使用机器学习辅助时序预测
8. 验证与调试经验分享
在最近的一个5nm项目调试中，我们发现一个棘手的时序问题：
现象：同一路径在不同模式下表现出±15%的传播时间差异
排查过程：
- 检查电源网络 - 无异常
- 分析信号完整性 - 无显著串扰
- 深入检查发现是相邻开关活动导致衬底偏置变化
解决方案：
- 增加衬底接触密度
- 调整单元布局
- 在约束中添加额外余量
这个案例告诉我们，在先进节点下，传统时序分析方法需要结合物理实现因素综合考虑。
