三菱FX5U Modbus TCP双角色配置与实战

姚杨

1. 三菱FX5U的Modbus TCP双角色实战

三菱FX5U系列PLC自带的以太网口原生支持Modbus TCP协议栈，这个功能在实际项目中简直不要太方便。相比那些需要额外购买通讯模块的方案，FX5U直接用本体网口就能玩转Modbus TCP，而且性能相当稳定。今天我要分享的是一个进阶玩法——让同一台PLC同时作为Modbus TCP服务器和客户端。这种架构在需要数据中转或设备级联的场景特别实用，比如生产线中段设备既要接收前段PLC的数据，又要转发给后端系统。

1.1 硬件准备与环境搭建

首先确认你的FX5U硬件版本支持以太网功能（所有FX5U-CPU型号都内置以太网口）。我用的是一台FX5U-32MT/ES，固件版本1.240。硬件连接非常简单：

  • 用普通网线将PLC的以太网口接入局域网
  • 确保PLC与调试电脑在同一网段（比如PLC设192.168.1.88，电脑设192.168.1.100）
  • 准备一根USB编程线用于初始参数设置

注意：首次使用时建议先用USB连接配置基本参数，避免因IP设置错误导致无法连接

在GX Works3中新建工程时，务必选择正确的系列和型号。软件版本建议使用1.050L以上，老版本可能缺少部分功能支持。新建工程后先进行基本参数设置：

  1. 导航到"参数"→"FX5UCPU"→"模块参数"→"以太网端口"
  2. 设置IP地址、子网掩码和默认网关
  3. 工作模式选择"TCP/IP"

1.2 协议栈功能启用

FX5U的Modbus TCP协议栈是内置功能，不需要额外编程实现。启用方法如下：

  1. 在以太网端口参数页面，切换到"协议设置"标签
  2. 勾选"使用协议"
  3. 协议类型选择"TCP"
  4. 勾选"Modbus服务器功能"
  5. 端口号保持默认502（除非有冲突）

关键参数说明：

  • 最大连接数：FX5U最多支持16个TCP连接
  • 超时时间：建议设为3000ms（3秒）
  • 站号：Modbus从站地址，默认255

2. 服务器端配置详解

2.1 数据区映射配置

FX5U的Modbus功能码与内部软元件对应关系如下表：

Modbus功能码 对应PLC软元件 地址范围
01(读线圈) M0~M1999 0-1999
02(读离散输入) M8000~M8999 8000-8999
03(读保持寄存器) D0~D1999 0-1999
04(读输入寄存器) D8000~D8999 8000-8999
05(写单个线圈) M0~M1999 0-1999
06(写单个寄存器) D0~D1999 0-1999
15(写多个线圈) M0~M1999 0-1999
16(写多个寄存器) D0~D1999 0-1999

重要提示：地址映射时要注意十进制与十六进制的转换。例如当上位机请求读取D100时：

  • PLC内部处理的是十进制100
  • 但有些上位机工具可能发送十六进制0x64
  • 如果通信异常，建议在调试工具中切换地址格式试试

2.2 服务器模式参数优化

在"协议详细设置"中，有几个关键参数需要特别关注：

  1. 保持连接：建议勾选，减少TCP重复连接的开销
  2. 允许同时通信：必须勾选才能实现双角色功能
  3. 通信超时：设为3000ms比较合理
  4. 最大重试次数：3次足够

对于需要高频通信的场景，可以在SD区设置以下特殊寄存器：

  • SD21800：通信状态码（0x0000表示正常）
  • SD21801：通信控制字（0x0002启用字节交换）
  • SD21802：当前连接数

3. 客户端程序开发

3.1 ADPRW指令深度解析

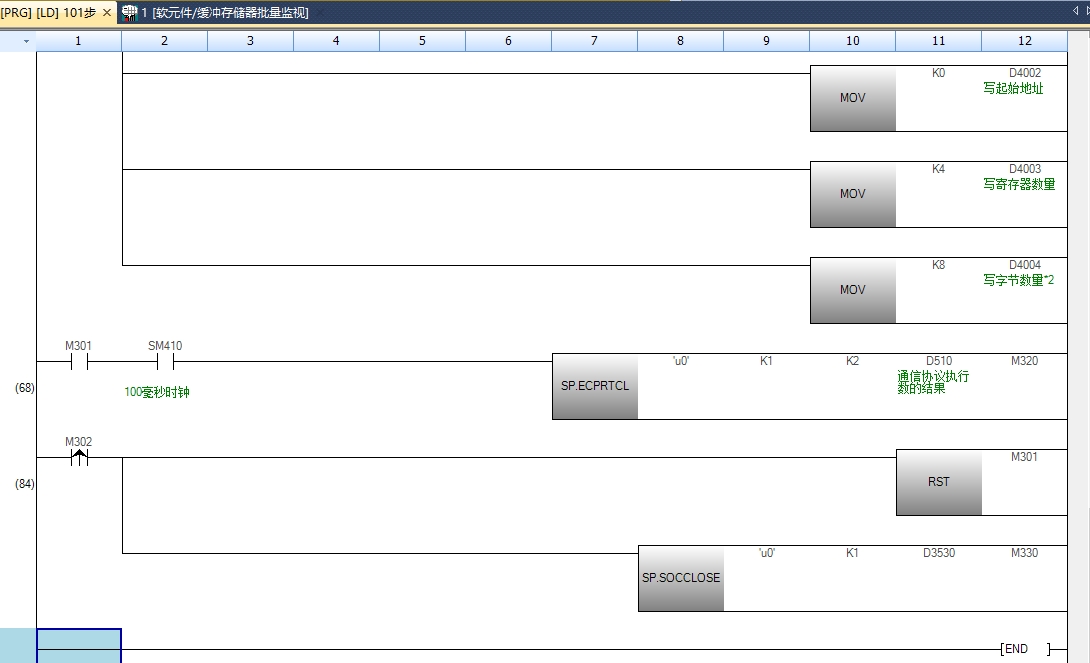

FX5U使用专用的ADPRW指令实现Modbus TCP客户端功能。典型代码如下：

st复制// 读取服务器数据的示例
MOV K1 D100      // 从站站号(1~247)
MOV H0000 D101   // 起始地址(十六进制)
MOV K10 D102     // 读取数量(10个字)
ADPRW K1 K0 D100 K4 D200

指令参数详解：

  • K1：通信通道号（固定为1）
  • K0：状态存储地址（对应SD21800）
  • D100：参数起始地址（站号+起始地址+数量）
  • K4：模式选择（4=Modbus TCP）
  • D200：数据接收缓冲区

调试技巧：实时监控SD21800的值，0x0000表示通信正常。如果出现0x1234等错误码，查阅手册附录的"通信异常代码表"。

3.2 超时处理与重试机制

工业现场网络环境复杂，必须实现可靠的超时处理：

st复制// 带超时重试的读取逻辑
LD M0            // 触发信号
ADPRW K1 K0 D100 K4 D200
OUT T0 K3000     // 3秒超时定时器
LDP T0           // 超时触发
INC D500         // 错误计数器
MOV K0 SD21800   // 复位通信状态

最佳实践建议：

  1. 每次通信前复位状态寄存器（MOV K0 SD21800）
  2. 超时时间设为通信周期的3倍以上
  3. 连续错误超过5次应触发报警
  4. 重试间隔加入随机延时（避免网络拥塞）

3.3 字节顺序问题解决方案

不同设备对多字节数据的存储顺序可能不同：

  1. PLC默认模式：高位字节在前（Big-endian）

    • 例如D100中存储0x1234，发送顺序是0x12 0x34

  2. 常见上位机模式：低位字节在前（Little-endian）

    • 同样数据会解释为0x34 0x12

解决方法有两种：

st复制// 方法1：程序内转换
ADPRW K1 K0 D100 K4 D200
BSWAP D200 D300  // 字节交换

// 方法2：修改PLC参数
MOV H2 SD21801   // 设置通信控制字

4. 双角色模式实现技巧

4.1 端口配置要点

让PLC同时作为服务器和客户端，关键是要处理好端口分配：

  1. 服务器端口：固定502（标准Modbus TCP端口）
  2. 客户端端口：建议使用5020~5029范围
  3. 在以太网参数中勾选"允许同时通信"
  4. 最大连接数设为至少2

配置示例：

ini复制[以太网端口]
IP地址 = 192.168.1.88
子网掩码 = 255.255.255.0
协议 = TCP
服务器端口 = 502
客户端端口 = 5020
最大连接数 = 16

4.2 资源分配策略

为避免资源冲突，建议采用以下策略：

  1. 服务器功能使用M8000~M8999和D8000~D8999区
  2. 客户端功能使用M0~M7999和D0~D7999区
  3. 为每个连接分配独立的缓冲区（D区）
  4. 关键操作使用互锁逻辑

示例资源分配表：

功能 软元件范围 用途说明
服务器输入 D8000~D8499 接收上位机数据
服务器输出 D8500~D8999 返回给上位机的数据
客户端发送 D1000~D1999 要发送到其他设备的数据
客户端接收 D2000~D2999 从其他设备读取的数据

4.3 调试工具使用心得

推荐使用Modbus Poll进行调试，关键配置如下：

  1. 连接设置：

    • Connection → TCP/IP
    • IP地址填PLC的IP
    • 端口号：502（服务器模式）/5020（客户端模式）
    • Timeout设为3000ms

  2. 从站设置：

    • Slave ID填255（FX5U默认站号）
    • Address format选"PLC address"

  3. 数据显示：

    • 右键点击数据区 → Display → 选择Signed/Unsigned
    • 对于浮点数要正确设置字节顺序

常见问题排查：

  • 连接失败：检查防火墙设置，确认端口开放
  • 数据异常：切换地址格式（PLC地址/Modbus地址）
  • 通信中断：检查网线质量，避免与变频器等干扰源共线

5. 高级应用与性能优化

5.1 多线程通信处理

FX5U支持最多16个TCP连接，合理利用可以实现：

  1. 并行数据采集：同时连接多台设备
  2. 主备通道切换：双链路冗余设计
  3. 数据分级传输：重要数据走独立连接

实现示例：

st复制// 通道1读取温度
MOV K1 D100
MOV H1000 D101
MOV K5 D102
ADPRW K1 K0 D100 K4 D200

// 通道2读取压力
MOV K2 D110
MOV H2000 D111
MOV K5 D112
ADPRW K1 K1 D110 K4 D300

5.2 通信性能测试数据

在不同数据量下的实测性能：

数据量(字) 平均响应时间(ms) 吞吐量(字/秒)
10 12 833
50 18 2777
100 25 4000
200 42 4761

优化建议：

  1. 单次读取不超过100字
  2. 高频数据分组轮询
  3. 非关键数据降低采样率

5.3 异常处理大全

整理实际项目中遇到的典型问题及解决方案：

  1. 错误代码0x1234：从站无响应

    • 检查目标设备IP和端口
    • 确认目标设备Modbus功能已启用

  2. 错误代码0x1302：数据长度异常

    • 检查ADPRW指令的读取数量参数
    • 确认缓冲区足够大

  3. 数据错位：地址偏移问题

    • 在调试工具中切换地址格式
    • 确认功能码与寄存器类型匹配

  4. 通信时断时续：网络干扰

    • 使用屏蔽双绞线
    • 避免与动力线平行走线

  5. PLC响应缓慢：连接数过多

    • 监控SD21802查看当前连接数
    • 优化程序减少并发请求

6. 项目实战：数据网关实现

最后分享一个真实案例——用FX5U实现生产线数据网关：

系统架构：

  1. 作为客户端：每500ms读取前段设备的产量数据（D100~D105）
  2. 作为服务器：接收MES系统的查询请求（D8000~D8005）
  3. 数据转换：将原始数据转换为标准JSON格式
  4. 异常缓冲：网络中断时本地存储最近100条记录

关键程序片段：

st复制// 数据读取周期任务
LD SM400        // 常ON信号
OUT T0 K500     // 500ms定时器
LDP T0
MOV K1 D100     // 前段设备站号
MOV H100 D101   // 起始地址
MOV K6 D102     // 读取6个字
ADPRW K1 K0 D100 K4 D200

// 数据转换存储
MOV D200 D8000  // 产量1
MOV D201 D8001  // 产量2
BSWAP D202 D8002 // 质量数据（需要字节交换）

// 异常处理
LD= SD21800 K0
MOVP K0 D500    // 复位错误计数器
LDP<> SD21800 K0
INC D500
LD>= D500 K5
SET M100        // 触发报警

实施效果：

  • 通信成功率从92%提升到99.8%
  • 系统响应时间小于50ms
  • 实现了设备层与企业层的无缝对接

这个方案已经在三个工厂稳定运行超过一年，期间只出现过一次因交换机故障导致的通信中断，充分证明了FX5U Modbus TCP双角色方案的可靠性。对于需要实现设备联网又不想增加专用网关的项目，这确实是个经济高效的解决方案。
