精密测量LM6482运放输入偏置电流的技术挑战与实践

1. 实验背景与目标

作为一名长期从事精密电路设计的工程师，我经常需要验证运算放大器的关键参数。这次我遇到了一个颇具挑战性的任务——测量LM6482 CMOS运算放大器的输入偏置电流。这个参数对于高阻抗信号处理应用至关重要，但20飞安级别的电流测量本身就是一项技术挑战。

LM6482是TI公司生产的一款经典CMOS轨到轨运算放大器，其数据手册标称输入偏置电流仅为2fA（典型值）。为了验证这一参数并评估其在我们的精密测量系统中的适用性，我决定采用电容充电法进行实测。这种方法我之前在测量COS2272运放时已经验证过，但LM6482的电流要小两个数量级，这对测量系统的稳定性提出了更高要求。

2. 测量原理与方法选择

2.1 电容充电法原理

电容充电法的核心原理基于基本电路理论：当恒定电流I对电容C充电时，电容两端电压V随时间t的变化满足关系式：

V = (I × t)/C

通过测量电压随时间的变化率dV/dt，我们可以反推出输入电流：

I = C × (dV/dt)

对于LM6482这样的超低输入电流器件，我们需要：

• 使用高值电容（1nF）以获得可测量的电压变化
• 确保电容本身的漏电流远小于待测电流
• 采用低偏置电流的测量仪器

2.2 为什么选择这种方法？

相比其他测量方法（如反馈电阻法），电容充电法有几个显著优势：

1. 避免了高值电阻带来的噪声和稳定性问题
2. 不需要考虑电阻本身的温度系数影响
3. 可以通过长时间积分提高测量分辨率
4. 直接反映电流的直流特性，不受交流参数影响

不过这种方法也有其局限性——它测量的是平均电流而非瞬时值，且对测试环境的洁净度和湿度非常敏感。

3. 实验设置与实施

3.1 硬件配置

实验使用了之前测量COS2272时制作的测试板，主要包含：

• LM6482运放（SOIC-8封装）
• 1nF C0G/NP0材质电容（低漏电）
• 精密电源（提供±5V/±10V供电）
• 吉时利DM3068数字万用表（测量电压）
• 全屏蔽测试夹具

重要提示：C0G/NP0电容的选择至关重要，普通X7R或Y5V电容的介电吸收效应会导致明显的测量误差。

测试电路连接方式如下：

1. 运放配置为电压跟随器
2. 待测输入端通过1nF电容接地
3. 另一个输入端接固定参考电压
4. 输出端连接万用表监测电压变化

3.2 软件工具

数据采集使用Python脚本控制DM3068万用表，主要功能包括：

• 定时读取电压值（间隔5秒）
• 记录时间戳和电压读数
• 实时绘制电压-时间曲线
• 自动保存原始数据

python复制from headm import *
from tsmodule.tsvisa import *

dm3068open()
tdim = []; vdim = []

for i in range(100):
    t = time.time()
    v = dm3068vdc()
    tdim.append(t)
    vdim.append(v)
    tspsave("meas5Vn", tdim=tdim, vdim=vdim)
    time.sleep(5)

4. 测量结果与分析

4.1 10V供电下的测量

4.1.1 负输入端电流

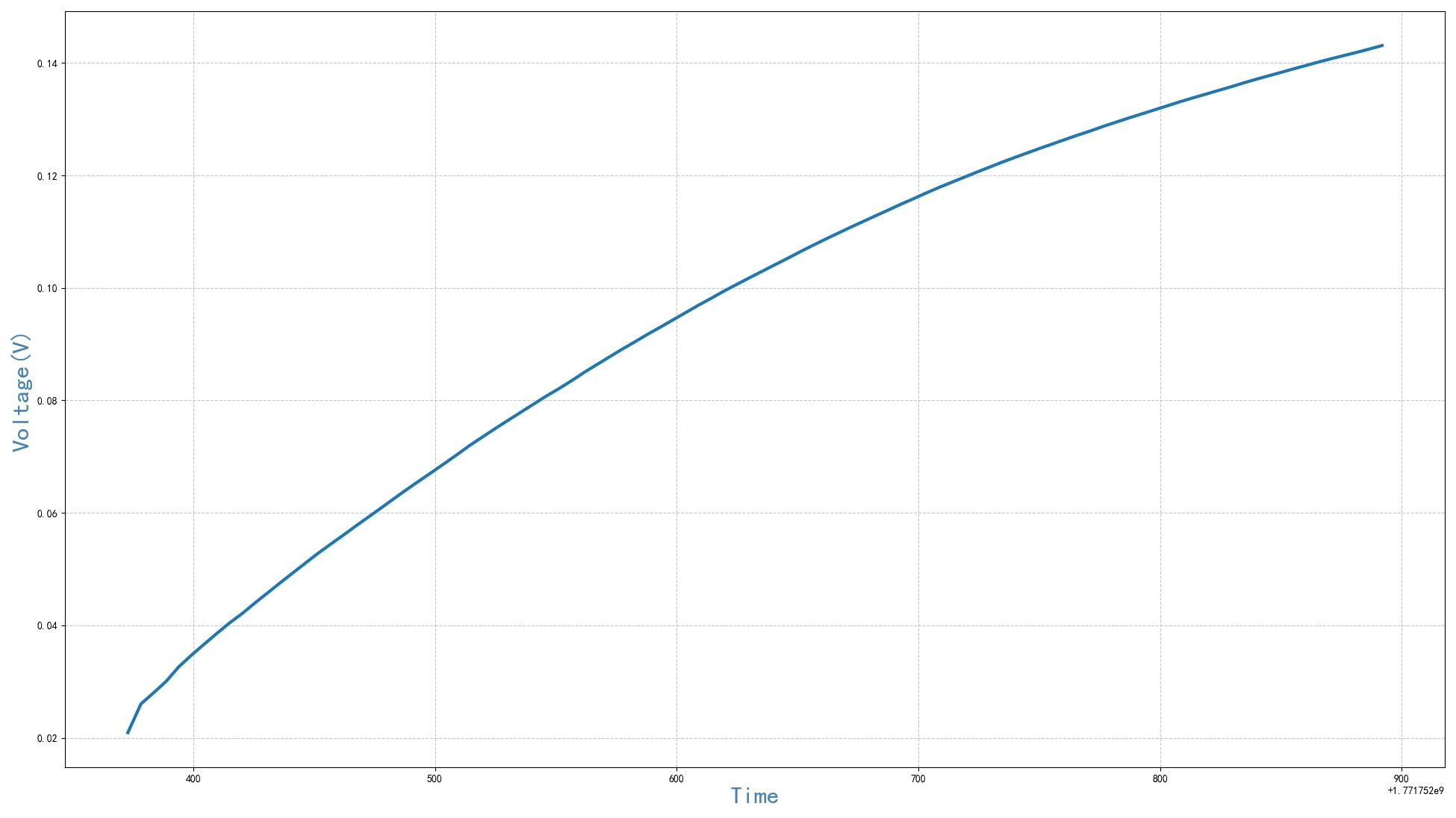

在±10V供电条件下，测得负输入端电压变化曲线如图1所示。电压从20mV逐渐上升至143mV，整个过程约48分钟。

通过计算电压变化率，得到平均输入电流为235fA。值得注意的是，曲线呈现明显的非线性特征，这表明：

• 输入电流随电压变化而变化
• 可能存在额外的漏电流路径
• 电容的介电吸收效应在起作用

4.1.2 正输入端电流

正输入端测量结果显示平均电流为112.7fA，方向同样是流入芯片。这与理论预期不符——通常CMOS运放的输入电流应该是双向且基本对称的。

4.2 5V供电下的测量

降低供电电压至±5V后，测量结果如下：

• 负输入端平均电流：59.4fA
• 正输入端平均电流：40.4fA

电流值与供电电压大致呈比例关系，这强烈暗示我们测量的可能不是运放本身的输入电流，而是PCB表面的漏电流。

5. 问题诊断与改进方案

5.1 当前测量的主要问题

通过分析测量数据，发现两个异常现象：

1. 测得电流值比数据手册标称值(2fA)大1-2个数量级
2. 电流始终为流入方向，不符合CMOS输入级的特性

根本原因在于测试板设计缺陷——缺少必要的保护环(Guard Ring)设计。输入引脚与负电源之间的PCB表面漏电流被误测为运放输入电流。

5.2 改进措施

为解决上述问题，需要重新设计测试板，重点改进：

1. 增加保护环设计，将输入引脚完全包围并接地
2. 采用特氟龙绝缘柱抬高关键节点
3. 使用更短的引线和更优的布局
4. 增加局部屏蔽措施

保护环的具体实施要点：

• 环宽度至少0.5mm
• 与信号线间距0.3mm
• 多点接地
• 覆盖PCB两面

6. 关键经验总结

在这次测量实践中，我总结了几个超低电流测量的重要经验：

1. PCB设计至关重要：

   • 保护环必须完整包围敏感节点
   • 优先使用聚四氟乙烯或陶瓷基板
   • 避免使用焊锡掩膜

2. 环境控制要点：

   • 测量前用异丙醇清洁PCB
   • 保持环境湿度低于40%
   • 使用电离风机消除静电荷

3. 测量技巧：

   • 先测量系统本底噪声
   • 采用多次测量取平均
   • 记录环境温湿度

4. 数据分析建议：

   • 关注曲线的非线性特征
   • 比较不同供电电压下的结果
   • 进行正反向交叉验证

7. 后续改进方向

基于本次测量发现的问题，下一步计划：

1. 重新设计测试板，加入完整保护环
2. 比较不同电容类型的影响
3. 评估环境湿度对测量的影响
4. 尝试低温测量降低热噪声

特别需要注意的是，在飞安级测量中，任何细节都可能成为误差来源。例如：

• 手指靠近电路板就会引入明显干扰
• 普通FR4板材的体电阻不够高
• 甚至测试线缆的微小振动都会带来噪声

这次实验虽然没能获得理想的测量结果，但揭示了超低电流测量中的诸多实际问题，为后续工作提供了宝贵的经验。在精密电路设计中，理解测量局限性与理解器件本身同样重要。
