Xilinx FPGA开发文档获取与使用全指南

1. Xilinx芯片文档资源获取指南

作为一名FPGA开发工程师，我深知官方文档在项目开发中的重要性。Xilinx（现为AMD旗下品牌）的芯片文档是开发过程中不可或缺的参考资料，包含了器件特性、设计指南、应用笔记等关键信息。本文将详细介绍如何高效获取Xilinx芯片的各类文档资源。

1.1 官方文档的重要性

Xilinx官方文档是开发过程中最权威的参考资料，主要包括以下几类：

• 数据手册（Datasheet）：包含芯片的基本参数和电气特性
• 用户指南（User Guide）：详细说明IP核和开发工具的使用方法
• 应用笔记（Application Note）：提供特定应用场景的解决方案
• 参考设计（Reference Design）：展示典型应用的实现方法

这些文档不仅能帮助我们正确使用芯片功能，还能避免设计中的常见错误，提高开发效率。

2. 文档获取详细步骤

2.1 访问AMD/Xilinx官网

首先打开浏览器，访问AMD官方网站（现Xilinx官网已整合至AMD站点）：

code复制https://www.amd.com/zh-cn.html

注意：由于公司收购关系，原Xilinx官网已重定向至AMD站点，但FPGA相关内容仍保持独立分类。

2.2 导航至FPGA产品页面

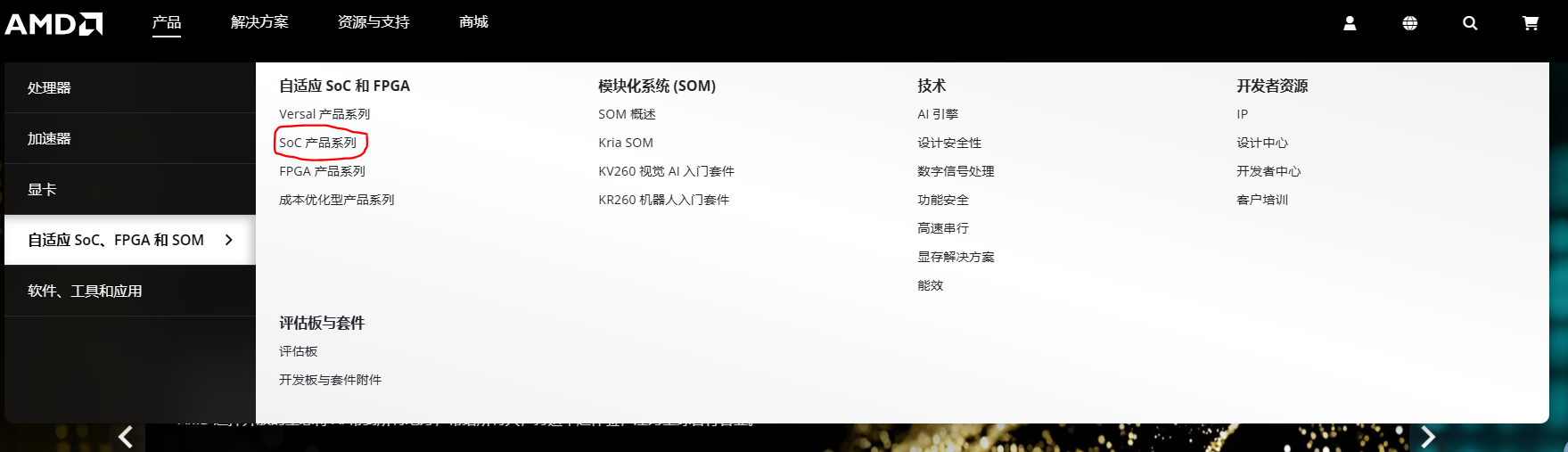

在官网顶部导航栏找到"产品"菜单，将鼠标悬停其上会显示下拉菜单。在下拉菜单中选择"自适应SoC和FPGA"类别，这里包含了所有Xilinx FPGA和SoC产品。

2.3 选择具体产品系列

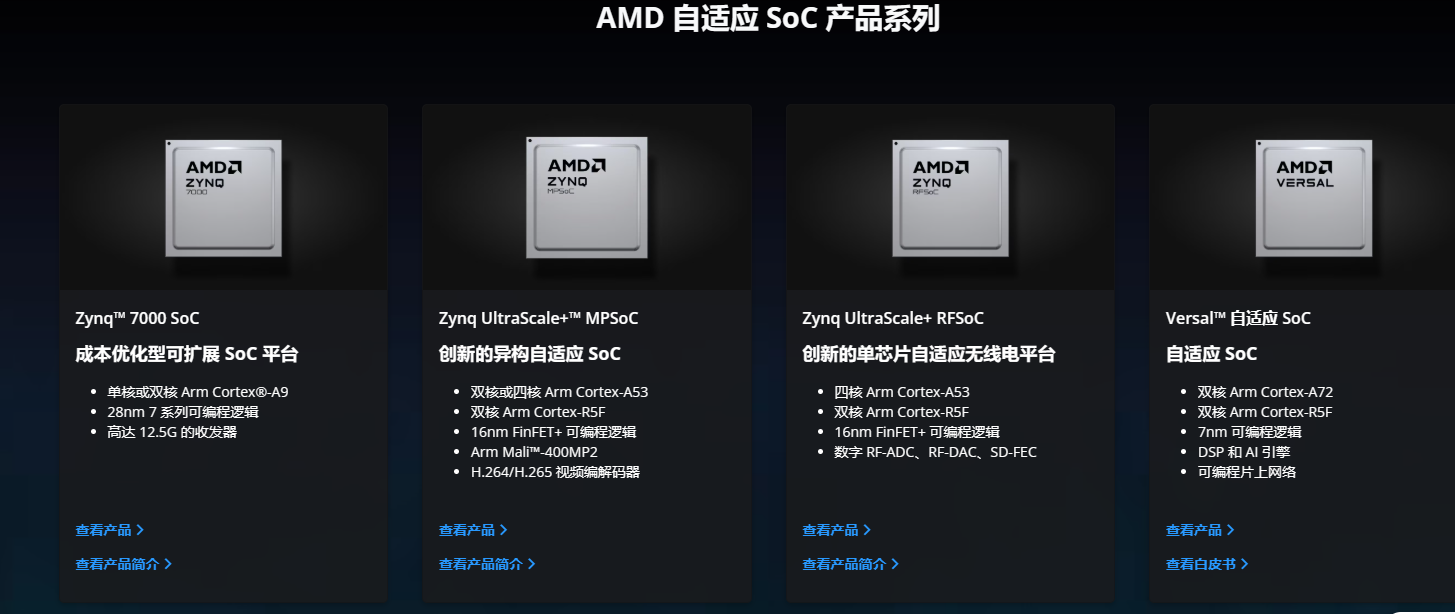

Xilinx产品线主要分为以下几个系列：

• Versal：自适应计算加速平台
• Zynq UltraScale+ MPSoC：带处理器的可编程SoC
• Artix-7：低成本FPGA
• Kintex-7：中端FPGA
• Virtex-7：高端FPGA

根据项目需求选择对应的产品系列，点击"查看产品"按钮进入详情页。

2.4 查找设计资源

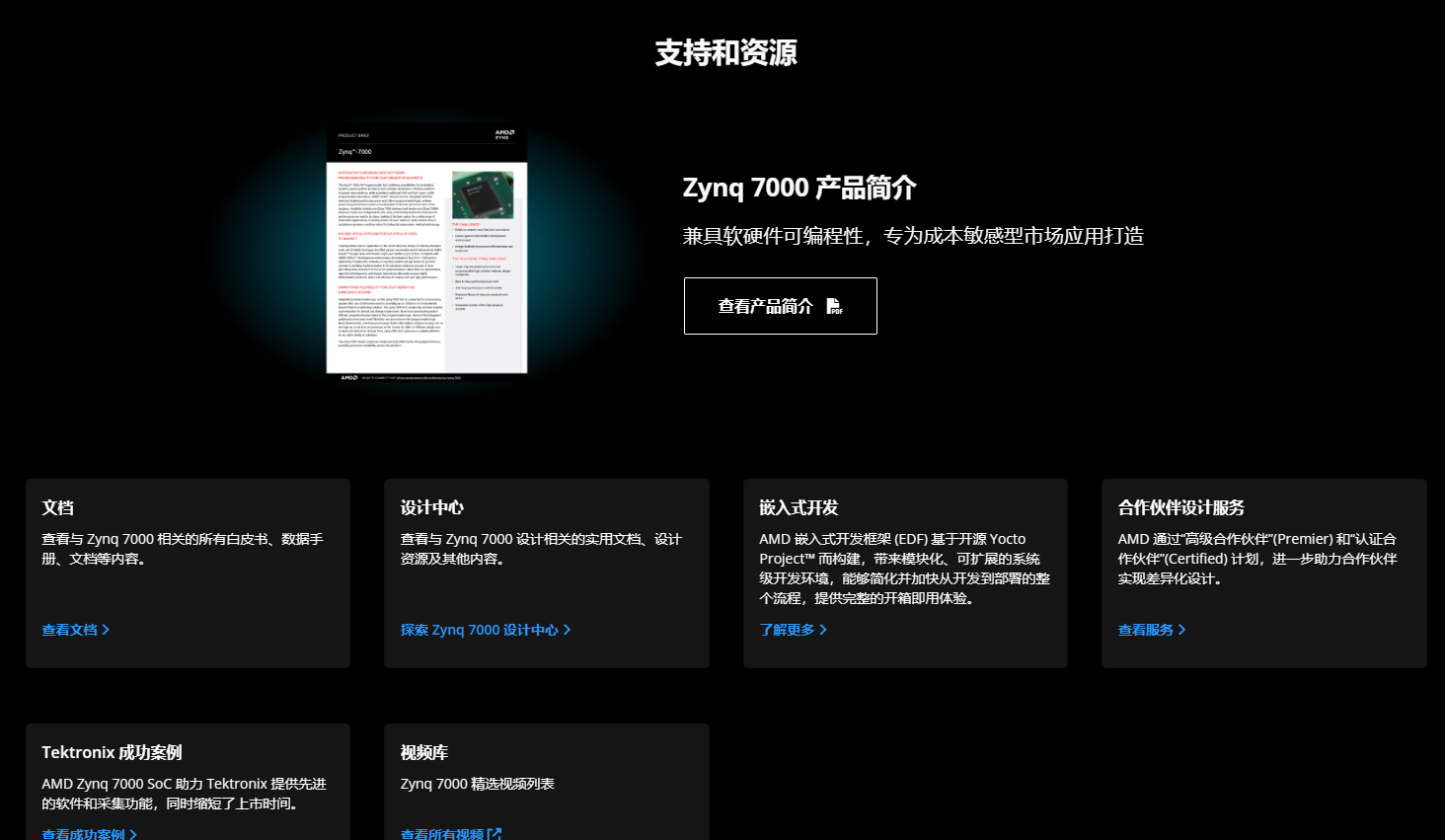

在产品详情页面中，向下滚动至"支持和资源"部分。这里通常包含以下重要资源：

1. 设计中心：包含所有技术文档和参考设计
2. 开发工具：提供Vivado等开发工具的下载链接
3. 社区支持：链接至官方论坛和知识库

点击"设计中心"进入文档下载页面。

3. 关键文档类型与使用技巧

3.1 文档分类与用途

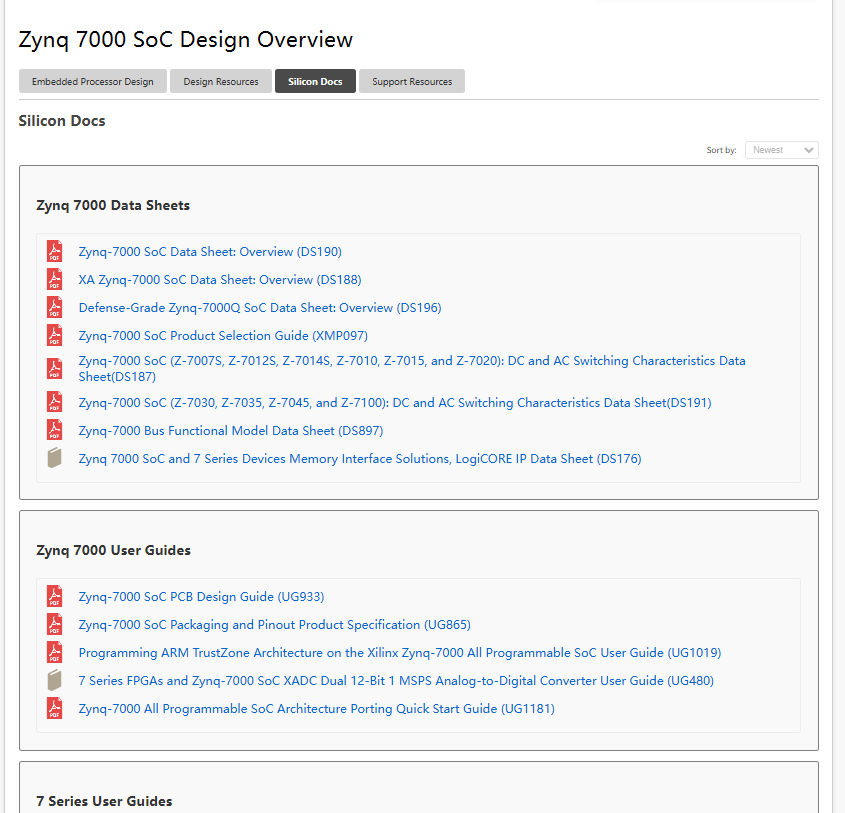

在设计中心页面，文档通常按以下类别组织：

3.2 文档搜索技巧

在文档库中快速找到所需资料的几个技巧：

1. 使用文档编号搜索：如UGxxx表示用户指南，PGxxx表示产品指南
2. 按产品型号筛选：确保选择的文档与使用的芯片型号匹配
3. 查看文档版本：选择与所用工具版本匹配的文档

实操心得：我通常会下载PDF版本到本地，使用Acrobat建立文档库，方便全文检索和交叉引用。

4. 功耗评估工具的使用

Xilinx提供专门的功耗评估工具（Power Estimator），可帮助工程师在设计初期估算FPGA的功耗需求。工具下载地址：

code复制https://www.amd.com/en/products/adaptive-socs-and-fpgas/technologies/power-efficiency/power-estimator.html

4.1 工具使用步骤

1. 下载并安装对应版本的功耗评估工具
2. 选择目标器件型号
3. 配置设计参数（逻辑资源利用率、时钟频率等）
4. 输入环境条件（结温、空气流速等）
5. 生成功耗报告

4.2 功耗评估注意事项

• 早期评估时至少考虑20%的余量
• 关注不同工作模式下的功耗变化
• 比较不同器件型号的功耗效率
• 考虑散热方案对实际功耗的影响

5. 常见问题与解决方案

5.1 文档下载问题

问题：无法找到特定型号的文档
解决方案：

1. 确认产品型号拼写是否正确
2. 尝试使用文档编号搜索
3. 检查是否选择了正确的产品系列

5.2 文档版本问题

问题：文档内容与工具版本不匹配
解决方案：

1. 查看工具帮助菜单中的文档版本信息
2. 在文档页面查找版本历史记录
3. 下载与工具版本匹配的文档

5.3 技术术语理解

问题：文档中的专业术语难以理解
解决方案：

1. 查阅Xilinx术语表（Glossary）
2. 在官方论坛搜索相关讨论
3. 参考其他工程师的博客解读

6. 文档管理建议

在实际项目中，我总结出以下文档管理经验：

1. 按项目建立文件夹结构，分类存放各类文档
2. 在重要文档中添加书签和注释
3. 定期检查并更新到最新版本
4. 建立团队共享文档库
5. 对关键参数和配置做本地备份

对于复杂项目，建议创建文档索引表，记录各文档的用途、版本和关键信息位置，方便团队成员快速查找。
