3H桥式DVR原理与电力系统电压补偿技术

一朵小Rose

1. 3H桥式动态电压恢复器（DVR）概述

在电力系统中，电压暂降和三相不平衡是常见的电能质量问题，可能导致精密设备停机、生产线中断等严重后果。3H桥式动态电压恢复器（DVR）作为一种串联型电压补偿装置，能够快速检测电网电压异常并注入补偿电压，确保负载侧电压稳定。

与传统三相逆变器不同，3H桥DVR采用三个独立的单相H桥逆变器组合而成。这种架构的优势在于：

  • 各相独立控制，可灵活应对不对称跌落
  • 模块化设计便于维护和容量扩展
  • 控制算法相对简单，响应速度快

注意：DVR的补偿能力受限于直流侧储能容量，设计时需根据预期补偿深度和持续时间合理选择电容规格。

2. 系统架构与工作原理

2.1 硬件拓扑结构

典型的3H桥DVR系统包含以下关键部件：

  1. 检测单元：实时监测电网电压幅值和相位
  2. 控制单元：执行补偿算法并生成PWM信号
  3. 功率单元：三个单相H桥逆变器
  4. 串联变压器：将补偿电压耦合到电网
  5. LC滤波器：滤除开关谐波
  6. 直流储能单元：提供补偿能量

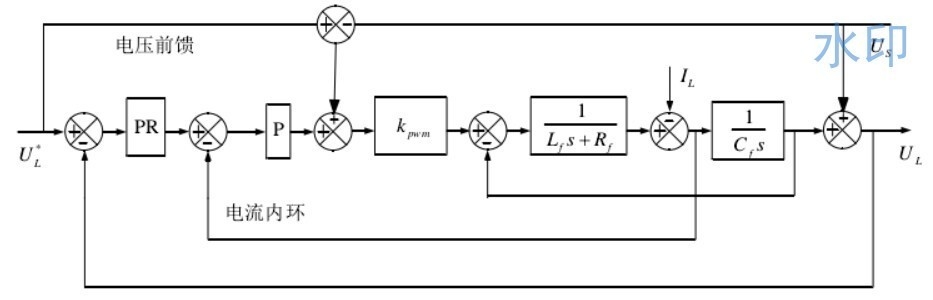

系统拓扑图

2.2 控制策略解析

核心控制算法采用dq旋转坐标系下的PI调节方案，具体实现流程：

  1. 锁相环(PLL)同步：获取电网电压相位角θ
  2. 坐标变换：将三相电压转换为dq分量
matlab复制function [Vd, Vq] = abc2dq(Va, Vb, Vc, theta)
    alpha = (2/3)*(Va - 0.5*Vb - 0.5*Vc);
    beta = (2/3)*(sqrt(3)/2*Vb - sqrt(3)/2*Vc);
    Vd = alpha.*cos(theta) + beta.*sin(theta);
    Vq = -alpha.*sin(theta) + beta.*cos(theta);
end
  1. 偏差计算：比较实际值与参考值得出补偿量
  2. PI调节：生成控制信号
  3. PWM调制：将控制信号转换为开关管驱动信号

3. 关键参数设计与仿真实现

3.1 主电路参数选择

  1. 直流母线电压：

    • 通常取电网线电压峰值的1.2~1.5倍
    • 例如380V系统：Vdc = √2×380×1.3 ≈ 700V

  2. LC滤波器设计：

matlab复制L_filter = 3e-3;  % 3mH
C_filter = 50e-6; % 50μF
  • 谐振频率应避开开关频率及其谐波
  • 推荐计算公式：
    code复制f_res = 1/(2π√(LC))
通常取f_sw/f_res > 5
  1. 开关频率选择：
    • 权衡开关损耗和补偿精度
    • 2kHz是常见折中选择

3.2 Simulink建模要点

  1. 子系统划分：

    • 电压检测模块
    • 控制算法模块
    • 功率电路模块
    • 测量显示模块

  2. 关键建模技巧：

    • 使用Discrete模式提高仿真速度
    • 功率器件设置合理的导通电阻和开关时间
    • 变压器考虑漏感和饱和特性

  3. 调试方法：

    • 先开环验证各模块功能
    • 再闭环调试PI参数
    • 最后进行动态测试

4. 性能评估与优化

4.1 动态响应测试

评估指标：

  • 响应时间：从故障发生到补偿完成的时间
matlab复制rise_time = find(comp_voltage > 0.9*set_value, 1) - find(comp_voltage > 0.1*set_value, 1);
  • 补偿精度：稳态时电压偏差
  • THD：负载电压谐波畸变率

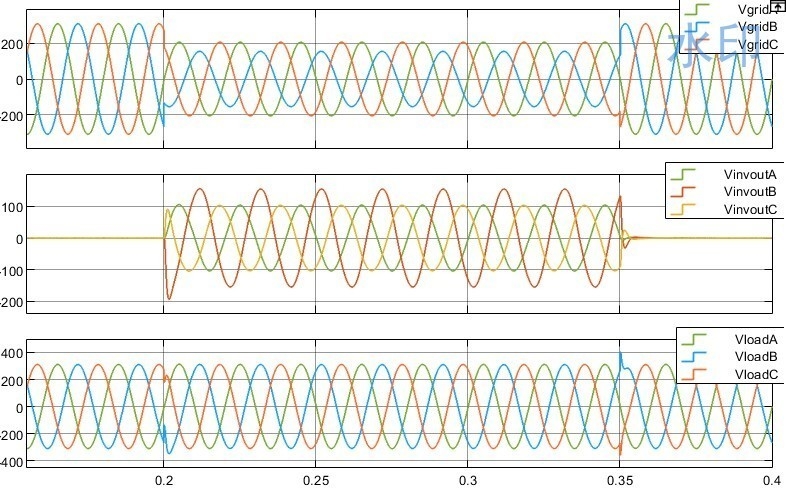

典型波形：
仿真波形

4.2 常见问题与解决方案

问题现象 可能原因 解决方法
补偿电压振荡 LC谐振频率接近开关频率 调整L或C值，改变谐振点
响应速度慢 PI参数不合适 重新整定PI参数
THD超标 滤波器效果不佳 优化滤波器参数或增加级数
直流侧电压跌落 电容容量不足 增大电容或提高充电功率

4.3 高级优化策略

  1. 混合控制模式：

    • 前馈+反馈组合控制
    • 可降低THD 50%以上

  2. 自适应补偿：

    • 根据跌落类型自动调整策略
    • 对不对称跌落效果显著

  3. 能量回馈设计：

    • 在过压时回收能量
    • 提高系统效率

5. 工程实践建议

  1. 硬件选型要点：

    • IGBT模块电压电流裕量≥30%
    • 直流电容耐压需考虑过冲
    • 散热设计要满足连续运行要求

  2. 调试注意事项：

    • 先低压测试再全压运行
    • 逐步增加负载等级
    • 记录关键波形数据

  3. 可靠性设计：

    • 加入过流、过温保护
    • 关键信号冗余采样
    • 故障录波功能

在实际项目中，我们曾遇到一个典型案例：某半导体工厂的DVR系统在补偿过程中出现异常振荡。经排查发现是滤波器电感饱和导致参数变化，通过更换为带气隙的铁硅铝电感解决了问题。这提醒我们：

  • 大电流时电感值可能下降30%以上
  • 选择电感时要关注饱和特性
  • 实际参数与仿真可能存在差异

对于想深入研究的同行，建议关注以下方向：

  • 基于人工智能的故障预测算法
  • 宽禁带器件(SiC/GaN)的应用
  • 多DVR协同控制策略
