1. STM32G474 ADC+DMA+TIM多通道采集问题全解析
最近在调试STM32G474的ADC多通道采集时，遇到了几个让人头疼的问题。ADC作为模拟信号采集的核心模块，其稳定性直接影响整个系统的可靠性。本文将详细记录我在使用STM32CubeMX配置ADC+DMA+TIM组合时踩过的坑，以及最终解决问题的完整方案。
1.1 问题现象与背景
在嵌入式硬件开发中，ADC（模数转换器）的配置看似简单，实则暗藏玄机。我使用的是STM32G474系列单片机，需要实现多通道ADC采集，并通过DMA传输数据，由TIM定时器触发采样。这种配置在工业控制、传感器数据采集等场景非常常见。
调试过程中遇到了三个典型问题：
- 启用ADC校验后无法获取有效数据
- 校准时程序卡死在
while (LL_ADC_IsCalibrationOnGoing(ADC1)) - ADC启动后卡死在
while(!LL_ADC_IsActiveFlag_ADRDY(ADC1))
这些问题看似简单，但背后涉及ADC初始化时序、时钟稳定时间等关键因素。接下来我将结合STM32G474参考手册和实际调试经验，详细分析问题原因和解决方案。
2. 问题分析与解决方案
2.1 ADC校验无数据问题
现象描述：
当启用ADC校验功能后，ADC无法产生有效转换数据，DMA缓冲区始终为0。
原因分析：
STM32的ADC模块在校验过程中会重新校准内部电路，这个过程需要一定的时间。根据STM32G474参考手册（RM0440）第18.3.5节，ADC校准后需要等待至少10μs的稳定时间才能开始正常转换。
解决方案：
在校验完成后添加50ms延时（实际远大于最小要求，但确保了稳定性）：
c复制LL_ADC_StartCalibration(ADC1);
while (LL_ADC_IsCalibrationOnGoing(ADC1));
LL_mDelay(50); // 关键延时
注意：虽然手册要求的最小延时是10μs，但在实际应用中，特别是电源质量不理想的情况下，适当增加延时可以提高稳定性。我测试发现50ms是一个比较稳妥的值。
2.2 校准卡死问题
现象描述：
程序在校准阶段卡死在while (LL_ADC_IsCalibrationOnGoing(ADC1))循环。
深层原因：
这个问题通常与ADC时钟配置有关。STM32G474的ADC时钟源可以来自PLL或HCLK，但必须满足：
- 时钟频率在规定的范围内（通常2.5-60MHz）
- 时钟稳定后才能开始校准
完整解决方案：
- 检查时钟树配置，确保ADC时钟源已正确启用
- 在开始校准前添加时钟稳定延时：
c复制LL_ADC_Enable(ADC1);
LL_mDelay(1); // 等待时钟稳定
LL_ADC_StartCalibration(ADC1);
2.3 ADRDY标志位卡死问题
现象描述：
ADC启动后卡死在等待ADRDY标志位的循环while(!LL_ADC_IsActiveFlag_ADRDY(ADC1))。
技术背景：
ADRDY标志表示ADC已准备好开始转换。根据手册，从ADC使能到ADRDY置位需要一定时间，这段时间被称为"ADC启动时间"。
根本原因：
STM32G474的ADC启动时间受以下因素影响：
- 供电电压（VDDA）
- 温度
- 时钟频率
- 内部参考电压稳定时间
优化方案：
c复制LL_ADC_Enable(ADC1);
LL_mDelay(50); // 等待ADC完全启动
if(!LL_ADC_IsActiveFlag_ADRDY(ADC1)) {
// 可添加超时处理逻辑
}
3. STM32CubeMX配置详解

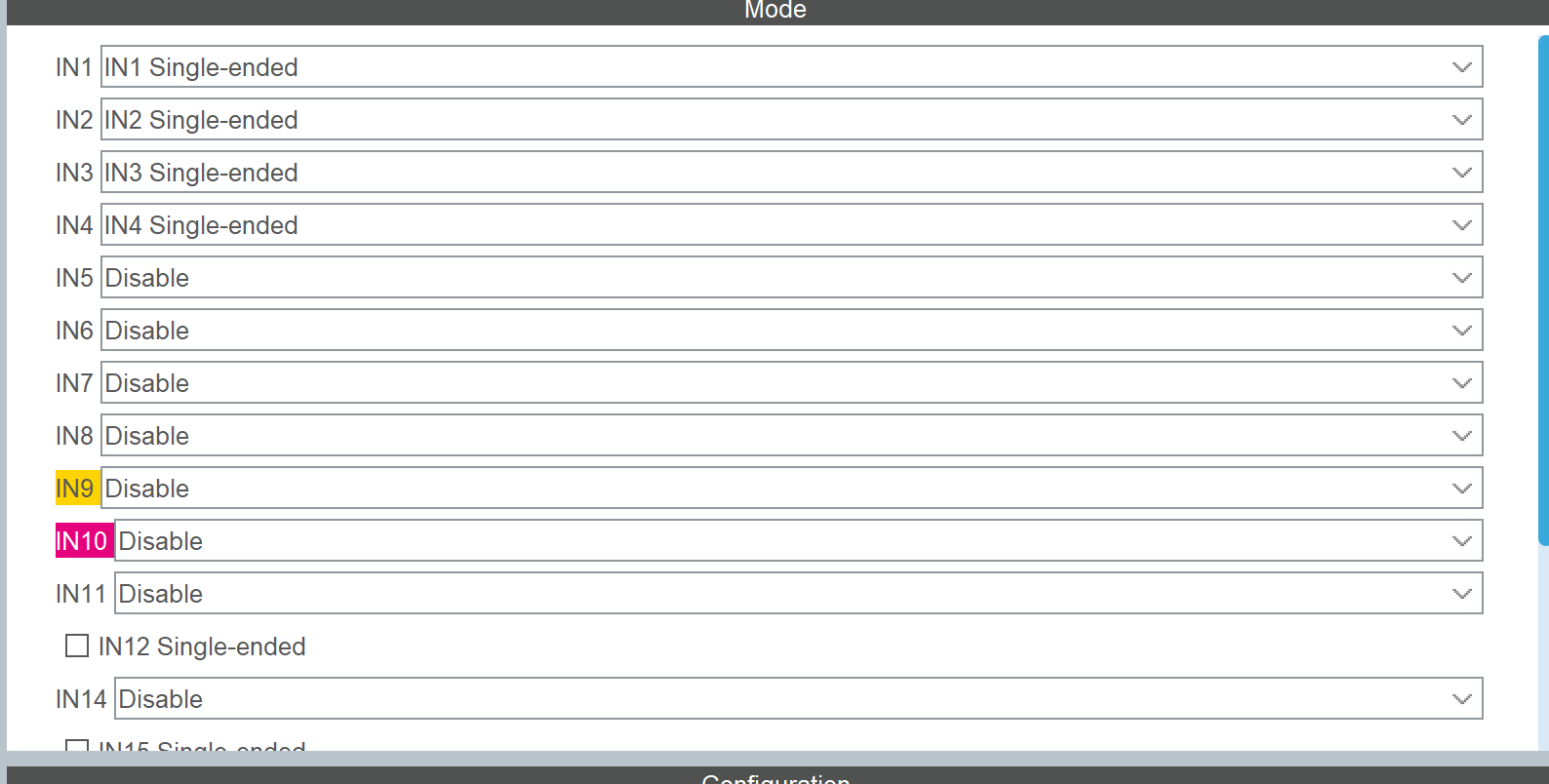

3.1 ADC模块配置
正确的CubeMX配置是ADC正常工作的基础。以下是关键配置项：
-
时钟源选择：
- 建议使用独立的PLL时钟源
- 频率设置在20-30MHz之间（平衡速度和精度）
-
分辨率设置：
- 12位分辨率（STM32G474最高支持16位，但需要权衡转换时间）
-
数据对齐：
- 右对齐（更符合常规数据处理习惯）
-
扫描模式：
- 启用（多通道必须）
- 连续转换模式禁用（由TIM触发）
-
DMA设置：
- 循环模式
- 数据宽度匹配ADC分辨率

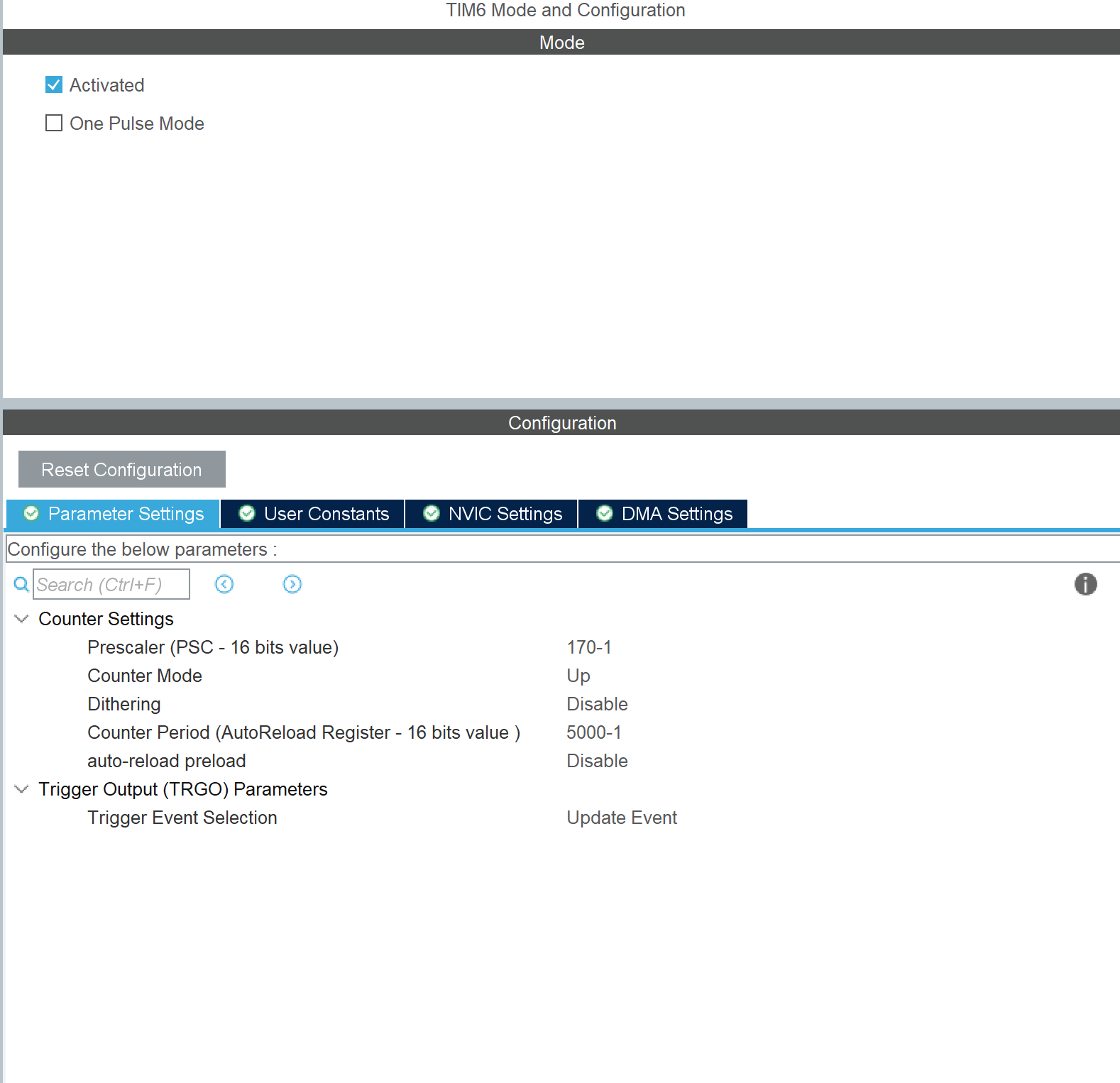

3.2 TIM触发配置
使用TIM定时器触发ADC采样是精准控制采样间隔的最佳方式。关键配置：
-
TIM基础配置：
- 时钟源：内部时钟
- 预分频和自动重载值根据所需采样率计算
-
触发输出：
- 主模式选择"更新事件"
- 触发输出使能
-
ADC触发设置：
- 触发源选择TIMx_TRGO
- 触发边沿：上升沿

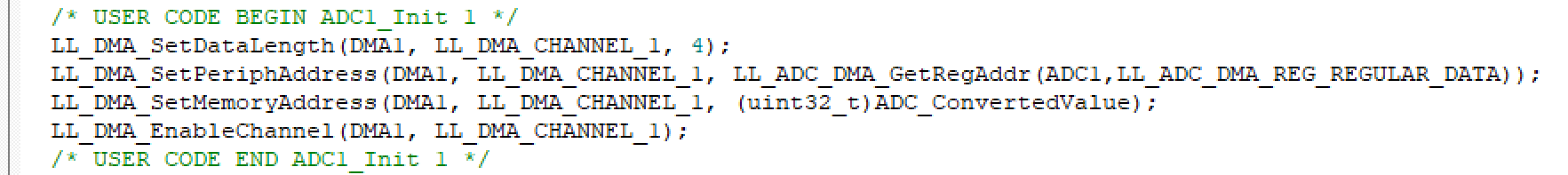

3.3 DMA配置要点
DMA配置直接影响数据传输的可靠性：
-
模式选择：
- 循环模式（持续采集）
- 内存增量使能（多通道）
-
数据宽度：
- 外设端：字（32位）
- 内存端：半字（16位）
-
优先级：
- 高优先级（确保数据不丢失）
4. 完整代码实现与调试技巧
4.1 初始化代码结构
c复制void ADC_Init(void) {
// 1. 使能ADC时钟
LL_APB2_GRP1_EnableClock(LL_APB2_GRP1_PERIPH_ADC1);
// 2. 基本参数配置
LL_ADC_SetResolution(ADC1, LL_ADC_RESOLUTION_12B);
LL_ADC_SetDataAlignment(ADC1, LL_ADC_DATA_ALIGN_RIGHT);
// 3. 启用ADC
LL_ADC_Enable(ADC1);
LL_mDelay(1); // 时钟稳定等待
// 4. 校准
LL_ADC_StartCalibration(ADC1);
while (LL_ADC_IsCalibrationOnGoing(ADC1));
LL_mDelay(50); // 校准后稳定时间
// 5. 等待ADRDY
LL_ADC_Enable(ADC1);
LL_mDelay(50);
if(!LL_ADC_IsActiveFlag_ADRDY(ADC1)) {
Error_Handler();
}
// 6. 配置DMA
ADC_DMA_Config();
// 7. 启用DMA和ADC
LL_ADC_Enable(ADC1);
LL_TIM_EnableCounter(TIM3); // 启动触发定时器
}
4.2 调试技巧与常见问题
调试工具使用：
- 逻辑分析仪：监控TIM触发信号和ADC转换完成信号
- STM32CubeMonitor：实时查看ADC转换值
- 断点调试：在DMA中断设置断点检查数据
常见问题排查表：
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| DMA数据不全 | 内存缓冲区太小 | 增大缓冲区或降低采样率 |
| 数据跳动大 | 参考电压不稳 | 检查VDDA滤波电容 |
| 定时触发不工作 | TIM配置错误 | 检查TIM主模式设置 |
| 部分通道数据错误 | 采样时间不足 | 增加通道采样时间 |
5. 性能优化建议
5.1 采样时序优化
多通道ADC采样时，通道切换需要时间。建议：
-
设置合适的采样时间：
- 高阻抗源：≥7.5个ADC时钟周期
- 低阻抗源：≥3个周期
-
使用交替采样模式（STM32G474特有功能）：
c复制
LL_ADC_SetMultimode(ADC1, LL_ADC_MULTI_DUAL_REG_SIMULT);
5.2 电源噪声抑制
ADC精度受电源噪声影响显著：
- 确保VDDA和VSSA有足够的滤波电容（至少1μF+100nF）
- 使用独立的LDO为模拟部分供电
- 在PCB布局时，将模拟和数字地分开，单点连接
5.3 温度补偿
STM32G474内置温度传感器，可用于补偿：
c复制float Get_Temperature(void) {
LL_ADC_SetCommonPathInternalCh(ADC1, LL_ADC_PATH_INTERNAL_TEMPSENSOR);
LL_ADC_REG_StartConversion(ADC1);
while(!LL_ADC_IsActiveFlag_EOC(ADC1));
uint16_t temp = LL_ADC_REG_ReadConversionData12(ADC1);
return ((float)temp * 3.3 / 4095 - 0.76) / 0.0025 + 25;
}
经过上述优化和问题修复，我的ADC采集系统现在可以稳定工作，16通道连续采集时采样率可达1Msps。最关键的经验就是：STM32的ADC对时序非常敏感，适当的延时往往是解决问题的关键，但也要注意延时会降低系统实时性，需要在稳定性和性能之间找到平衡点。
