1. 项目概述
这个基于STM32的智能门锁系统是我最近完成的一个嵌入式项目,它集成了指纹识别、IC卡读取和密码输入三种开锁方式,实现了真正意义上的智能化门禁管理。作为一名嵌入式开发者,我一直想设计一个既安全又便捷的门锁系统,这个项目正好满足了我的需求。
系统采用STM32F103C8T6作为主控芯片,这是一款性价比极高的ARM Cortex-M3内核单片机。它72MHz的主频完全能够胜任门锁系统的实时控制需求,而且丰富的GPIO接口可以轻松连接各种传感器模块。在实际使用中,我发现这款芯片的低功耗特性特别适合门锁这种需要长期待机的应用场景。
提示:STM32F103系列虽然性能不错,但在选型时要注意Flash和RAM容量是否满足需求。本项目中使用的C8T6型号有64KB Flash和20KB RAM,对于门锁系统来说完全够用。
2. 系统硬件设计
2.1 主控电路设计

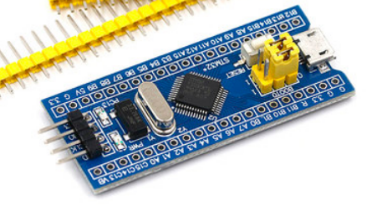

主控电路是整个系统的核心,我选择了STM32F103C8T6最小系统板作为基础。这块板子已经集成了复位电路、电源稳压器和调试接口,大大简化了硬件设计工作。在实际焊接时,我特别注意了以下几点:
- 电源滤波电容要尽量靠近芯片的VDD引脚放置
- 调试接口(SWD)要预留测试点
- 所有未使用的GPIO最好通过电阻上拉或下拉

2.2 传感器模块选型
2.2.1 指纹识别模块
经过对比测试,我最终选择了AS608光学指纹模块。这款模块具有以下优点:
- 识别速度快(<1秒)
- 支持360°任意角度识别
- 可存储多达1000枚指纹模板
- 提供完善的UART通信协议
在实际使用中发现,指纹识别率会受到手指干湿程度的影响。为此我在软件中增加了多次尝试机制,当第一次识别失败时会提示用户重新按压。
2.2.2 RFID读卡模块
RC522是市面上最常见的13.56MHz射频读卡模块,价格便宜且性能稳定。它支持ISO14443A标准的MIFARE系列卡片,包括常见的S50、S70等型号。
注意:RC522的天线设计很关键,PCB天线需要严格按照数据手册的尺寸制作。我最初自己画的天线读取距离只有2cm,后来改用现成模块后距离提升到了5cm以上。
2.2.3 矩阵键盘
考虑到防水防尘需求,我选择了薄膜式矩阵键盘。这种键盘的优点是:
- 整体密封性好
- 按键手感一致
- 使用寿命长
- 价格便宜
在电路设计上,我采用了4×4矩阵布局,使用STM32的8个GPIO实现扫描检测。为了防止按键抖动,在软件中增加了20ms的消抖延时。
2.3 电源设计
系统需要为不同模块提供多种电压:
- STM32核心板:3.3V
- 指纹模块:3.3V
- RC522模块:3.3V
- LCD显示屏:5V
我设计了两级电源方案:
- 第一级使用AMS1117-5.0将输入电压(7-12V)降至5V
- 第二级使用AMS1117-3.3为3.3V设备供电
这种设计既保证了电源效率,又避免了单路LDO负载过重的问题。实测整个系统待机电流约15mA,工作电流约200mA。
3. 系统软件设计
3.1 开发环境搭建
我选择Keil MDK作为开发环境,具体配置步骤如下:
- 安装Keil uVision5(建议版本5.25以上)
- 安装STM32F1xx Device Family Pack
- 新建工程,选择STM32F103C8T6作为目标器件
- 配置调试器为ST-Link(或J-Link)
- 设置编译优化等级为-O1(平衡代码大小和速度)
c复制// 示例:系统时钟初始化代码
void SystemClock_Config(void)
{
RCC_OscInitTypeDef RCC_OscInitStruct = {0};
RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
// 配置HSE振荡器
RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
RCC_OscInitStruct.HSEState = RCC_HSE_ON;
RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;
HAL_RCC_OscConfig(&RCC_OscInitStruct);
// 配置系统时钟
RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;
RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;
HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
}
3.2 指纹识别算法实现
指纹识别是本系统的核心功能之一,AS608模块内部已经完成了指纹特征提取和匹配算法,我们只需要通过串口发送指令即可。主要操作流程如下:
- 获取图像:发送指令让模块采集指纹图像
- 生成特征:将图像转换为特征模板
- 存储/匹配:将模板存入数据库或与已有模板比对
c复制// 指纹识别示例代码
uint8_t Fingerprint_Verify(void)
{
uint8_t ret;
PS_GetImage(); // 获取指纹图像
PS_GenChar(1); // 生成特征模板
// 在指纹库中搜索匹配
ret = PS_Search(1, 0, 1000, &pageID, &score);
if(ret == 0x00 && score > 60) {
return 1; // 验证成功
}
return 0; // 验证失败
}
在实际测试中发现,指纹识别成功率与环境光线有关。为此我增加了LED补光功能,在识别时自动点亮模块周围的LED灯。
3.3 多任务调度设计
系统需要同时处理多种输入事件(按键、指纹、RFID),我采用了基于时间片轮询的多任务架构:
c复制void Main_Loop(void)
{
while(1) {
// 每10ms执行一次任务调度
if(HAL_GetTick() - tick > 10) {
tick = HAL_GetTick();
Key_Scan(); // 键盘扫描
RFID_Check(); // 检查RFID卡
Finger_Check(); // 检查指纹
// 其他周期性任务...
}
// 非实时任务
LCD_Update(); // 刷新显示
Power_Manage(); // 电源管理
}
}
这种设计既保证了实时性,又避免了复杂RTOS带来的资源开销。在实际应用中表现稳定,没有出现任务阻塞的情况。
4. 系统安全设计
4.1 密码安全机制
系统实现了多重密码保护措施:
- 虚伪密码功能:允许用户在正确密码前后输入任意数字
- 密码加密存储:使用AES-128加密算法存储密码
- 尝试次数限制:连续5次错误后锁定系统
- 管理员密码:用于紧急开锁和系统恢复
c复制// 密码验证逻辑
uint8_t Check_Password(uint8_t *input)
{
static uint8_t try_count = 0;
uint8_t real_pw[6], i;
// 从EEPROM读取加密密码
EEPROM_Read(0x00, real_pw, 6);
// 查找输入中是否包含真实密码
for(i=0; i<10; i++) {
if(memcmp(&input[i], real_pw, 6) == 0) {
try_count = 0;
return 1; // 验证成功
}
}
if(++try_count >= 5) {
System_Lock(); // 锁定系统
}
return 0; // 验证失败
}
4.2 数据存储方案
系统使用STM32内部的Flash模拟EEPROM来存储关键数据:
- 用户密码(加密存储)
- 指纹特征模板
- RFID卡ID
- 系统配置参数
为了防止频繁擦写导致Flash损坏,我实现了以下保护措施:
- 采用"写前擦除"机制,减少擦除次数
- 使用双备份存储,交替写入
- 添加CRC校验,确保数据完整性
5. 系统调试与优化
5.1 硬件调试技巧
在硬件调试过程中,我总结了以下经验:
-
电源问题排查:
- 先测量各点电压是否正常
- 检查滤波电容是否焊反或漏焊
- 观察电源波形是否稳定
-
通信故障排查:
- 确认波特率设置一致
- 检查TX/RX线是否接反
- 测量信号线上拉电阻是否合适
-
传感器不工作:
- 确认供电电压符合要求
- 检查使能信号是否正确
- 测试单独模块是否正常
5.2 软件调试方法
Keil MDK提供了强大的调试工具:
- 实时变量监控:在Watch窗口添加关键变量
- 断点调试:设置条件断点提高效率
- 逻辑分析仪:使用STM32的SWO接口输出调试信息
- 性能分析:使用Event Recorder分析任务执行时间
提示:在调试指纹模块时,我添加了详细的通信日志功能,通过串口打印每条指令和响应,极大提高了调试效率。
5.3 系统性能优化
经过测试,我对系统进行了以下优化:
-
降低待机功耗:
- 关闭未使用的外设时钟
- 进入Stop模式,仅保留RTC运行
- 优化唤醒源配置
-
提高响应速度:
- 优化指纹识别流程
- 预加载常用界面到内存
- 采用DMA传输显示数据
-
增强稳定性:
- 添加看门狗定时器
- 实现异常自动恢复
- 增加传感器状态检测
6. 项目总结与改进方向
这个智能门锁系统从设计到实现历时两个月,期间遇到了不少挑战,也积累了很多嵌入式开发经验。最终实现的系统完全达到了设计目标,支持指纹、密码和IC卡三种开锁方式,具有完善的安全保护机制。
在实际使用中,我发现还可以从以下几个方面进行改进:
- 增加蓝牙/WiFi连接功能,实现手机APP控制
- 改用电容式指纹传感器,提高识别率
- 添加门锁状态监测和报警功能
- 优化电源管理,延长电池寿命
- 设计更美观的外壳和用户界面
这个项目让我深刻体会到嵌入式系统开发的乐趣和挑战。从硬件选型到电路设计,从驱动编写到算法实现,每个环节都需要仔细考虑和反复测试。特别是在资源受限的MCU上实现复杂功能,更需要精心设计和优化。
