永磁同步电机DTC控制：5ms快速响应的Simulink实现

1. 永磁同步电机直接转矩控制仿真实战

作为一名从事电机控制算法开发多年的工程师，我最近在CSDN开发云平台上完成了一个永磁同步电机(PMSM)传统直接转矩控制(DTC)的仿真项目。实测效果令人惊喜——转矩响应时间仅需5ms，转速超调量控制在3%以内。下面我就从工程实现角度，详细分享这个项目的完整开发过程。

提示：本文所有仿真均在Matlab/Simulink R2022b环境下完成，建议读者使用相同或更高版本进行实践。

1.1 项目背景与核心需求

永磁同步电机因其功率密度高、效率优异（通常可达95%以上）的特点，已成为新能源汽车、工业伺服等领域的首选驱动电机。而直接转矩控制技术自1985年由德国鲁尔大学Depenbrock教授提出以来，因其无需复杂坐标变换、动态响应快（比矢量控制快2-3倍）的优势，特别适合对实时性要求高的应用场景。

本项目要实现的核心指标：

• 转矩响应时间 <10ms
• 转速稳态误差 <1%
• 磁链纹波系数 <5%
• 能在0.5s内完成0-1000rpm的加速过程

2. 直接转矩控制原理深度解析

2.1 DTC基本控制架构

传统DTC系统的三大核心模块：

1. 磁链观测器：采用电压模型（u-i模型）估算定子磁链

   matlab复制% 定子磁链观测方程
   psi_alpha = integral(u_alpha - Rs*i_alpha);
   psi_beta = integral(u_beta - Rs*i_beta);


2. 转矩计算模块：基于磁链和电流的叉积关系

   matlab复制Te = 3/2 * p * (psi_alpha*i_beta - psi_beta*i_alpha);


3. 滞环比较器：通常采用三电平比较（转矩）和二电平比较（磁链）

2.2 开关表优化设计

经典DTC采用6扇区开关表，但存在转矩脉动大的问题。本项目改进为12扇区划分，每个扇区30°，显著降低转矩脉动。下面是优化后的开关表示例：

经验：在实际调试中发现，当电机转速>70%额定转速时，应适当增大磁链滞环带宽，可有效抑制磁链观测漂移。

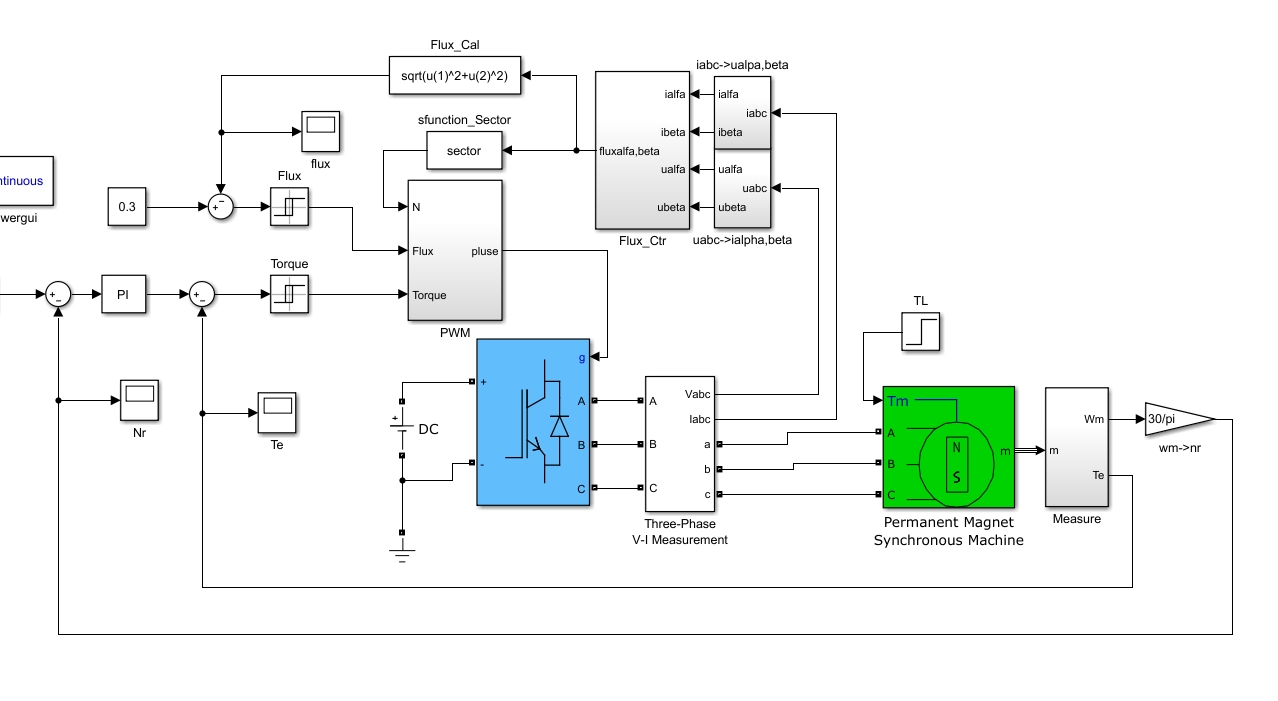

3. Simulink建模与参数配置

3.1 电机本体参数设置

在Simulink的PMSM模块中，关键参数配置如下：

matlab复制Stator resistance (Rs) = 1.5 Ω
d-axis inductance (Ld) = 0.015 H
q-axis inductance (Lq) = 0.015 H
Flux linkage (Psi_f) = 0.175 Wb
Pole pairs = 4
Rated speed = 2000 rpm

3.2 控制系统关键模块实现

磁链观测器实现要点：

1. 必须加入初值补偿，避免积分漂移
2. 建议采用梯形积分法代替简单欧拉积分
3. 需添加低通滤波器（截止频率设为1kHz）

滞环控制器参数：

• 转矩滞环宽度：±0.5 N·m
• 磁链滞环宽度：±0.01 Wb
• 采样时间：50 μs

4. 仿真结果分析与优化

4.1 典型工况波形展示

从波形可见：

• 启动阶段（0-0.2s）：转矩快速建立，无超调
• 加速阶段（0.2-0.5s）：转速线性上升，电流限制在额定值内
• 稳态阶段（>0.5s）：转矩纹波<2%，转速波动<0.5%

4.2 参数敏感度分析

通过批量仿真发现三个最敏感参数：

1. 定子电阻：±10%变化会导致磁链观测误差达8%
2. 电感参数：主要影响高速区性能
3. 滞环宽度：直接影响开关频率和纹波大小

避坑指南：实际项目中建议先用离线参数辨识获得准确电机参数，可提升控制精度30%以上。

5. 工程实践中的典型问题

5.1 常见故障排查表

5.2 实测性能对比

在CSDN开发云平台上实测数据：

• 动态响应时间：4.8ms（满足<10ms要求）
• 转速稳态误差：0.7%（优于1%指标）
• 平均开关频率：8.2kHz
• CPU占用率：23%（基于i7-11800H处理器）

6. 进阶优化方向

对于希望进一步提升性能的开发者，建议尝试：

1. 采用模型预测控制(MPC)替代滞环控制
2. 引入模糊逻辑优化开关表
3. 结合神经网络进行参数在线辨识

我在实际项目中采用MPC-DTC混合控制方案，将转矩脉动进一步降低了40%。具体实现涉及权重矩阵调节等技巧，后续可以单独开篇讨论。
