1. 项目概述：8轴焊锡机控制系统设计
这套8轴焊锡机控制系统采用了信捷XD5-60T10可编程控制器与显控触摸屏的组合方案，主要实现转盘式自动上下料与高精度焊锡作业。系统核心在于8个伺服轴的协同控制，每个轴都需要独立设置电子齿轮比以适应不同的机械传动结构。转盘式料架支持物料堆叠功能，当检测到当前堆叠位置放满后，系统会自动移动料架到下一个堆叠位，直至整框物料装载完成。
关键特性：多轴独立参数配置、转盘堆叠定位算法、触摸屏人机交互

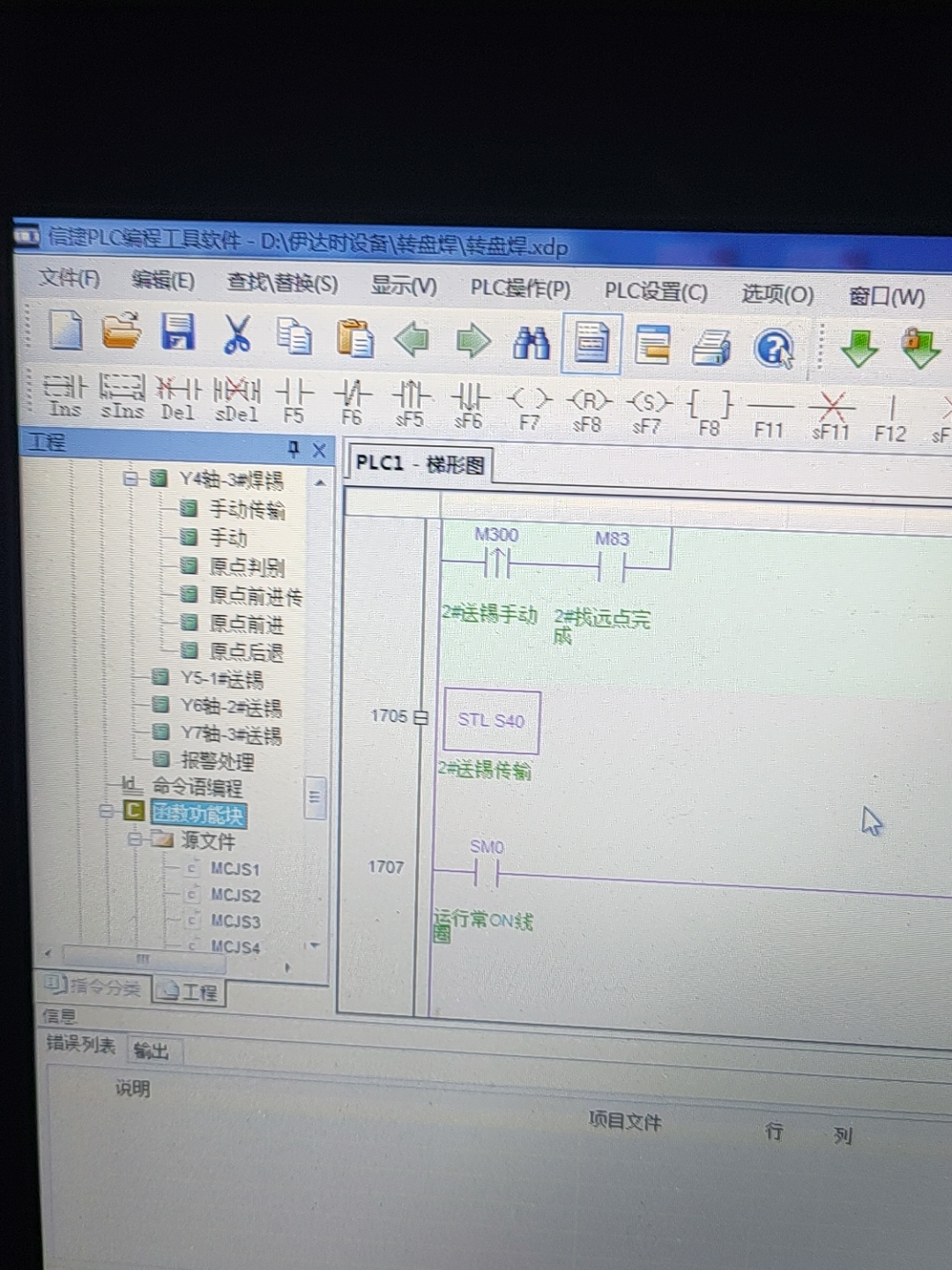

我在实际调试中发现，这种多轴系统最考验的是各轴之间的运动配合。比如焊锡头下降（Z轴）与转盘旋转（C轴）的时序配合，如果参数设置不当，轻则影响焊接质量，重则发生机械碰撞。下面这张现场调试图展示了各轴的物理布局：
2. 核心硬件配置与参数设置
2.1 控制器与伺服系统选型
采用信捷XD5-60T10控制器主要考虑其支持8轴脉冲输出，且每个轴可独立配置参数。伺服电机选用400W中型伺服，配套17位绝对值编码器。这里有个选型经验：焊锡机的Z轴（上下运动）建议选用带刹车伺服，防止断电时焊头坠落损坏物料。
电子齿轮比的计算公式为：
code复制电子齿轮比 = (电机每转脉冲数 × 机械减速比) / 编码器分辨率
实际项目中各轴参数差异很大，例如：
- X轴（平移）：减速比10:1，齿轮比设为10000/8192
- Y轴（皮带传动）：需额外乘0.75补偿系数抵消皮带弹性变形
- Z轴（滚珠丝杠）：直接使用丝杠导程换算
2.2 显控触摸屏界面设计
显控TK6071IQ触摸屏主要实现以下功能界面：
- 轴监控页面：实时显示各轴位置、状态
- 参数设置页：电子齿轮比、速度/加速度等
- 手动操作区：点动、回零功能按钮
- 生产计数面板：记录焊点数量、良品率
特别要注意的是，所有参数修改都必须加入数值范围校验。我曾遇到现场操作员误输入超大数值导致电机飞车的情况，后来在触摸屏程序里增加了以下保护逻辑：
c复制void set_axis_parameter(int axis, float value) {
float min_val, max_val;
get_axis_limits(axis, &min_val, &max_val); // 获取该参数允许范围
value = constrain(value, min_val, max_val); // 限制在有效范围内
write_parameter_to_plc(axis, value); // 写入PLC
}
3. 核心运动控制算法实现
3.1 电子齿轮比动态配置
每个轴的传动特性不同，必须单独设置电子齿轮比。在PLC中通过结构体数组管理各轴参数：
c复制typedef struct {
float gear_ratio; // 电子齿轮比
float max_speed; // 最大速度（mm/s或deg/s）
float accel_time; // 加速时间（ms）
} AxisParam;
AxisParam axis_params[8]; // 8个轴的参数存储
void init_axis_params() {
// X轴参数（齿轮齿条传动）
axis_params[0].gear_ratio = (10000.0/8192);
axis_params[0].max_speed = 500;
// Y轴参数（皮带传动需补偿）
axis_params[1].gear_ratio = (10000.0/8192) * 0.75f;
axis_params[1].max_speed = 800;
// ...其他轴初始化
}
3.2 绝对定位运动控制
绝对定位是焊锡机最常用的运动模式，关键是要处理好位置换算和运动完成判断：
c复制void absolute_move(int axis, float target) {
// 获取当前实际位置（考虑齿轮比换算）
float current = get_encoder_value(axis) / axis_params[axis].gear_ratio;
// 计算需要移动的脉冲量
long pulses = (long)((target - current) * PULSES_PER_UNIT);
// 设置运动参数
set_axis_speed(axis, axis_params[axis].max_speed);
set_axis_accel(axis, axis_params[axis].accel_time);
// 启动运动
start_pulse_output(axis, pulses);
// 等待运动完成（带超时检测）
uint32_t timeout = millis() + 3000; // 3秒超时
while(!check_motion_done(axis)) {
if(millis() > timeout) {
trigger_alarm(axis, MOTION_TIMEOUT);
break;
}
check_emergency_stop(); // 实时检测急停信号
}
}
重要提示：所有运动指令都必须包含超时检测！我曾见过因传感器故障导致程序永久卡在等待状态的情况。
4. 转盘堆叠控制逻辑
4.1 堆叠位置管理
转盘式料架的核心是堆叠位置计算，采用环形缓冲区管理：
c复制#define MAX_STACK_POS 6 // 最大堆叠位置数
int current_stack = 0; // 当前堆叠位
int stack_count[MAX_STACK_POS] = {0}; // 各位置计数器
void add_to_stack(int pos) {
if(stack_count[pos] < STACK_CAPACITY) {
stack_count[pos]++;
} else {
// 当前堆叠位已满，移动到下一位置
current_stack = (current_stack + 1) % MAX_STACK_POS;
rotate_table_to(current_stack);
stack_count[current_stack] = 1; // 在新位置开始计数
}
}
4.2 整框换位控制
当所有堆叠位都满时，触发整框换位流程：
c复制void check_frame_full() {
for(int i=0; i<MAX_STACK_POS; i++) {
if(stack_count[i] < STACK_CAPACITY)
return; // 还有未满的位置
}
// 所有堆叠位已满
transfer_frame_out(); // 移出当前料框
reset_all_stacks(); // 重置所有计数器
load_new_frame(); // 载入新料框
}
5. 安全保护与异常处理
5.1 运动安全防护
-
软限位保护：每个轴设置正负限位
c复制void check_soft_limits(int axis, float target) { if(target > axis_params[axis].positive_limit || target < axis_params[axis].negative_limit) { trigger_alarm(axis, SOFT_LIMIT_ALARM); return; } } -
急停连锁：所有运动必须实时检测急停信号
c复制void check_emergency_stop() { if(READ_EMG_SIGNAL()) { stop_all_axes(); set_alarm(EMERGENCY_STOP); } }
5.2 常见故障处理
根据现场经验整理的高频故障：
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 轴运动不到位 | 电子齿轮比错误 | 检查轴参数设置 |
| 堆叠位置偏移 | 转盘原点漂移 | 重新执行回零操作 |
| 焊锡质量不稳定 | 运动速度不均 | 调整加速度曲线 |
| 触摸屏无响应 | 通讯中断 | 检查RS485连接 |
6. 调试技巧与实战经验
6.1 电子齿轮比校准步骤
- 让电机旋转固定圈数（如10圈）
- 测量实际机械移动距离
- 计算理论距离与实际距离的比值
- 调整电子齿轮比补偿系数
- 重复测试直到误差<0.1mm
6.2 运动平滑性优化
通过调整S曲线加速度参数减少机械冲击：
c复制void set_smooth_motion(int axis, float jerk_time) {
// jerk_time建议从50ms开始调试
write_plc_register(axis, S_CURVE_PARAM, jerk_time);
}
6.3 现场维护要点
- 每周检查各轴联轴器紧固情况
- 每月清洁编码器读数头
- 每季度润滑导轨和丝杠
- 皮带传动系统需定期检查张力
这套系统经过半年生产验证，焊锡位置重复精度达到±0.02mm，料架换位时间控制在3秒以内。最大的收获是认识到多轴系统的调试必须逐个轴进行，全部调通后再做联动测试，否则问题很难定位。
