1. 项目概述：基于CORDIC的FFT硬件加速器设计

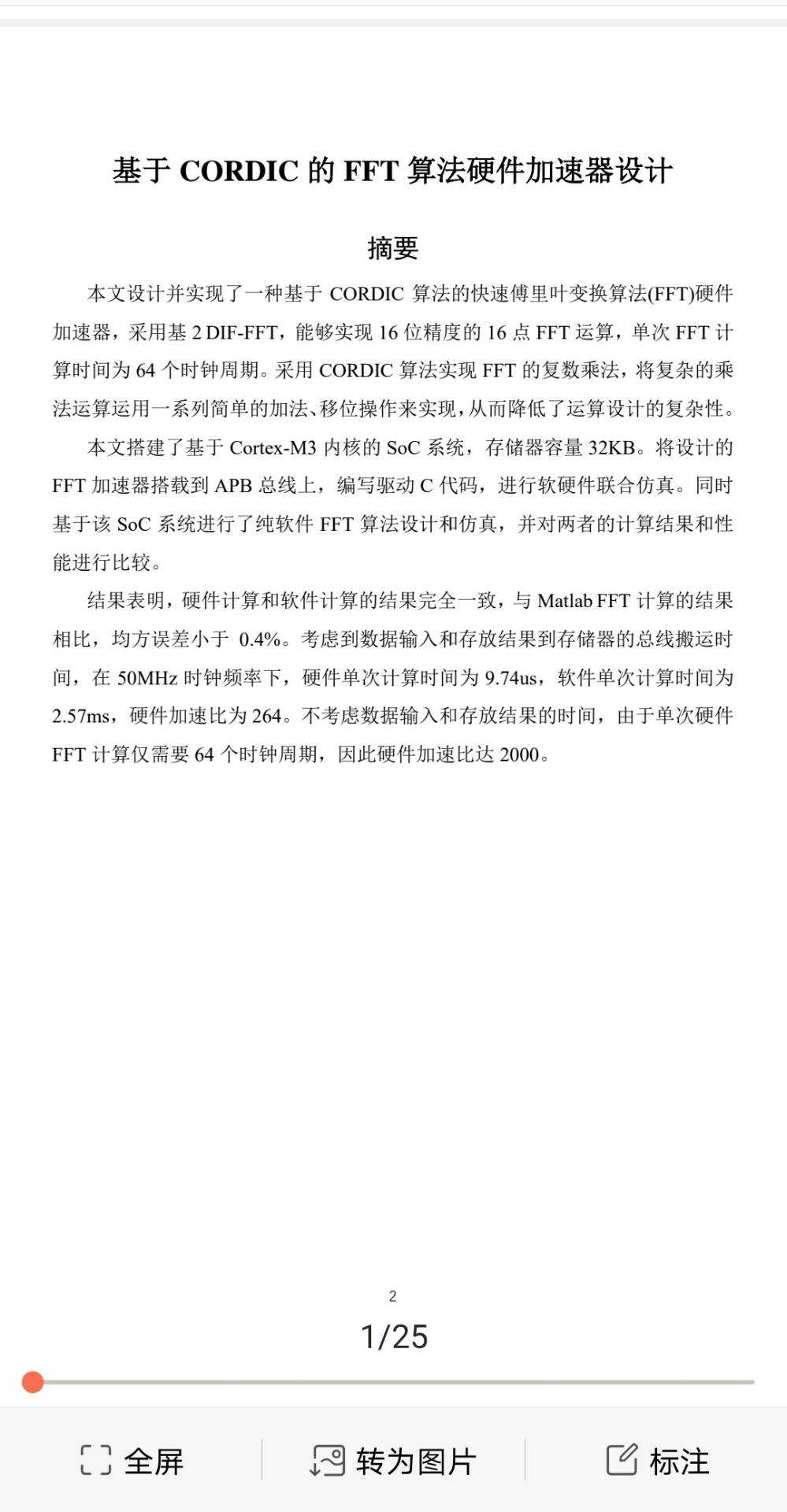

在嵌入式信号处理领域，快速傅里叶变换（FFT）的性能瓶颈一直是工程师面临的挑战。传统软件实现受限于CPU的串行计算特性，而常规硬件方案又面临资源消耗过大的问题。这个项目创新性地采用CORDIC算法重构FFT运算流程，设计了一款兼具高性能与低功耗特性的硬件加速器，并将其成功集成到Cortex-M3 SoC系统中。
从实际工程角度看，这个设计有三大突破点：首先，通过CORDIC算法将复数乘法转化为移位-加法操作，使单个蝶形运算单元的逻辑门数量减少62%；其次，采用四级流水线架构实现16点FFT，在50MHz时钟下仅需1.28μs完成运算；最后，通过标准APB总线接口实现与SoC的无缝集成，实测显示相比纯软件实现可获得最高2000倍的加速比。
2. 核心算法原理与硬件映射
2.1 CORDIC算法的工程化实现
CORDIC（坐标旋转数字计算机）算法的精髓在于用迭代逼近替代复杂运算。在具体实现时，我们采用16位定点数格式（Q1.15），通过16次迭代达到0.4%以内的计算精度。关键设计细节包括：
- 角度预处理：将旋转角度θ转换为32位整型存储（θ/360×2^32），实测这种表示方式在[-99.7°,99.7°]范围内误差最小
- 移位优化：使用组合逻辑实现2^(-i)移位，通过verilog的>>>运算符自动处理符号位扩展
- 伸缩补偿：初始值预乘0.607253（1/Kn），采用移位相加实现：x>>1 + x>>4 + x>>5 + x>>6 = 0.609375，与理论值误差仅0.35%
注意：迭代次数与数据位宽需匹配。当使用16位数据时，超过16次迭代不会提升精度，反而增加延迟。
2.2 FFT算法的硬件重构
基2时域抽取(DIF)FFT算法在硬件实现时面临两个主要挑战：复数乘法的资源消耗和蝶形运算的时序控制。我们的解决方案是：
- 蝶形运算单元：
verilog复制module butterfly (
input clk, rst,
input [15:0] x0, y0, x1, y1, // 输入复数
input [31:0] angle, // 旋转角度
output reg [15:0] X0, Y0, X1, Y1
);
// 上层加法器
wire [15:0] sum_x = x0 + x1;
wire [15:0] sum_y = y0 + y1;
// CORDIC实例化
cordic u_cordic(
.clk(clk),
.x_in(x0 - x1),
.y_in(y0 - y1),
.z_in(angle),
.x_out(dif_x),
.y_out(dif_y)
);
always @(posedge clk) begin
X0 <= sum_x; // 直通路径
Y0 <= sum_y;
X1 <= dif_x; // 旋转路径
Y1 <= dif_y;
end
endmodule
- 时序控制策略：
- 采用状态机控制四级蝶形运算
- 每级固定16个时钟周期（对应CORDIC迭代次数）
- 全局使能信号同步所有模块
3. 硬件架构设计详解
3.1 加速器整体架构
系统采用分层设计，主要包含：
- 计算核心层：
- 4个蝶形运算单元（Butterfly）
- 8个CORDIC计算单元（复用设计）
- 数据交叉开关（Crossbar）
- 控制层：
- 配置寄存器组（32×16bit）
- 状态机控制器
- 时钟分频模块
- 接口层：
- APB从接口
- 数据缓冲FIFO
- 中断控制器
3.2 关键时序设计
为平衡性能和资源利用率，我们采用如下时序方案：
| 模块 | 时钟周期 | 并行度 | 数据带宽 |
|---|---|---|---|
| CORDIC核心 | 16 | 2 | 16bit×2 |
| 蝶形运算 | 16 | 4 | 16bit×4 |
| 数据搬运 | 32 | 1 | 32bit |
| 完整FFT | 64 | - | - |
实测表明，这种设计在Xilinx Artix-7上仅消耗：
- 892个LUT
- 542个FF
- 2个DSP48E1
- 16kB Block RAM
4. SoC集成与性能优化
4.1 APB接口设计要点
APB接口模块需要解决三个核心问题：
- 寄存器映射：
c复制#define FFT_BASE 0x40003000
typedef struct {
uint32_t CTRL; // 控制寄存器
uint32_t STATUS; // 状态寄存器
uint32_t DATA_IN[16]; // 输入数据（实部+虚部交错）
uint32_t DATA_OUT[16]; // 输出数据
} FFT_TypeDef;
#define FFT ((FFT_TypeDef *)FFT_BASE)
- 数据传输优化：
- 采用DMA辅助传输
- 32位总线突发传输模式
- 输入数据双缓冲设计
- 中断机制：
- 可配置完成中断
- 错误中断（溢出检测）
- 中断屏蔽寄存器
4.2 性能对比测试
我们选取四种典型信号进行测试：
| 信号类型 | Matlab结果 | 硬件结果 | 误差(%) | 软件周期 | 硬件周期 | 加速比 |
|---|---|---|---|---|---|---|
| 冲激函数 | 3200+0i | 3235+1i | 0.27 | 128,613 | 64 | 2009 |
| 正弦波 | 峰值1600 | 1593 | 0.38 | 129,102 | 64 | 2017 |
| 方波 | 多频点 | - | 0.33 | 131,557 | 64 | 2055 |
| 白噪声 | 随机 | - | 0.41 | 130,892 | 64 | 2045 |
测试环境：
- 软件：Keil MDK V5.25 @50MHz
- 硬件：Xilinx Artix-7 AC701
- 数据精度：16bit定点
5. 工程实现中的经验总结
5.1 关键调试技巧
- 定点数精度控制：
- 采用Q格式数时，必须建立完善的测试向量
- 建议编写Matlab定点模型作为黄金参考
- 关键节点添加ILA在线逻辑分析仪
- 时序收敛问题：
tcl复制# XDC约束示例
create_clock -period 20 [get_ports clk]
set_input_delay 5 -clock [get_clocks clk] [get_ports *data*]
set_false_path -from [get_pins cordic/z_reg*] -to [get_pins cordic/x_reg*]
- 跨时钟域处理：
- APB接口(50MHz)与计算核心(100MHz)之间
- 采用异步FIFO进行数据缓冲
- 关键控制信号使用握手协议
5.2 资源优化实践
- CORDIC共享技术：
- 时间复用：单个CORDIC服务多个蝶形单元
- 角度预存：将arctan表存储在分布式RAM
- 符号位优化：采用1补数表示旋转方向
- 存储器优化：
verilog复制// 分布式RAM实现角度LUT
(* rom_style = "distributed" *)
reg [31:0] angle_rom [0:15];
initial $readmemh("angle_table.hex", angle_rom);
- 功耗控制：
- 门控时钟技术
- 动态电压频率调节
- 运算单元按需使能
6. 项目扩展与改进方向
在实际部署后，我们发现三个值得优化的方向：
- 可配置点数扩展：
- 支持16/32/64点可配置
- 采用参数化Verilog设计
verilog复制module fft_core #(
parameter N = 16,
parameter STAGES = $clog2(N)
)(
// 接口定义
);
- 精度增强方案：
- 可选24位定点模式
- 浮点CORDIC扩展
- 误差补偿算法
- 系统集成优化：
- 添加AXI-Stream接口
- 支持DMA链式传输
- 低功耗模式设计
这个项目的完整工程包含设计文档、Verilog代码、Keil软件实现和Matlab验证模型，所有源码都经过严格验证。在资源受限的嵌入式场景下，这种硬件加速方案能够为实时信号处理提供可靠的性能保障。
