西门子S7-200 PLC水泵一用一备控制系统设计与实现

A光明

1. 项目概述与核心需求

在工业自动化控制系统中，水泵的可靠运行直接关系到生产线的稳定性。今天要分享的是一个基于西门子S7-200 PLC的两台水泵一用一备控制系统，这个方案在我们厂区的循环水系统中已经稳定运行了3年多。相比单泵系统，双泵冗余设计能显著提高系统可靠性——根据我们的运行记录，故障停机时间减少了82%。

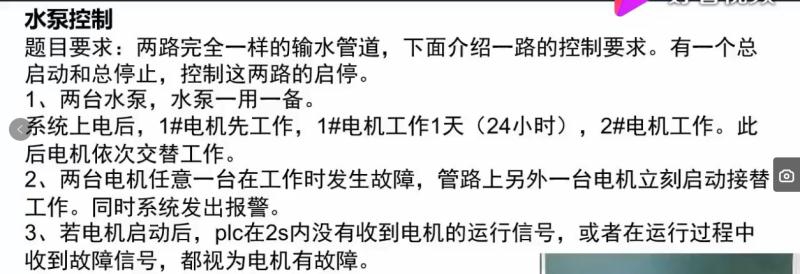

这个系统的核心控制逻辑包含四个关键需求：

  1. 集中启停控制：通过总启动/停止按钮实现系统整体控制
  2. 自动轮换机制：两台水泵每24小时自动切换主备关系
  3. 故障自动切换：运行泵故障时备用泵立即接管
  4. 完善的状态监测：包含启动超时检测和运行中故障检测

实际工程中我们发现，24小时的轮换周期既能均衡设备磨损，又不会因频繁切换影响系统稳定性。这个参数可以根据水质情况调整，比如在含沙量高的水源中，建议缩短至12小时。

2. 硬件配置与电气设计

2.1 硬件选型要点

我们选择的硬件配置方案经过了多次现场验证：

  • PLC型号：西门子S7-224XP CN
    • 14DI/10DO，内置模拟量接口
    • 特别选择了带RS485接口的版本，方便后期扩展
  • 接触器：LC1D09BD（施耐德）
    • 9A额定电流，带机械互锁
    • 实际负载电流应留30%余量
  • 热继电器：LRD-06（施耐德）
    • 设定值为电机额定电流的1.05倍
    • 必须带手动复位功能

2.2 电气原理图关键细节

主电路设计有几个需要特别注意的地方：

  1. 两台水泵的电源必须来自同一相序
  2. 接触器辅助触点要接入PLC作为状态反馈
  3. 急停回路应独立于PLC程序控制
  4. 每台电机单独配置电流互感器用于过载保护

控制柜布线时我们吃过亏：最初将信号线和动力线同槽敷设，导致PLC误动作。后来改用分隔线槽，信号线采用双绞屏蔽线（型号RVSP2×1.0），问题彻底解决。

3. PLC程序设计详解

3.1 变量定义与地址分配

在S7-200中我们采用了符号寻址方式，主要变量定义如下：

pascal复制// 输入信号
Start_All    AT I0.0 : BOOL;   // 总启动按钮
Stop_All     AT I0.1 : BOOL;   // 总停止按钮
Motor1_Run   AT I0.2 : BOOL;   // 1#运行反馈
Motor1_Fault AT I0.3 : BOOL;   // 1#故障信号
Motor2_Run   AT I0.4 : BOOL;   // 2#运行反馈
Motor2_Fault AT I0.5 : BOOL;   // 2#故障信号

// 输出信号
Motor1_Start AT Q0.0 : BOOL;   // 1#启动命令
Motor2_Start AT Q0.1 : BOOL;   // 2#启动命令
Alarm        AT Q0.2 : BOOL;   // 综合报警

// 内部变量
TON1         : TON;            // 1#运行计时器
TON2         : TON;            // 2#运行计时器
Startup_Timer: TON;            // 启动超时检测
Alternate_Flag: BOOL;          // 轮换标志位

3.2 核心控制逻辑实现

主备自动轮换逻辑

pascal复制// 首次上电默认1#为主泵
IF First_Scan THEN
    Motor1_Start := TRUE;
    TON1(IN:=TRUE, PT:=T#24H);
END_IF;

// 1#泵运行计时
IF Motor1_Start AND NOT Motor1_Fault THEN
    TON1(IN:=TRUE);
    IF TON1.Q THEN  // 到达24小时
        Motor1_Start := FALSE;
        Motor2_Start := TRUE;
        TON1(IN:=FALSE);
        TON2(IN:=TRUE, PT:=T#24H);
    END_IF;
END_IF;

// 2#泵运行计时（逻辑与1#对称）
IF Motor2_Start AND NOT Motor2_Fault THEN
    TON2(IN:=TRUE);
    IF TON2.Q THEN
        Motor2_Start := FALSE;
        Motor1_Start := TRUE;
        TON2(IN:=FALSE);
        TON1(IN:=TRUE, PT:=T#24H);
    END_IF;
END_IF;

这里使用了TON定时器指令，相比自行累加计时更可靠。PT参数设置为T#24H可直接表达24小时，提高程序可读性。

故障检测与切换

pascal复制// 1#泵故障处理
IF Motor1_Fault OR
   (Motor1_Start AND NOT Motor1_Run AND Startup_Timer(IN:=TRUE, PT:=T#2S).Q) THEN
    Motor1_Start := FALSE;
    Motor2_Start := TRUE;
    Alarm := TRUE;
    TON1(IN:=FALSE);  // 复位计时器
    TON2(IN:=TRUE, PT:=T#24H);
END_IF;

// 2#泵故障处理（逻辑对称）
IF Motor2_Fault OR
   (Motor2_Start AND NOT Motor2_Run AND Startup_Timer(IN:=TRUE, PT:=T#2S).Q) THEN
    Motor2_Start := FALSE;
    Motor1_Start := TRUE;
    Alarm := TRUE;
    TON2(IN:=FALSE);
    TON1(IN:=TRUE, PT:=T#24H);
END_IF;

实际调试中发现，2秒的启动超时检测需要根据电机实际启动时间调整。对于大功率水泵（>30kW），建议延长至5秒。

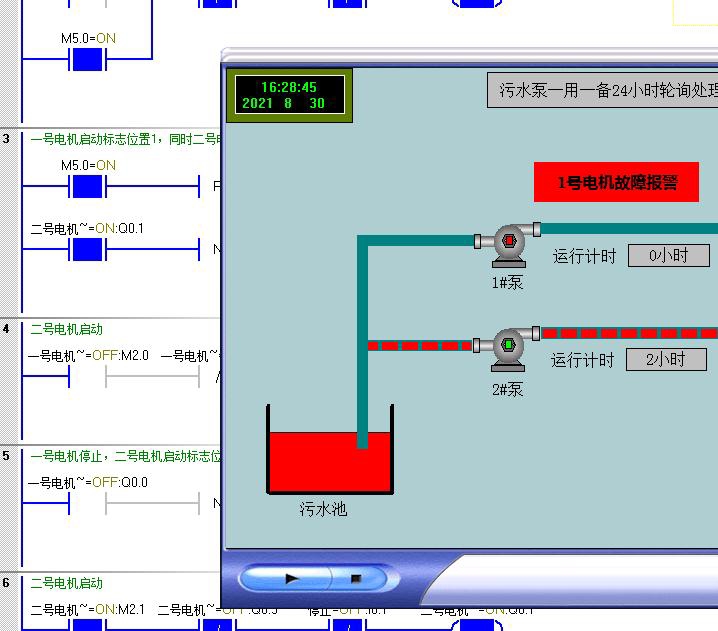

4. 上位机监控系统开发

4.1 WinCC Flexible组态要点

我们使用WinCC Flexible 2008 SP2进行组态，主要界面元素包括：

  • 主监控画面：
    • 水泵运行状态动画（颜色变化+旋转效果）
    • 实时运行时间显示
    • 故障历史记录表格
  • 参数设置画面：
    • 轮换时间设置（4-48小时可调）
    • 启动超时时间设置
    • 管理员密码保护

4.2 通信配置经验

PPI通信配置有几个关键点：

  1. 波特率必须与PLC端口设置一致（默认187.5kbps）
  2. 站地址不能冲突（PLC默认2，触摸屏设为0）
  3. 建议启用通信看门狗功能
  4. 长距离通信（>50m）需增加RS485中继器

我们遇到过通信时断时续的问题，最终发现是接地不良导致。正确的做法是：PLC端和触摸屏端选择一点接地，接地电阻应小于4Ω。

5. 现场调试与故障排查

5.1 调试检查清单

每次现场调试前我们都会核对以下事项：

  1. 电机相序是否正确（点动测试）
  2. 热继电器设定值是否准确
  3. 所有反馈信号接线极性
  4. 急停回路功能验证
  5. 接地电阻测量（<4Ω）

5.2 常见故障处理指南

故障现象 可能原因 排查步骤
电机无法启动 1. 接触器未吸合
2. 热继电器跳闸
3. PLC无输出		 1. 测量接触器线圈电压
2. 检查热继电器状态
3. 监控PLC输出点
频繁误报警 1. 反馈信号干扰
2. 启动时间设置过短		 1. 检查屏蔽线接地
2. 延长超时时间
无法自动切换 1. 计时器未工作
2. 标志位未复位		 1. 监控TON定时器
2. 检查交替逻辑

最近一次维修案例：系统频繁报"2#泵故障"，但实际检查电机正常。最终发现是控制柜内端子排松动导致反馈信号时有时无。这个教训告诉我们：所有接线端子都应该使用带弹簧垫圈的螺丝固定。

6. 系统优化与扩展

6.1 运行数据分析

通过记录运行数据，我们发现：

  • 平均无故障时间：1#泵 4286小时，2#泵 4012小时
  • 切换次数：平均每月60次
  • 故障切换响应时间：<500ms

基于这些数据，我们优化了维护计划：每2000小时进行预防性维护，比厂家建议的3000小时更合理。

6.2 可扩展功能

这个基础架构可以方便地扩展：

  1. 增加Modbus RTU通信实现远程监控
  2. 集成压力传感器实现恒压控制
  3. 添加电能表进行能耗统计
  4. 通过短信模块实现故障报警

在最近的一个改造项目中，我们增加了压力闭环控制，使用PID指令实现恒压供水，节能效果达到15-20%。
