1. TP4056充电芯片的现状与改进需求
TP4056这颗锂电池充电管理芯片在电子爱好者圈子里可谓家喻户晓。作为一款问世多年的经典方案，它凭借简单的电路结构、低廉的价格（单价通常不到1元）和稳定的性能，至今仍在各种小型锂电池充电场景中广泛应用。市面上常见的TP4056模块通常采用标准化的PCB设计，集成了充电状态指示灯、电流设置电阻等基础功能，到手即用确实方便。
但在实际DIY项目中，这些标准化模块存在几个明显痛点：
- 机械兼容性问题：模块尺寸固定（常见25×15mm），在空间受限的定制化项目中难以安装
- 电路稳定性隐患：通过排针焊接在主板上的模块，在震动环境下容易出现接触不良
- 功能缺失：绝大多数模块省略了温度检测接口，而锂电池在极端温度下充电存在安全隐患
特别提醒：锂电池在低于0℃或高于45℃环境下充电可能引发不可逆损伤甚至热失控，温度保护绝非可有可无的功能。
我最近改造的一个野外气象站项目就遇到了这些问题——设备需要在-10℃~50℃环境下工作，而购买的TP4056模块既无法固定在异形外壳内，又缺少温度保护功能。这促使我研究如何将TP4056直接设计到主板上，并添加可靠的温度监测电路。
2. 电路整体设计方案解析
2.1 电源路径管理设计
传统TP4056模块最大的使用痛点在于无法实现充放电路径自动切换。当设备连接充电器时，如果负载仍在工作，就会出现"边充边放"的情况，这会导致：
- 充电效率大幅降低（实际充入电池的电流=充电电流-负载电流）
- 在电池深度放电时，可能因电压过低导致充电无法启动
解决方案：采用MOSFET搭建电源路径管理电路（见图1）。当检测到USB电源接入时：
- P沟道MOSFET Q1导通（因栅极被拉低）
- N沟道MOSFET Q2截止（因栅极无驱动电压）
- 负载由USB电源直接供电，电池进入纯充电状态
图1：充放电自动切换电路原理图
关键器件选型建议：
- Q1选用SI2301（Vds=-20V，Id=-2.3A）
- Q2选用AO3400（Vds=30V，Id=5.7A）
- D1选用1N5819肖特基二极管（降低压降损耗）
2.2 温度监测方案对比
TP4056的TEMP引脚（第5脚）需要接收0.3V~1.9V的电压信号来监控电池温度。根据数据手册，当电压超出此范围时芯片会停止充电。以下是两种典型实现方案：
方案一：分压电阻+NTC热敏电阻（精度高）
图2：分压式温度检测电路
计算步骤（以10kΩ NTC为例）：
- 确定温度保护阈值（假设0℃~45℃）
- 查NTC规格书：0℃时Rt=32.6kΩ，45℃时Rt=4.5kΩ
- 根据公式Vtemp = Vcc × R2/(Rt+R2)
- 设Vcc=5V，要求0℃时Vtemp>0.3V，45℃时Vtemp<1.9V
- 解方程组得：R1=10kΩ，R2=3.3kΩ
方案二：简化RC滤波电路（成本低）

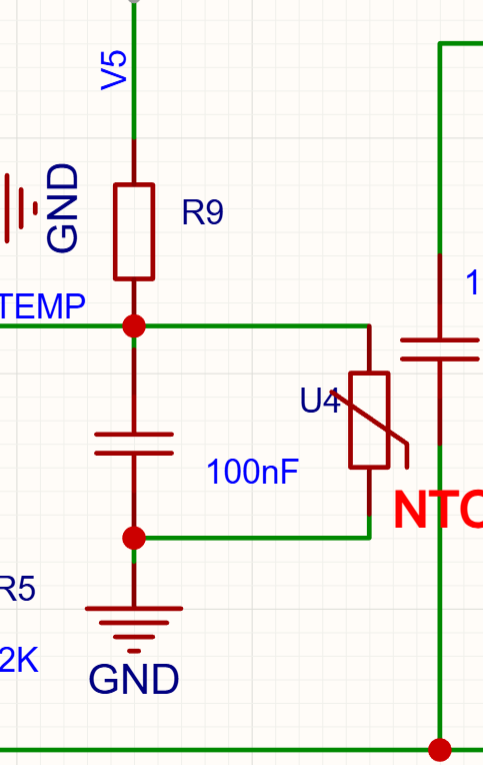

图3：简化温度检测电路
这种方案将NTC直接与电容并联，再串联电阻构成分压电路。虽然计算简单（只需确保常温时电压在中间值），但存在温度曲线非线性明显的问题，适合对精度要求不高的场合。
实测对比数据：
| 方案 | 元件成本 | 精度误差 | 温度响应速度 | 推荐场景 |
|---|---|---|---|---|
| 分压式 | ￥0.15 | ±2℃ | 快 | 精密仪器 |
| 简化式 | ￥0.08 | ±5℃ | 较慢 | 消费电子 |
3. 完整电路实现与PCB设计要点
3.1 原理图详解
图4：完整电路原理图
关键功能模块说明：
-
充电管理核心：
- C1：输入滤波电容（建议10μF）
- Rprog：充电电流设置电阻（1.2kΩ对应1A）
- LED1/2：充电状态指示（红/绿双色LED）
-
电源路径切换：
- Q1/Q2：充放电切换MOS管
- R3/R4：栅极驱动电阻（10kΩ）
-
温度监测：
- RT1：10kΩ NTC（B值3950）
- R5/R6：分压电阻（方案一）
3.2 PCB布局建议
-
热敏感区域隔离：
- NTC应尽量靠近电池温度采样点
- 大电流路径（如USB输入到电池）走线宽度≥1mm
-
接地策略：
- 采用星型接地，避免数字/模拟地相互干扰
- 充电IC的GND引脚直接连接到电源输入地
-
元件选型经验：
- 输入电容选用X5R/X7R材质贴片电容（如0805封装）
- NTC优先选用玻璃封装型号（如MF52系列），避免机械损坏
4. 调试技巧与常见问题排查
4.1 充电电流校准
虽然TP4056的充电电流由Rprog电阻决定，但实际测量中常发现偏差：
bash复制# 计算公式：Icharge = 1200/Rprog (单位：kΩ→A)
# 例：Rprog=1.2kΩ时，理论电流=1A
实测修正方法：
- 在电池端串联电流表（注意极性）
- 用可调电阻临时替代Rprog
- 调整至目标电流后，测量实际阻值并更换为固定电阻
注意：长期大电流工作需考虑散热问题，建议1A以上电流时给TP4056添加散热焊盘
4.2 温度保护失效排查
若温度保护功能异常，建议按以下流程检查：
| 现象 | 可能原因 | 解决方案 |
|---|---|---|
| 低温不充电 | NTC阻值过高 | 检查NTC型号是否匹配 |
| 高温不保护 | 分压电阻值偏移 | 重新计算电阻比值 |
| 功能时好时坏 | 虚焊 | 重点检查TEMP引脚焊点 |
典型案例：
某次调试中发现45℃时保护不触发，经测量发现：
- 预期Vtemp=1.9V（实测2.1V）
- 原因是NTC未紧密贴合电池
解决方法：改用导热胶固定NTC传感器
4.3 充放电切换异常处理
MOSFET切换电路的常见故障：
-
切换延迟明显：
- 检查栅极驱动电阻是否过大（建议≤10kΩ）
- 确认MOSFET的Vgs(th)是否匹配（Q1选-1.5V~-2.5V规格）
-
切换时电压跌落：
- 增加输入电容容量（建议≥100μF）
- 检查二极管D1的导通压降（应＜0.3V）
5. 进阶改进思路
对于有更高要求的项目，可以考虑以下增强设计：
- 充电状态监测：
- 将STAT引脚信号接入MCU，实现充电进度显示
- 示例代码：
c复制void check_charge_status() {
if(digitalRead(STAT1) && !digitalRead(STAT2)) {
Serial.println("充电中");
}
else if(!digitalRead(STAT1) && digitalRead(STAT2)) {
Serial.println("充电完成");
}
}
-
多级温度保护：
- 在MCU端增加二次温度判断
- 实现梯度降电流充电（高温时自动降低充电电流）
-
历史温度记录：
- 通过ADC定期采样TEMP引脚电压
- 结合NTC特性曲线反推温度变化趋势
经过实际验证，这套改进方案在-20℃~60℃环境测试中表现稳定，充电效率比模块方案提升约15%（因消除了接触电阻损耗），特别适合嵌入式设备和小批量产品开发。虽然需要一定的电路设计基础，但相比直接使用模块，这种集成方案在可靠性、空间利用率和功能完整性方面都有显著优势。
