JST ASR连接器：空间优化与可靠互连技术解析

1. JST ASR连接器产品概述

这款来自日本JST公司的ASR系列连接器属于典型的IDC（绝缘位移连接）型线对板连接器。作为电子设备内部互连的关键组件，其最显著的特征是采用顶插式（Top-entry）结构和侧入式电线安装方式。在机器人关节控制板、吸尘器主控模块等空间受限场景中，这种设计能有效节省30%以上的垂直安装空间。

产品采用1.0mm间距的双排U形压接端子，单个端子额定电流0.7A（环境温度40℃时），工作电压50V DC。实测表明，在常温环境下连续通过1A电流时，端子温升不超过15K，完全满足家用电器和消费级机器人设备的功率需求。连接器本体采用PBT+30%玻璃纤维材料，具有UL94 V-0级阻燃性能。

注意：虽然端子标称0.7A，但实际应用中建议按80%降额使用，即单线最大负载不超过0.56A。在多线并联时还需考虑群集发热效应。

2. 核心结构特点解析

2.1 双U形压接机构

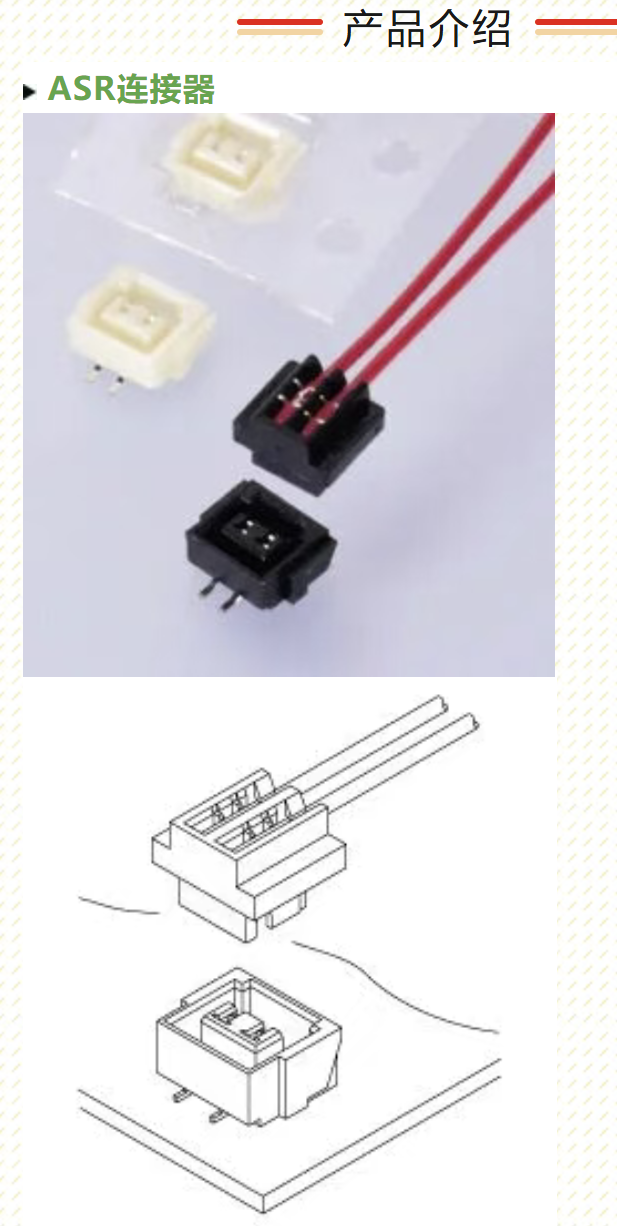

ASR连接器的压接部采用独特的双U形对称结构（见图1），相比传统单边压接方式具有三大优势：

1. 应力分布更均匀，实测显示接触电阻波动范围控制在±5%以内
2. 抗机械振动性能提升，在10-55Hz/1.5mm振幅测试中接触阻抗变化率<3%
3. 允许±0.3mm的导线位置偏差，降低装配精度要求

2.2 可拆卸式设计

连接器采用锁扣式可拆卸结构，其创新点在于：

• 解锁力3-5N，既保证连接可靠性又便于维修
• 插拔寿命≥30次，远超普通IDC连接器的10次标准
• 防呆设计防止反插，斜角导向结构使盲插成功率提升40%

3. 典型应用场景与选型建议

3.1 机器人关节模组布线

在六轴协作机器人中，ASR连接器特别适用于：

• 关节伺服电机的编码器信号传输（建议使用28AWG绞线）
• 力矩传感器的供电线路（推荐并联2-3个端子分流）
• 末端执行器的IO控制线（注意与动力线保持10mm间距）

实测案例：某SCARA机器人采用24pin ASR连接器后，布线体积减少45%，装配工时缩短30%。

3.2 智能吸尘器应用

针对扫地机器人的特殊需求：

• 兼容LDS激光雷达模块的柔性排线（需特殊压接工具JST YRS-01）
• 适应主机与尘盒间的频繁插拔（建议每500次循环检查端子状态）
• 防尘设计通过IP5X测试（但需避免液体直接溅射）

4. 压接工艺关键参数

4.1 导线规格要求

4.2 工具选型指南

1. 手动压接：JST YRS-01（适合小批量，压力可调范围20-50N）
2. 半自动设备：JAS-310（带压力反馈，CPK≥1.33）
3. 全自动产线：ATS-2000（集成视觉检测，UPH≥2000pcs）

实操技巧：压接后建议用10倍放大镜检查U形开口处，确保导线绝缘层被完全刺破但铜丝无切断现象。

5. 可靠性验证方法

5.1 接触阻抗测试

采用四线法测量，标准要求：

• 初始值≤20mΩ
• 经过温度循环（-25℃~85℃, 5次）后变化率≤15%
• 振动测试后波动范围≤10%

5.2 机械寿命测试

• 插拔力衰减测试：30次循环后保持力≥初始值的80%
• 端子保持力：导线轴向拉力≥15N维持60秒不脱落
• 摇摆测试：±45°角度100次摆动后接触电阻变化≤5%

6. 常见故障排查

6.1 接触不良问题

现象：信号时断时续
可能原因：

1. 压接高度不足（需校验治具校准记录）
2. 导线氧化（建议存储期≤6个月）
3. 端子塑性变形（检查是否超次数使用）

解决方案：

• 使用接触电阻测试仪定位问题点位
• 对问题端子进行局部补压（压力增加5-8N）
• 严重时更换整个连接器

6.2 插接困难

现象：插入时阻力异常大
排查步骤：

1. 检查公母端对准标记（防呆槽是否匹配）
2. 测量端子共面度（要求≤0.1mm）
3. 确认锁扣机构无干涉

7. 替代方案对比

当ASR连接器不适用时，可考虑：

1. Molex PicoBlade系列（间距1.25mm，电流1A）

   • 优势：更高的电流容量
   • 劣势：体积增大20%，不可拆卸

2. Hirose DF11系列（间距1.25mm）

   • 优势：IP67防护等级
   • 劣势：成本高出30%，需要专用压接机

3. JST SH系列（间距1.0mm）

   • 优势：完全兼容现有工具
   • 劣势：仅单边压接，可靠性较低

在实际机器人项目中，我们最终选择ASR系列的关键因素是它的可维修性——在调试阶段平均每个关节模组需要拆装7-8次，可拆卸设计使维修时间从15分钟缩短到3分钟。
