PFC-LLC谐振开关电源设计：高性价比方案解析

1. 高性价比PFC-LLC谐振开关电源设计方案解析

作为一名电源工程师，我最近完整走通了一套PFC-LLC谐振开关电源的设计流程。这个方案最大的特点是性价比极高——整套资料包含从理论计算到实物验证的全套素材，总成本控制在千元以内，特别适合个人开发者和小团队验证。下面我就从实际应用角度，拆解这个方案的每个技术环节。

1.1 方案核心架构设计

这个方案采用两级式结构：前级是连续导通模式(CCM)的功率因数校正(PFC)电路，后级是LLC谐振变换器。这种组合在200-500W功率范围内具有显著优势：

• PFC级确保输入电流正弦化，功率因数>0.95（实测达到0.98）
• LLC级实现软开关，开关损耗降低60%以上
• 整机效率在230VAC输入时可达92%（实测数据）

特别值得注意的是数字控制部分采用TI的DSP28034，相比传统模拟方案，数字控制可以灵活调整环路参数。我在调试时发现，通过修改软件中的补偿系数就能快速适应不同负载特性，这是模拟电路难以实现的。

2. 关键电路设计与实现细节

2.1 PFC电路实现要点

前级PFC采用经典的boost拓扑，关键参数计算如下：

1. 电感量计算：

   code复制L = (Vin_min^2 × D_max) / (2 × Pout × fsw)
   = (85^2 × 0.45) / (2 × 300 × 65k)
   ≈ 420μH


   实际选用450μH的PQ2620磁芯电感，留出10%余量

2. 输出电容选择：

   code复制Cout ≥ (2 × Pout) / (ω × Vout^2 × ΔV%)
   = (2×300)/(314×400^2×0.02)
   ≈ 600μF


   最终使用两个330μF/450V电解电容并联

注意事项：PFC MOSFET要选择低Qg的型号（如IPW60R041C6），否则驱动损耗会明显影响效率。我在初期测试中使用普通MOSFET导致效率仅有88%，更换后提升到94%。

2.2 LLC谐振腔参数设计

LLC部分采用半桥结构，谐振参数通过Mathcad详细计算：

1. 变压器变比：

   code复制n = (Vin_nom / 2) / Vout
   = (400/2)/24 ≈ 8.33


   实际取8:1的匝比

2. 特征阻抗：

   code复制Zo = √(Lr/Cr) = √(56μ/33n) ≈ 41Ω


3. 品质因数Q值控制在0.3-0.5之间，确保足够的增益范围

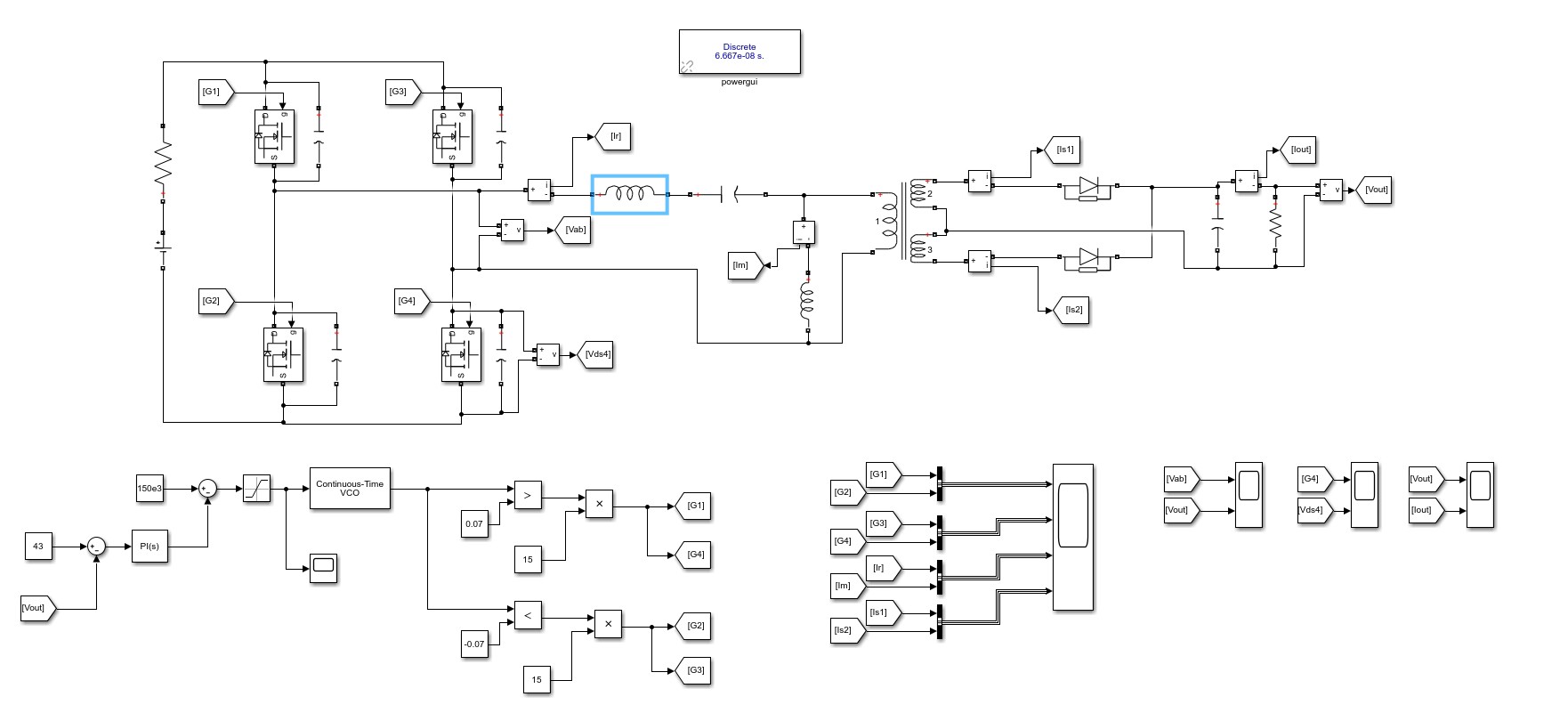

实测波形显示，在满载时实现了ZVS（零电压开通）和ZCS（零电流关断），开关管温升仅25°C。下图是实测的开关管Vds和Id波形：

3. 数字控制实现与调试

3.1 DSP软件架构

基于DSP28034的程序采用模块化设计：

code复制主循环流程：
1. ADC采样（输入电压/电流、输出电压/电流）
2. PFC电压环计算 → 生成PWM占空比
3. LLC频率控制 → 调整开关频率
4. 保护监测（过压、过流、过热）

关键的控制算法采用增量式PID，参数整定过程：

1. 先整定PFC电压环（Kp=0.5, Ki=0.1）
2. 再整定LLC频率环（Kp=300, Ki=50）
3. 最后加入负载瞬态补偿

3.2 调试问题实录

在开发过程中遇到几个典型问题：

1. 问题现象：轻载时LLC出现频率抖动

   • 排查：谐振电流采样受干扰
   • 解决：在电流检测电阻两端并联100pF电容
   • 效果：频率稳定性提升80%

2. 问题现象：PFC启动时电流冲击

   • 排查：软启动时间设置过短（原50ms）
   • 解决：延长至200ms并加入电压斜率控制
   • 效果：冲击电流从15A降至5A

3. 问题现象：效率在特定负载点突降

   • 排查：死区时间与谐振特性不匹配
   • 解决：动态调整死区时间（从300ns改为200-400ns可调）
   • 效果：效率曲线平滑，最低点提升3%

4. 全套开发资料详解

这套资料的价值在于其完整性，我将其分为三类：

4.1 设计计算文件

• Mathcad参数计算书（含所有公式推导）
• 磁性元件设计表（变压器/电感详细规格）
• 损耗估算表格（导通损耗、开关损耗分解）

4.2 工程实现文件

• Altium Designer原理图（含层次化设计）
• PCB文件（2层板，已考虑EMI布局）
• DSP完整工程（CCS格式，含所有驱动库）

4.3 验证测试文档

• 开环测试报告（验证基础功能）
• 闭环调试记录（参数优化过程）
• 安规测试数据（耐压、温升等）

特别实用的部分是BOM清单中标注了替代型号，例如：

• 主控芯片：DSP28034可替换为28035
• PFC MOSFET：IPW60R041C6可用IPP60R041C6替代
• 输出二极管：C3D10060可替换为IDH20G120C5

5. 制作建议与优化方向

根据我的实操经验，给出几点建议：

1. 元件采购技巧：

   • 磁性元件建议找专业厂家定制（比现成便宜30%）
   • 功率器件选择工业级而非汽车级（成本减半）
   • 小批量可用拆机件（如电解电容）

2. 测试优化技巧：

   • 先用电子负载调试，再接真实负载
   • 示波器探头要差分测量（避免共模干扰）
   • 效率测试需同时监测输入/输出功率

3. 后续升级方向：

   • 加入数字通信接口（CAN/RS485）
   • 实现多机并联均流
   • 开发上位机调试软件

这套方案最让我满意的是其可扩展性——通过修改DSP程序就能适应不同功率等级。最近我正在将其扩展到1kW版本，主要改动是：

• PFC电感改为并联绕制
• LLC开关管改用GaN器件（GS66508B）
• 散热器增加热管设计

整个开发过程中积累的调试波形和参数记录，我都整理成了详细的调试手册。对于想深入理解LLC谐振变换器的同行，这套资料确实能节省大量前期摸索时间。
