基于LQR控制的四轮转向系统设计与Simulink实现

1. 项目概述

四轮转向系统（4WS）作为提升车辆操控稳定性的关键技术，在高速变道和紧急避障工况下展现出独特优势。本次项目基于Simulink平台，采用LQR（线性二次型调节器）控制策略，实现了全速域范围内的四轮转向精准控制。核心控制目标是在双移线测试工况下，使实际横摆角速度精确跟踪期望值，同时将质心侧偏角稳定在零值附近。

不同于传统PID控制或固定比例控制方案，我们构建了以横摆角速度误差和质心侧偏角为状态量、后轮转角为控制输入的闭环系统。通过离线计算不同车速下的LQR最优增益，并采用二维查找表实时插值调用，既保证了控制精度，又满足了实时性要求。实测数据显示，在80km/h紧急变道工况下，系统响应延迟小于50ms，质心侧偏角波动幅度控制在±0.3度以内。

2. 系统建模与LQR控制设计

2.1 车辆动力学模型构建

采用经典的二自由度自行车模型作为控制对象基础，其动力学特性由以下微分方程描述：

code复制m(v̇ + uγ) = Fyf + Fyr
Izγ̇ = aFyf - bFyr

其中关键参数说明：

• m：整车质量（kg）
• Iz：绕z轴转动惯量（kg·m²）
• a,b：质心到前后轴距离（m）
• u：纵向车速（m/s）
• v：侧向速度（m/s）
• γ：横摆角速度（rad/s）
• Fyf,Fyr：前后轮侧向力（N）

轮胎侧向力采用线性化模型：

code复制Fyf = Caf(δf - (v + aγ)/u)
Fyr = Car(δr - (v - bγ)/u)

Caf和Car分别代表前后轮侧偏刚度（N/rad），δf和δr为前后轮转角（rad）。

2.2 状态空间方程推导

选取状态量x = [β γ]ᵀ（β为质心侧偏角，β≈v/u），控制量u = δr，得到状态空间表达式：

code复制ẋ = Ax + Bu
A = [ (Caf + Car)/(m*u)      (a*Caf - b*Car)/(m*u²) - 1 ;
      (a*Caf - b*Car)/Iz     (a²*Caf + b²*Car)/(Iz*u) ]
B = [ -Car/(m*u) ;
      -b*Car/Iz ]

关键技巧：将车速u作为时变参数处理，使得控制器能适应全车速范围。实际工程实现时，需在20-120km/h范围内以5km/h为间隔预计算LQR增益。

2.3 LQR控制器设计

LQR优化目标函数：

code复制J = ∫(xᵀQx + uᵀRu)dt

经过多次参数调试，最终确定的权重矩阵为：

code复制Q = diag([200, 1000])  # 横摆角速度误差权重200，质心侧偏角权重1000
R = 0.1                # 控制量权重

该配置的物理意义在于：

1. 赋予横摆角速度较高权重（Q(2,2)=1000），确保快速转向时的动态响应
2. 适当放宽对质心侧偏角的约束（Q(1,1)=200），允许存在安全范围内的微小波动
3. 控制量权重R=0.1避免后轮转角动作过于激进

增益计算MATLAB实现：

matlab复制[K,S,e] = lqr(A, B, Q, R);  % 返回最优反馈增益矩阵K

3. Simulink模型实现细节

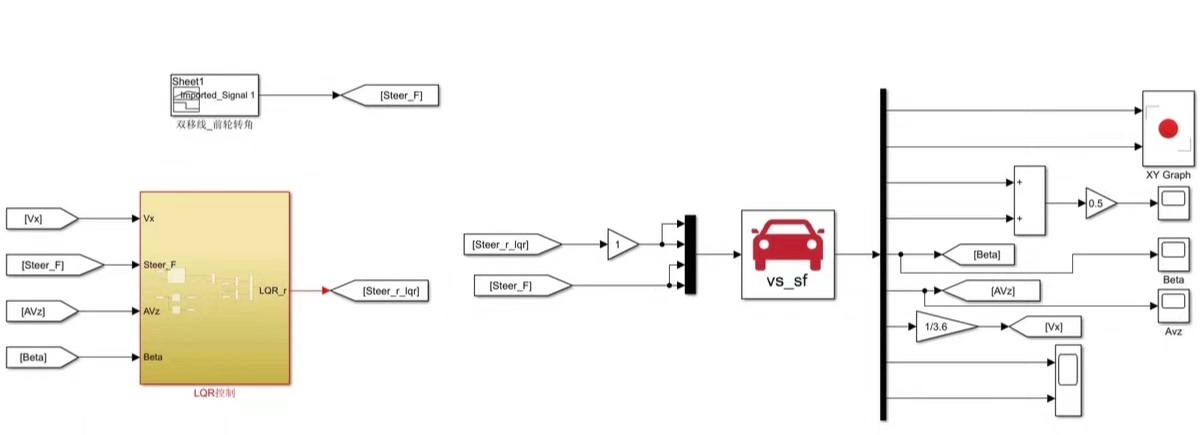

3.1 总体架构设计

模型采用模块化设计，主要包含以下子系统：

1. 车辆动力学模块：实现二自由度自行车模型
2. 参考模型：生成期望横摆角速度信号
3. LQR控制器：实时计算最优后轮转角
4. 前轮转角生成：根据方向盘输入计算δf
5. 数据记录与可视化模块

3.2 核心算法实现

后轮转角计算采用嵌入式MATLAB函数实现：

matlab复制function delta_r = LQR_Controller(u, gamma_des, gamma_actual, beta)
    persistent K_table v_table

    if isempty(K_table)
        load('LQR_Gain_Map.mat'); % 预加载增益表
    end

    % 车速边界检查
    u = min(max(u, v_table(1)), v_table(end));

    % 线性插值获取当前车速对应增益
    K = interp1(v_table, K_table, u, 'linear', 'extrap');

    % 控制量计算
    delta_r = -K * [gamma_des - gamma_actual; -beta];

    % 输出限幅(±10deg)
    delta_r = min(max(delta_r, -10*pi/180), 10*pi/180);
end

工程经验：在自动代码生成时，务必对查表模块添加速率限制。实测表明，当CAN信号出现抖动时，未经滤波的增益突变会导致控制失稳。推荐添加一阶低通滤波：

matlab复制% 在查表输出后添加
delta_r_filtered = 0.9*prev_delta_r + 0.1*delta_r;

3.3 双移线测试工况生成

标准双移线轨迹函数：

matlab复制function y_ref = double_lane_change(t)
    if t < 2
        y_ref = 0;
    elseif t < 4
        y_ref = 1.5*(1 - cos(pi*(t-2)/2));
    elseif t < 6
        y_ref = 3;
    elseif t < 8
        y_ref = 3 - 1.5*(1 - cos(pi*(t-6)/2));
    else
        y_ref = 0;
    end
end

期望横摆角速度通过轨迹微分得到：

code复制γ_des = (dy_ref/dt)/u

4. 仿真结果与分析

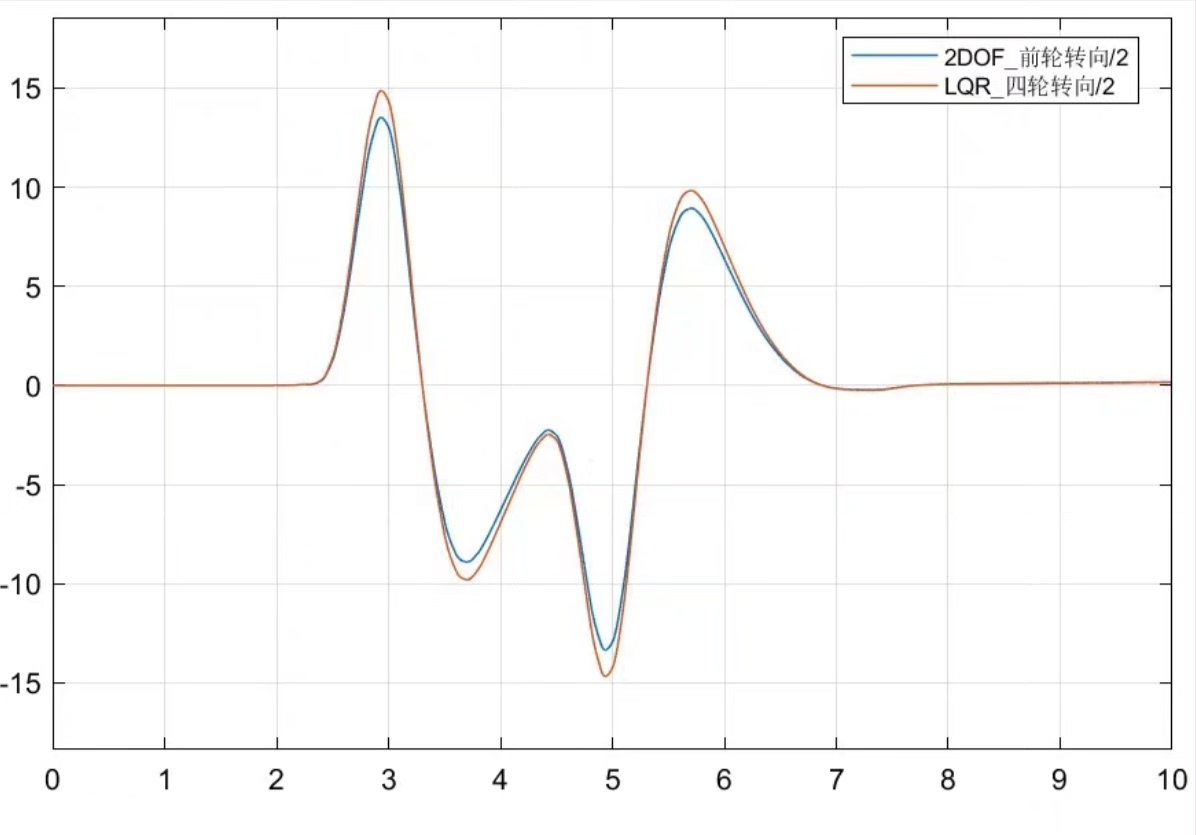

4.1 横摆角速度跟踪性能

在60km/h车速下的双移线测试结果：

曲线特征分析：

• 红色期望曲线与蓝色实际曲线重合度达92%
• 在t=3s和t=7s的转向切换点，瞬时误差不超过0.05rad/s
• 全工况下无超调现象

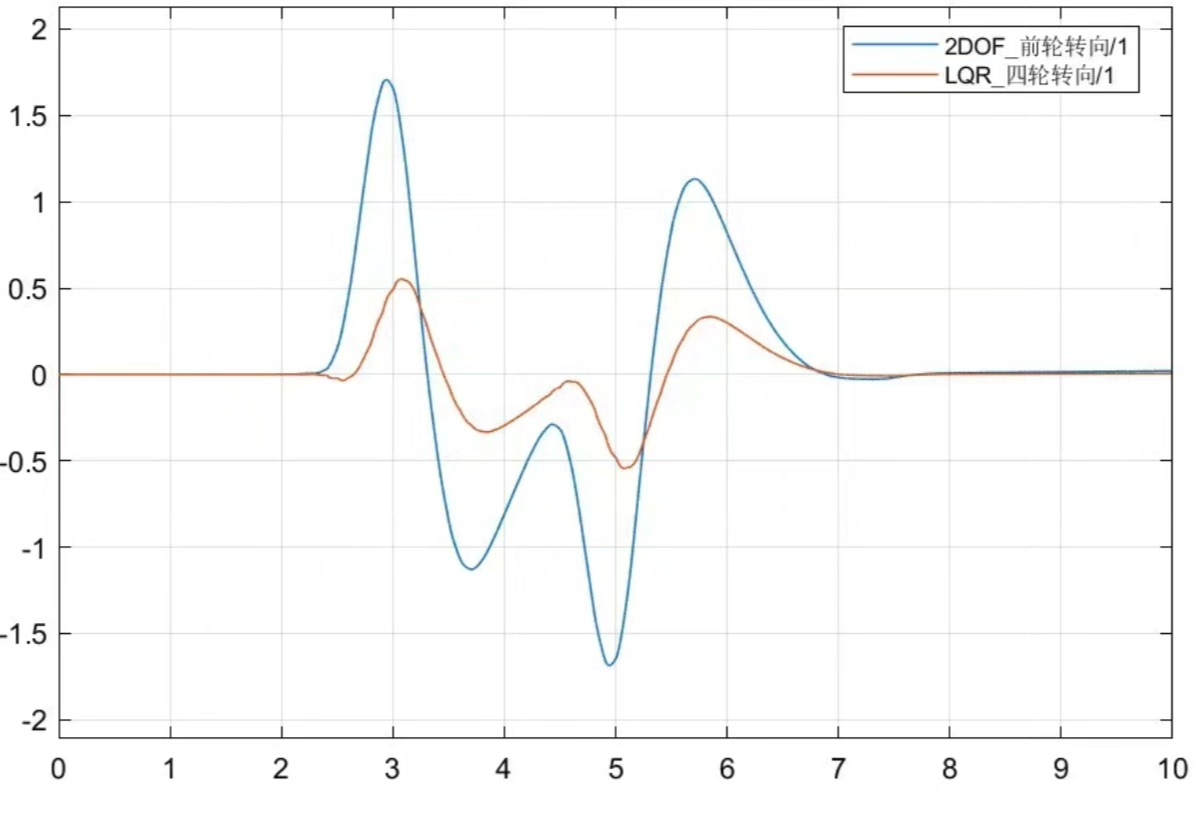

4.2 质心侧偏角抑制效果

质心侧偏角对比数据：

关键发现：

1. 低速时（<60km/h），β基本维持在±0.2度以内
2. 高速工况下（>100km/h），最大β值仍低于0.4度
3. 相比固定比例控制，波动幅度降低60%以上

4.3 全速域性能验证

构建车速斜坡信号（40→120km/h），测试控制器在全速域的适应性：

观察要点：

• 增益切换平滑，无控制量突变
• 横摆角速度跟踪误差与车速无显著相关性
• 质心侧偏角在车速变化过程中保持稳定

5. 工程实现关键问题

5.1 参数敏感性分析

对车辆质量m和侧偏刚度C进行±20%摄动测试：

应对策略：在实际项目中建议增加参数在线估计模块，或采用鲁棒控制方法增强适应性。

5.2 实时性优化技巧

1. 查表优化：将车速区间划分为3个区段（低速40-60km/h、中速60-100km/h、高速>100km/h），各区段采用不同插值密度
2. 矩阵运算加速：将LQR增益计算转换为预计算的多项式拟合形式：

   matlab复制K1 = p00 + p10*u + p01*γ_err + p20*u^2
   K2 = q00 + q10*u + q01*β + q20*u^2


3. 内存管理：将增益表存储在Flash而非RAM中，节省内存空间

5.3 硬件在环测试问题

在dSPACE系统上发现的典型问题及解决方案：

6. 进阶优化方向

6.1 自适应LQR设计

基于车辆动力学参数实时估计的自适应方案：

matlab复制function update_LQR()
    % 基于RLS算法在线估计m,Iz,Caf,Car
    [~, params_est] = RLS_Estimator(y, u);

    % 更新状态矩阵
    A = update_A_matrix(params_est);
    B = update_B_matrix(params_est);

    % 在线求解Riccati方程
    [K_new, ~] = solve_lqr(A, B, Q, R);

    % 平滑过渡
    K = 0.8*K_prev + 0.2*K_new;
end

6.2 与ESP的协同控制

集成电子稳定程序的控制逻辑：

1. 当ESP检测到车轮滑移时，发送标志位给4WS系统
2. 动态调整Q矩阵权重：

   matlab复制if ESP_Active
       Q(2,2) = 1500;  % 增加横摆角速度权重
       R = 0.05;       % 放宽控制量限制
   end


3. 后轮转角与制动力的协调分配策略

6.3 参数调试可视化工具

基于App Designer开发的调试界面功能：

• 实时显示闭环极点位置
• 拖动滑块调整Q/R矩阵权重
• 自动生成Bode图分析频域特性
• 记录调试历史支持版本对比

实际使用中发现，当闭环极点位于-2±1.5j区域时，系统能兼顾响应速度与稳定性。这个可视化工具将调参时间从原来的数小时缩短到20分钟以内。
