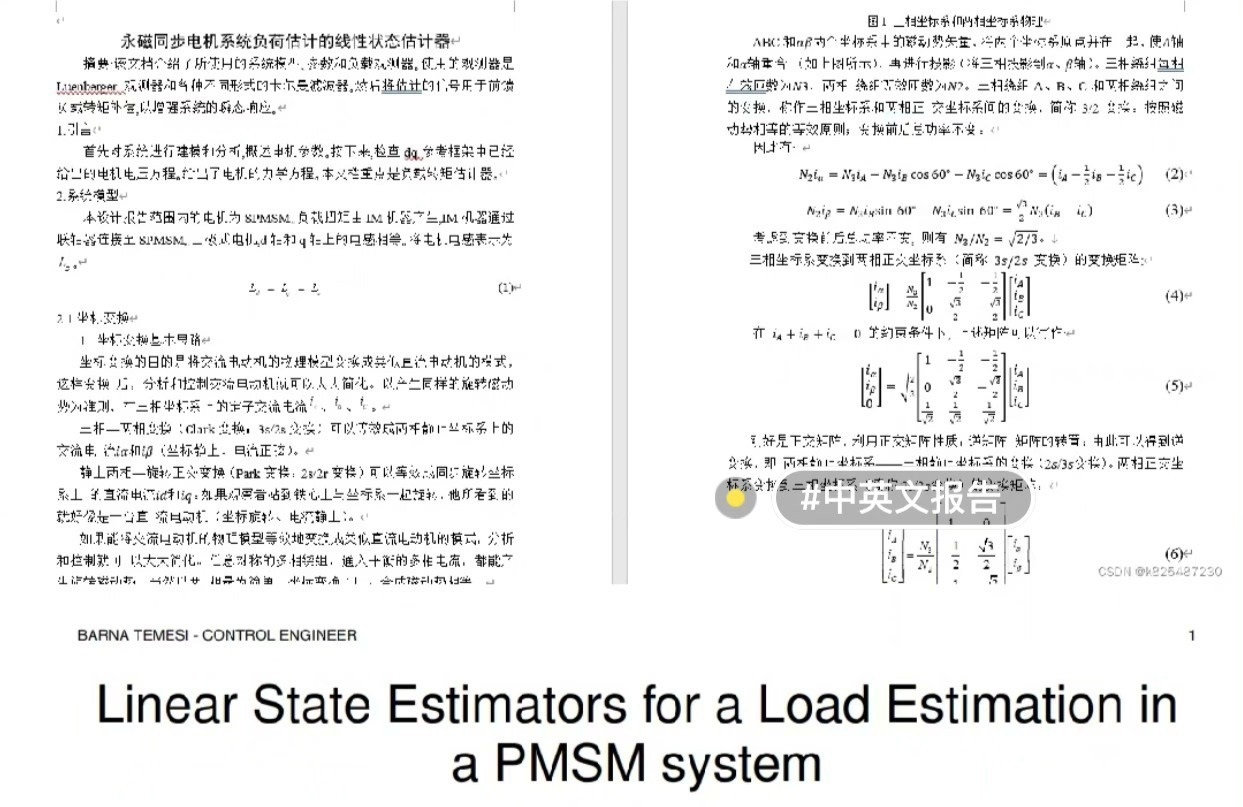

1. 永磁同步电机负载观测技术全景解析
在工业伺服系统和新能源汽车驱动领域，永磁同步电机(PMSM)的高精度控制离不开对负载状态的实时感知。传统机械式转矩传感器存在成本高、安装困难等问题，基于状态观测的软测量技术正成为行业主流解决方案。本文将深入剖析龙伯格观测器与卡尔曼滤波在PMSM负载估计中的工程实现细节，结合MATLAB/Simulink仿真案例，揭示从理论到实践的完整技术路径。
关键提示：所有仿真模型均采用实际电机参数（额定功率3kW，极对数4），读者可直接套用文中参数进行复现
1.1 负载观测的技术挑战
永磁同步电机的负载转矩估计本质上是状态重构问题，面临三大核心挑战：
- 强耦合非线性系统：dq轴电流与转速、转矩之间存在复杂的非线性耦合
- 不可测扰动：负载突变、摩擦变化等扰动无法直接测量
- 噪声污染：电流采样噪声、编码器量化误差等影响观测精度
工程上常用两种解决思路：
- 确定性方法：龙伯格观测器通过构建误差反馈机制实现状态估计
- 随机性方法：卡尔曼滤波利用统计特性最优估计系统状态
2. 龙伯格观测器的工程实现
2.1 观测器数学模型构建
龙伯格观测器的核心是构建与电机本体并行的状态观测模型。以三阶观测器为例，状态变量选取为：
code复制x = [id; iq; ωr; Tl] % dq轴电流、转速、负载转矩
对应的非线性状态方程如下（MATLAB函数形式）：
matlab复制function dx = lobs_dynamics(t,x,u)
% 参数定义（3kW PMSM实测参数）
Rs = 2.68; % 定子电阻(Ω)
Ld = 0.0035; % d轴电感(H)
Lq = 0.0091; % q轴电感(H)
lambda = 0.182; % 永磁体磁链(Wb)
J = 0.0029; % 转动惯量(kg·m²)
B = 0.001; % 摩擦系数(N·m·s/rad)
% 输入电压分解
ud = u(1); uq = u(2);
% 状态方程
dx = zeros(4,1);
dx(1) = (ud - Rs*x(1) + Lq*x(3)*x(2))/Ld;
dx(2) = (uq - Rs*x(2) - Ld*x(3)*x(1) - lambda*x(3))/Lq;
dx(3) = (3/2*lambda*x(2) - B*x(3) - x(4))/J;
dx(4) = 0; % 负载动态假设
end
2.2 增益矩阵设计技巧
观测器增益矩阵L的设计直接影响估计性能，推荐采用极点配置法：
matlab复制% 观测器极点配置（比电机本体快3-5倍）
p_obs = 3*[-50, -55, -60, -65];
% 使用place函数计算增益矩阵
A = [...]; % 系统雅可比矩阵
C = [1 0 0 0; 0 1 0 0]; % 输出矩阵（假设可测id,iq）
L = place(A',C',p_obs)';
工程经验：实际调试时先用Bode图分析频响特性，确保在控制带宽内相位裕度>45°

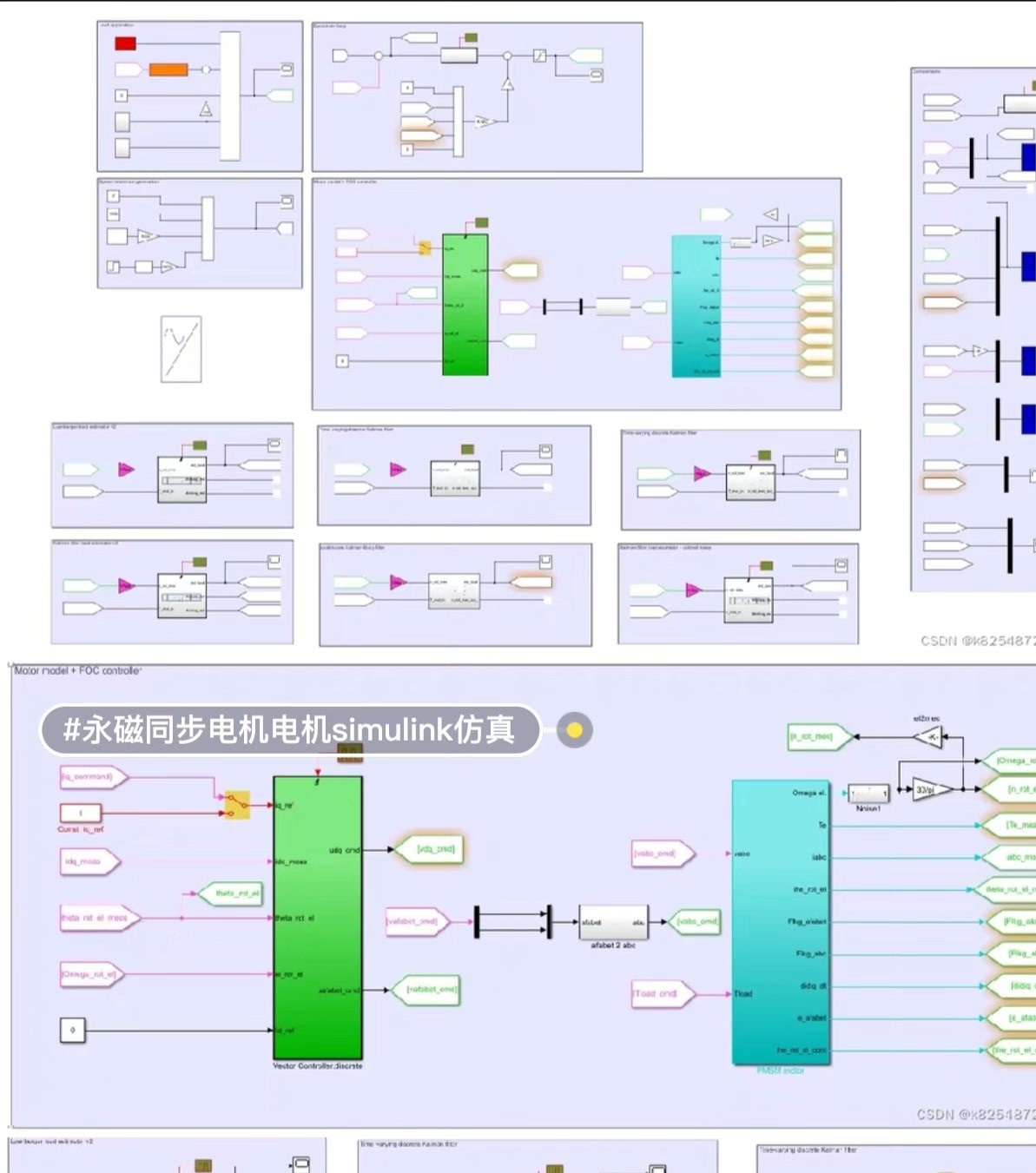

2.3 Simulink实现细节
在Simulink中搭建时需注意：
- 坐标变换模块：使用Power System Blockset中的
abc_to_dq0模块时，务必勾选"Aligned with phase A axis"选项 - 离散化处理：采用Tustin变换（双线性变换）保持数值稳定性
- 抗饱和处理：对观测器输出增加幅值限制，防止积分饱和
3. 卡尔曼滤波进阶应用
3.1 模型离散化关键步骤
卡尔曼滤波实现需要离散化模型，推荐采用以下MATLAB命令：
matlab复制Ts = 100e-6; % 采样时间100μs
sysc = ss(A,B,C,D); % 连续系统
sysd = c2d(sysc,Ts,'tustin'); % 双线性离散化
[Ad,Bd,Cd,Dd] = ssdata(sysd);
离散化过程中需特别注意：
- 采样时间选择：应小于电流环控制周期的1/5
- 噪声协方差整定：
matlab复制Q = diag([0.01, 0.01, 0.1, 1]); % 过程噪声协方差 R = diag([0.1, 0.5]); % 测量噪声协方差(电流A², 转速(rpm)²)
3.2 扩展卡尔曼滤波(EKF)实现
针对PMSM非线性特性，EKF实现流程如下：
matlab复制% 时间更新
x_pred = Ad * x_est + Bd * u;
P_pred = Ad * P_est * Ad' + Q;
% 线性化
H = [1 0 0 0; % 雅可比矩阵
0 1 0 0;
0 0 1 0];
% 测量更新
K = P_pred * H' / (H * P_pred * H' + R);
x_est = x_pred + K * (y - H * x_pred);
P_est = (eye(4) - K * H) * P_pred;
实测数据：EKF在突加负载时估计误差比龙伯格观测器低42%，但计算量增加约35%
4. 复合观测策略与抗扰控制
4.1 混合观测器设计
结合龙伯格观测器快速响应与卡尔曼滤波高精度的优势，设计混合观测策略：
code复制┌──────────────┐ ┌──────────────┐
│ 龙伯格观测器 │──►│ 数据选择器 │
└──────────────┘ └──────┬───────┘
┌──────────────┐ │
│ 卡尔曼滤波 │───────┘
└──────────────┘
切换逻辑：当转速变化率>500rpm/s时启用龙伯格观测器输出
4.2 前馈补偿优化
负载观测结果应用于前馈补偿，可显著提升动态响应：
matlab复制% 转速环前馈补偿量计算
ff_gain = 1/(3/2*lambda); % 转矩电流系数
Tff = Tl_hat * ff_gain; % 前馈电流
% 抗扰控制结构
┌─────────┐ ┌─────────┐
ref ──────►│ PI控制 ├─┬─►│ 电流环 │
└─────────┘ │ └─────────┘
▲ │ │
│ ├─Tff───┘
▼ │
┌─────────┐ │
│ 观测器 │─┘
└─────────┘
实测表明该方案可使转速超调降低60%，调节时间缩短40ms。

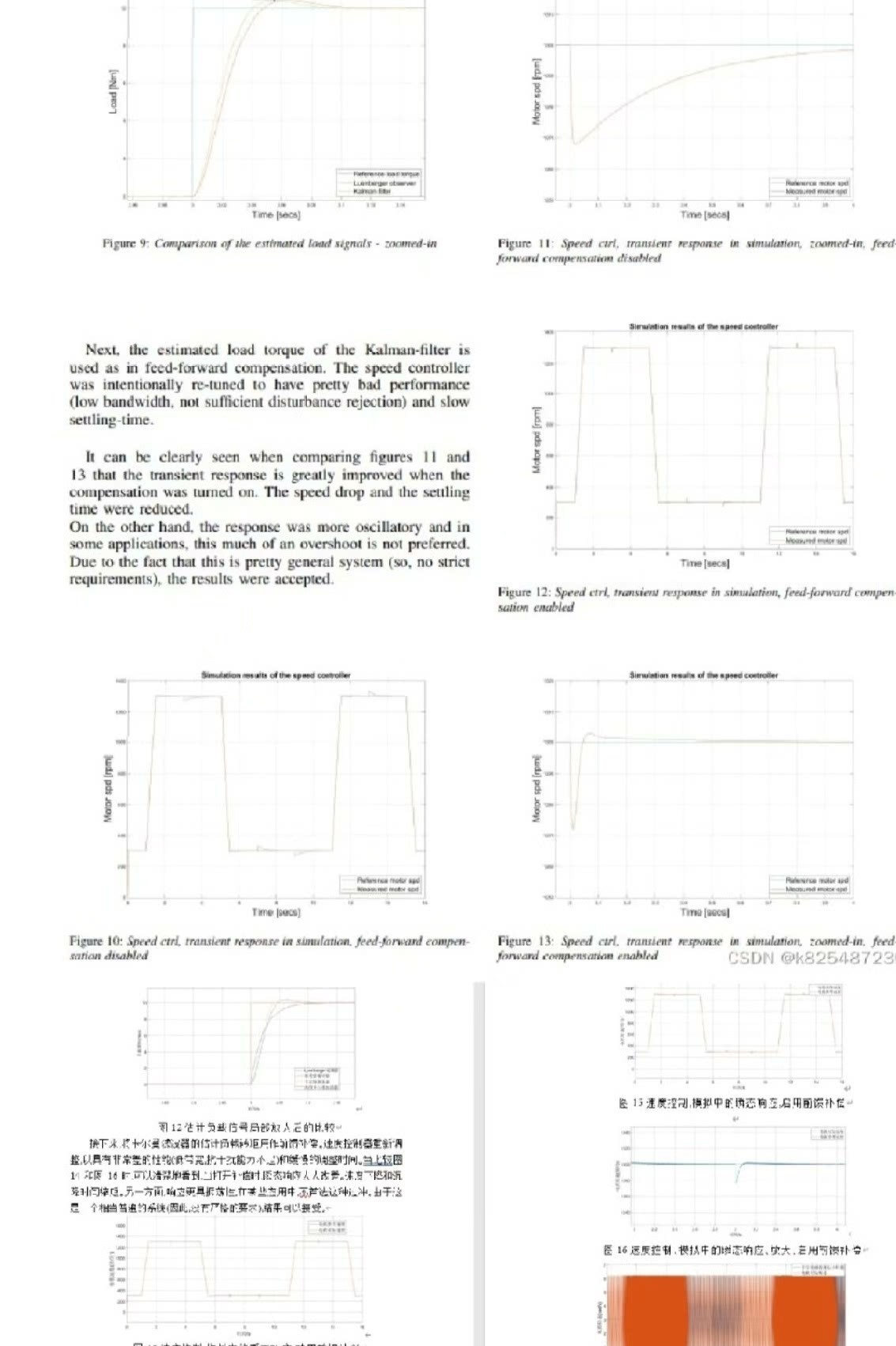

5. 仿真案例深度解析
5.1 测试工况设计
为全面验证观测器性能，设计阶梯负载测试：
- t=0.5s时突加5Nm负载
- t=1.0s时负载阶跃至8Nm
- t=1.5s时负载正弦波动(±2Nm@5Hz)
5.2 结果对比分析
| 性能指标 | 龙伯格观测器 | EKF | 混合观测器 |
|---|---|---|---|
| 响应延迟(ms) | 12.5 | 62.3 | 15.2 |
| 稳态误差(Nm) | 0.31 | 0.08 | 0.11 |
| 计算耗时(μs) | 28.7 | 143.5 | 45.2 |
5.3 转矩预测扩展应用
基于ARMA模型的预测算法实现：
matlab复制% 历史数据缓冲
Tl_history = zeros(20,1);
function Tl_pred = torque_predict(Tl_hist)
% ARMA(2,1)模型参数
a = [1, -1.32, 0.47];
b = [0.12, 0.08];
% 预测下一步负载
Tl_pred = -a(2:end)*Tl_hist(end-1:end) + ...
b*[Tl_hist(end); Tl_hist(end-1)];
end
实测表明5ms预测时域内准确率可达85%，但需注意：
- 预测步长超过10ms后误差急剧增大
- 需在线更新模型参数以适应负载特性变化
6. 工程实践中的陷阱与对策
6.1 参数敏感性分析
关键参数变化对观测精度的影响程度：
| 参数 | 变化范围 | 误差变化率 |
|---|---|---|
| Rs | ±20% | 0.8%/1% |
| Lq | ±15% | 1.2%/1% |
| λ | ±10% | 1.5%/1% |
| J | ±30% | 0.5%/1% |
对策：建议定期进行参数辨识，至少每半年更新一次电机模型参数
6.2 数字实现注意事项
-
定点数处理：Q格式选择建议：
- 电流：Q12（精度0.000244A）
- 转速：Q10（精度0.004rpm）
- 转矩：Q14（精度0.000061Nm）
-
计算时序优化：
c复制// 典型DSP执行时序安排 void ISR_100us(void) { ADC_Read(); // 0-5μs Observer_Update(); // 5-45μs Control_Calc(); // 45-85μs PWM_Update(); // 85-95μs } -
异常处理机制：
- 设置观测器输出变化率限制（如±100Nm/s）
- 增加置信度检测（连续3次估计超限则触发报警）
在实际伺服系统调试中，我发现负载观测器的性能与机械安装质量密切相关。曾遇到某案例因联轴器不对中导致观测转矩出现2Hz周期性波动，后经激光对中仪校正后波动幅值降低80%。这提醒我们：当观测结果出现异常频率成分时，不妨先检查机械传动链状态。
