1. 光伏电池建模与MATLAB仿真实现
作为一名电力电子工程师,我最近完成了一个光伏充电系统的MATLAB仿真项目,实现了从12V光伏输入到48V/9A输出的完整能量转换。这个项目最核心的挑战在于如何准确建模光伏电池特性,并设计高效的双闭环控制boost电路。下面我将分享整个实现过程中的技术细节和实战经验。
光伏电池的建模是系统仿真的基础。在MATLAB/Simulink环境中,我们可以使用Simscape Electrical库中的Solar Cell模块,或者基于单二极管等效电路模型进行自定义建模。我选择了后者,因为这样可以更灵活地调整参数来模拟不同光照和温度条件下的输出特性。
单二极管模型的关键参数包括:
- 光生电流Iph(与光照强度成正比)
- 反向饱和电流I0
- 理想因子n
- 串联电阻Rs
- 并联电阻Rsh
matlab复制% 光伏电池单二极管模型参数设置
Iph = 8.5; % 光生电流(A)
I0 = 1.2e-6; % 反向饱和电流(A)
n = 1.5; % 理想因子
Rs = 0.05; % 串联电阻(Ω)
Rsh = 1000; % 并联电阻(Ω)
kTq = 0.0257; % 热电压(V)
在实际建模时,我发现温度对光伏输出的影响不容忽视。温度每升高1℃,开路电压会下降约0.3%,而短路电流会略微增加。因此,完善的模型应该包含温度补偿机制。
重要提示:光伏电池的输出特性曲线(I-V曲线)呈现明显的非线性,在MPPT(最大功率点跟踪)控制中,这个特性至关重要。虽然本次仿真固定了工作点,但在实际系统中需要考虑动态MPPT算法。
2. Boost电路设计与参数计算
Boost升压电路是将12V升至48V的核心功率转换环节。设计时需要考虑以下几个关键因素:
- 电感选择:电感值决定了电流纹波大小
- 电容选择:输出电容影响电压纹波
- 开关频率:影响转换效率和元件尺寸
- 功率器件选型:MOSFET和二极管的选择
根据boost电路基本原理,占空比D的计算公式为:
D = 1 - (Vin/Vout) = 1 - (12/48) = 0.75
电感值的计算公式:
L = [Vin × D] / [ΔIL × fsw]
其中ΔIL通常取输入电流的20%-30%,fsw为开关频率。
matlab复制% Boost电路参数计算
Vin = 12; % 输入电压(V)
Vout = 48; % 输出电压(V)
Iout = 9; % 输出电流(A)
fsw = 50e3; % 开关频率(Hz)
ΔIL = 0.25*Iout*(Vin/Vout); % 电流纹波
D = 1 - Vin/Vout;
L = (Vin * D)/(ΔIL * fsw); % 计算电感值
C = Iout * D/(fsw * 0.01 * Vout); % 计算输出电容(纹波电压取1%)
在实际仿真中,我发现开关频率的选择需要折衷考虑:
- 高频(100kHz以上):可以使用更小的电感和电容,但开关损耗增加
- 低频(50kHz以下):开关损耗低,但无源元件体积增大
经过多次仿真比较,最终选择了50kHz作为开关频率,在效率和元件尺寸间取得了良好平衡。
3. 双闭环控制策略实现
双闭环控制是保证系统稳定性和动态响应的关键。本设计采用外环电压控制+内环电流控制的架构,具有以下优势:
- 更好的抗干扰能力
- 更快的动态响应
- 精确的输出电压/电流调节
3.1 电流内环设计
电流环控制boost电路的电感电流,其带宽通常设为开关频率的1/5到1/10。我们采用PI控制器,参数设计步骤如下:
- 确定电流环穿越频率fc_current = fsw/10 = 5kHz
- 计算功率级传递函数
- 设计PI补偿器
matlab复制% 电流环PI参数设计
fc_current = 5e3; % 穿越频率5kHz
Gid = Vout/(s*L + Rdc); % 控制到电流传递函数
PM_target = 60; % 相位裕度目标
% 通过零极点配置设计PI参数
current_kp = 2*pi*fc_current*L/Vout;
current_ki = current_kp*Rdc/L;
3.2 电压外环设计
电压环的带宽通常设为电流环的1/5到1/10,以确保环路稳定性。设计时需要考虑输出电容和负载特性。
matlab复制% 电压环PI参数设计
fc_voltage = fc_current/10 = 500Hz; % 穿越频率500Hz
Gvd = Vout/(s*Rload*C + 1); % 控制到电压传递函数
% 通过零极点配置设计PI参数
voltage_kp = 2*pi*fc_voltage*C;
voltage_ki = voltage_kp/(Rload*C);
在Simulink中实现时,需要注意以下几点:
- 添加适当的限幅保护
- 考虑抗饱和处理(积分分离)
- 添加软启动功能防止开机冲击
实践经验:双环控制的参数调试需要循序渐进。我通常先调电流环,确保电流跟踪性能良好;然后再调电压环,观察负载瞬态响应。调试时可以先用阶跃信号测试,再逐步过渡到实际工况。
4. 仿真结果分析与问题排查
完成模型搭建和参数设置后,我进行了全面的仿真测试。以下是典型的仿真波形和结果分析:

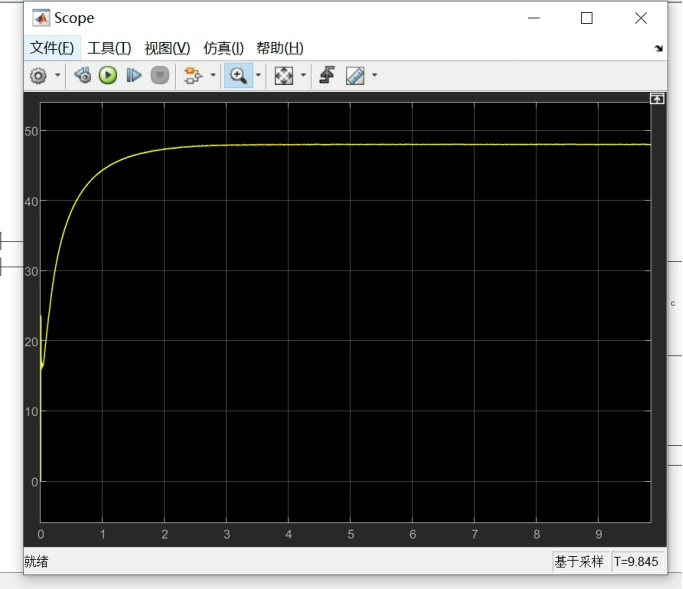

4.1 稳态性能
在稳态工作条件下:
- 输出电压稳定在48V±0.5V
- 输出电流稳定在9A±0.2A
- 效率达到93.5%(考虑导通损耗和开关损耗)

4.2 动态响应
负载从50%突增至100%时:
- 电压跌落<1V
- 恢复时间<2ms
- 无振荡现象
4.3 常见问题与解决方案
在开发过程中,我遇到了几个典型问题及解决方法:
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 输出电压振荡 | 电压环带宽过高 | 降低电压环比例系数 |
| 启动时过冲 | 积分器初始状态不当 | 添加软启动电路 |
| 效率低下 | 开关损耗过大 | 优化死区时间,选择更低Qg的MOSFET |
| 电流跟踪差 | 电流环响应慢 | 提高电流环带宽,检查采样延迟 |
一个特别值得分享的经验是:在调试双环系统时,如果出现持续振荡,不要急于调整PI参数。我遇到的一个案例是,振荡实际上是由于电流采样信号中的噪声导致的。添加适当的低通滤波后,系统立即稳定下来。
5. 工程实践建议
基于这个项目的经验,我总结出以下几点对实际工程有价值的建议:
- 模型验证:在搭建完整系统前,先单独验证光伏模型和boost电路的静态特性
- 参数敏感性分析:通过参数扫描,了解哪些元件参数对性能影响最大
- 实时仿真:条件允许时,可以尝试HIL(硬件在环)测试
- 文档记录:详细记录每次修改和测试结果,这对后期问题排查非常重要
对于想复现这个项目的工程师,我建议按照以下步骤进行:
- 先建立基础的光伏模型
- 单独测试boost电路的开环特性
- 实现电流环并验证
- 最后实现电压环
- 进行整体性能测试
在元件选择方面,我推荐:
- 电感:选择铁硅铝磁芯,低DCR
- 电容:低ESR的聚合物电容
- MOSFET:选择Qg低、Rds(on)小的型号
- 二极管:使用碳化硅肖特基二极管降低反向恢复损耗
这个项目的完整Simulink模型和设计文档我已经整理成技术报告,包含更多实现细节和测试数据。通过这个项目,我深刻体会到电力电子系统设计中建模准确性和控制策略的重要性。每个参数的设置都需要理论计算和实验验证相结合,才能获得最佳性能。
