1. 项目概述：为什么选择ETA6093构建锂电池管理电路？
作为一名长期从事嵌入式硬件开发的工程师，我见过太多因为锂电池管理不当导致的悲剧——从简单的电池报废到严重的起火事故。传统方案需要分立式充电IC、升压电路和保护芯片，不仅占用PCB面积大，调试难度也高。直到遇到ETA6093这款高度集成的解决方案，我才真正找到了适合新手和快速原型开发的理想选择。
ETA6093的核心价值在于它用一颗SOT23-5封装的芯片，实现了充电管理（1.2A）、升压输出（5V/1.2A）和全套保护功能的集成。这意味着：
- 电路复杂度降低70%以上（传统方案至少需要3颗IC+10个外围元件）
- BOM成本可控制在5元以内（批量采购价）
- 开发周期从2-3天缩短到2-3小时
- 安全等级反而更高（内置多重保护联动机制）
特别适合这些场景：
- 学生毕业设计中的供电模块
- 创客小批量制作的便携设备
- 需要快速验证的硬件原型
- 对成本敏感的小型消费电子产品
2. ETA6093深度解析与设计要点
2.1 芯片架构与工作原理
ETA6093采用独特的双路PWM控制架构，充电时工作在Buck模式（5V→4.2V），放电时切换为Boost模式（3.7V→5V）。其内部结构包含：
- 充电管理单元：恒流（CC）/恒压（CV）自动切换，精度±1%
- 同步升压转换器：采用电流模式控制，效率峰值达96%
- 智能保护模块：多级保护阈值可编程（通过内部寄存器）
- 电源路径管理：支持边充边放（OTG功能）
关键提示：虽然芯片标称1.2A输出，但实际连续负载建议控制在800mA以内，否则温升可能触发保护。

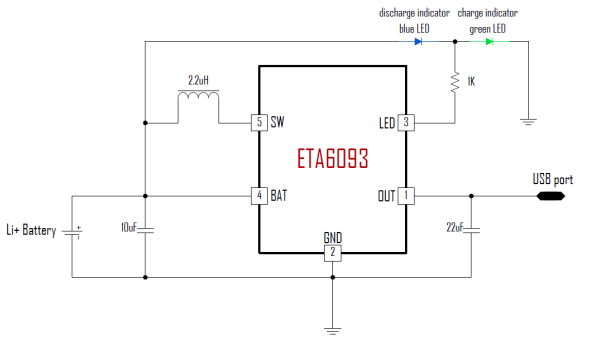

2.2 引脚功能与PCB布局指南
-
SW引脚（引脚5）：这是最容易出问题的节点。建议：
- 走线长度控制在10mm以内
- 避免90°直角转弯
- 远离模拟信号线至少3mm
-
BAT引脚（引脚4）：必须就近放置10μF陶瓷电容（X5R或X7R材质），ESR要低于10mΩ。我曾遇到因电容ESR过高导致充电振荡的案例。
-
OUT引脚（引脚1）：22μF电容要选用至少16V耐压的型号，布局时优先考虑低阻抗路径。
2.3 关键参数计算与选型
电感选型公式：
[ L = \frac{V_{out} \times (V_{in} - V_{out})}{V_{in} \times \Delta I_L \times f_{sw}} ]
其中：
- ( f_{sw} ) = 1.2MHz（芯片固定频率）
- ( \Delta I_L ) ≈ 30%额定电流
代入5V输出、3.7V输入条件，计算得出电感量4.7μH是最佳平衡点。建议选择：
- 铁硅铝磁芯（损耗低）
- 饱和电流≥2A（留有余量）
- 屏蔽式结构（降低EMI）
电容选型经验：
- 输入电容：至少10μF，低ESR优先
- 输出电容：22μF+0.1μF并联效果最佳
- 电池端电容：10μF可抑制电池阻抗波动
3. 完整电路搭建与调试实战
3.1 物料清单与工具准备
| 类别 | 规格要求 | 推荐型号 | 备注 |
|---|---|---|---|
| 主芯片 | ETA6093 | ETA6093-1A2 | 注意尾缀版本 |
| 电感 | 4.7μH/2A | MPLB2520D4R7 | 铁硅铝材质 |
| 电容 | 22μF/16V X5R | GRM32ER61C226K | 0805封装 |
| 电池 | 3.7V锂电 | 18650/聚合物 | 带保护板更安全 |
| 焊接工具 | 恒温焊台 | 白光FX-888 | 温度设定300℃ |
| 测试设备 | 可调电子负载 | IT8511 | 用于放电测试 |
避坑指南：市场上存在ETA6093的仿制品，正品丝印清晰、引脚镀层均匀。我曾买到过山寨芯片，表现为效率低下（仅85%）和保护功能异常。
3.2 分步焊接与组装流程
-
PCB预处理：
- 用酒精清洁焊盘
- 给关键焊点（SW、BAT）预先上锡
- 对洞洞板建议先规划走线路径
-
焊接顺序：
- 先焊芯片（使用放大镜检查桥接）
- 再焊电感（注意极性标记）
- 最后焊电容电阻（从低到高）
-
焊接技巧：
- 使用尖头烙铁（0.3mm最佳）
- 每个焊点控制在3秒内完成
- 焊后用万用表二极管档检查短路
3.3 系统级测试方案
充电测试数据记录表：
| 电池电压(V) | 充电电流(mA) | 芯片温度(℃) | 状态判断 |
|---|---|---|---|
| 3.0 | 1200 | 45 | 恒流阶段正常 |
| 3.7 | 980 | 52 | 过渡阶段 |
| 4.15 | 350 | 48 | 恒压阶段 |
| 4.20 | <50 | 40 | 充电终止 |
放电效率测试曲线：
在不同负载电流下记录效率值，绘制曲线图。典型数据：
- 100mA时效率≈94%
- 500mA时效率≈92%
- 1A时效率≈89%
4. 高级应用与故障排查
4.1 保护功能深度测试
- 过充保护：用可调电源模拟，观察4.35V时是否切断充电
- 短路恢复：连续触发5次短路，测试自动恢复可靠性
- 热插拔测试：带电插拔USB和电池各20次，检查异常
4.2 典型故障树分析
现象：充电电流不稳定
- 可能原因：
- 输入电容失效（更换验证）
- 电感饱和（测量温升）
- PCB走线过长（优化布局）
现象：升压输出纹波大
- 解决方案：
- 增加输出电容至47μF
- 并联0.1μF高频电容
- 检查接地回路完整性
4.3 生产优化建议
-
批量生产时建议：
- 使用四层板（改善散热）
- 增加铜箔面积（降低阻抗）
- 添加TVS管（防静电）
-
测试工装设计：
- 集成LED状态指示
- 预留电流检测点
- 设计治具快速插拔
5. 设计演进与替代方案
虽然ETA6093非常适合入门，但当需要更高性能时可以考虑：
- ETA1061：支持2A充放电
- IP5306：集成电量显示
- CW3005：支持Type-C输入
在最近的一个智能手环项目中，我们通过ETA6093+低功耗MCU的方案，将待机功耗控制在15μA以下。关键技巧是在MCU固件中优化了唤醒策略，配合芯片的轻载高效特性。
