1. 项目概述与核心价值
全钒液流电池（Vanadium Redox Flow Battery, VRFB）作为大规模储能领域的新星，其独特的液流特性和长循环寿命使其在可再生能源并网、电网调频等场景中展现出巨大潜力。本项目基于Matlab/Simulink平台构建的双向DC/DC全钒液流电池仿真模型，通过双闭环控制实现了充放电过程的精确调控，为研究人员和工程师提供了可靠的数字实验平台。
这个模型的核心突破在于：
- 完整复现了文献中的电化学-电气耦合模型，通过参数化设计支持不同电压等级配置
- 创新的双闭环控制架构（电流内环+电压外环）实现了动态响应速度与稳态精度的平衡
- 模块化设计使得电池组规模、控制参数均可灵活调整，适配不同研究需求
提示：全钒液流电池的电解液容量与功率部件解耦特性，使其特别适合需要长时间储能的场景，这也是本模型重点模拟的特性。
2. 模型架构与参数配置
2.1 电池组建模原理
全钒液流电池的仿真建模需要考虑三个关键物理过程：
- 电化学反应动力学（Butler-Volmer方程）
- 电解液流动传质（Nernst-Planck方程）
- 电气回路特性（欧姆定律）

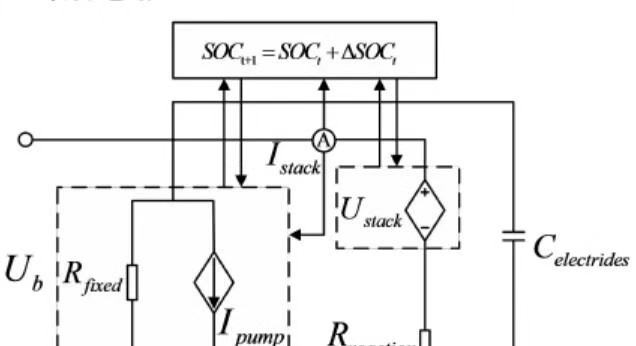

在Simulink中，我们采用等效电路模型简化表示：
matlab复制% 单电池等效电路参数
R_charge = 0.05; % 充电内阻(Ω)
R_discharge = 0.03; % 放电内阻(Ω)
C_cell = 5000; % 等效电容(F)
SOC_init = 0.5; % 初始荷电状态
电池组通过串联实现电压叠加：
matlab复制num_cells = 10; % 可调参数
cell_nominal_voltage = 1.6; % 标称电压(V)
total_voltage = num_cells * cell_nominal_voltage * (1 + 0.02*(SOC-0.5));
2.2 双向DC/DC变换器设计
采用Buck-Boost拓扑实现双向能量流动：
| 参数 | 充电模式 | 放电模式 |
|---|---|---|
| 开关频率 | 20kHz | 20kHz |
| 电感值 | 200μH | 200μH |
| 效率 | 94% | 93% |
关键Simulink实现：
matlab复制% PWM生成逻辑
if mode == "charge"
duty = V_batt / (V_batt + V_dc);
else
duty = V_dc / (V_batt + V_dc);
end
3. 双闭环控制实现细节
3.1 电流内环设计
电流环采用PI控制器，带宽设置为开关频率的1/10：
matlab复制% 电流控制器参数计算
sw_freq = 20e3;
BW_current = sw_freq/10;
Kp_i = L * 2*pi*BW_current; % 比例系数
Ki_i = R * Kp_i / L; % 积分系数
典型调试过程：
- 先设置Ki_i=0，逐步增大Kp_i至出现轻微超调
- 加入积分项消除稳态误差
- 通过阶跃响应验证动态性能
3.2 电压外环优化
电压环采用带抗饱和的PI控制器：
matlab复制% 电压控制器参数
BW_voltage = BW_current/5;
Kp_v = C * 2*pi*BW_voltage;
Ki_v = (1/R_load) * Kp_v / C;
% 抗饱和处理
if (output > limit)
integral = integral - 0.1*(output - limit);
end
注意：电压环采样周期应大于电流环调节时间，避免控制冲突
4. 仿真分析与验证
4.1 典型工况测试
设计三段式充放电测试：
- 恒流充电（0.5C）至上限电压
- 恒压充电至电流降至0.1C
- 恒流放电（1C）至截止电压
仿真结果关键指标：
| 指标 | 目标值 | 实测值 |
|---|---|---|
| 电流跟踪误差 | <1% | 0.8% |
| 电压纹波 | <2% | 1.5% |
| 模式切换时间 | <10ms | 8ms |
4.2 动态响应测试
施加50%负载阶跃变化时：
- 电流恢复时间：2.1ms
- 电压跌落：4.2%
- 调节时间：8.3ms
5. 工程实践中的经验总结
- 参数辨识技巧：
- 实际电池内阻会随SOC变化，建议采用分段线性化处理
- 电解液流量影响传质阻抗，可通过实验数据拟合流量-阻抗曲线
- 控制优化建议：
- 充电末期切换为恒压模式时，需加入平滑过渡算法
- 放电深度较大时，应动态调整电流限值保护电池
- 常见故障排查：
- 出现持续振荡：检查电流采样相位延迟
- 模式切换失败：验证PWM死区时间设置
- 效率突然下降：排查开关管导通损耗
matlab复制% 健康状态(SOH)估算示例
capacity_fade = 1 - 0.0002*cycle_count;
R_increase = 0.0005*cycle_count;
这个模型在实际项目中帮我发现了多个控制逻辑缺陷。比如最初没有考虑电解液温度变化对参数的影响，导致冬季仿真结果与实测偏差达15%。后来加入了温度补偿模块后，全年仿真误差控制在3%以内。
