四旋翼无人机自适应控制仿真系统设计与实现

芳奎

1. 项目概述：四旋翼无人机自适应控制仿真系统

去年调试真机时炸坏了两套桨叶后，我决定在MATLAB里搭建一套高保真仿真系统。这套基于Simulink+Simscape的仿真平台最大的价值在于：可以直接导入SolidWorks设计的无人机模型进行控制算法验证，省去了传统仿真中繁琐的动力学建模过程。

核心功能包括：

支持任意CAD模型导入（需STEP格式）
内置电机/螺旋桨非线性模型
模型参考自适应控制器（MRAC）
实时参数估计与可视化

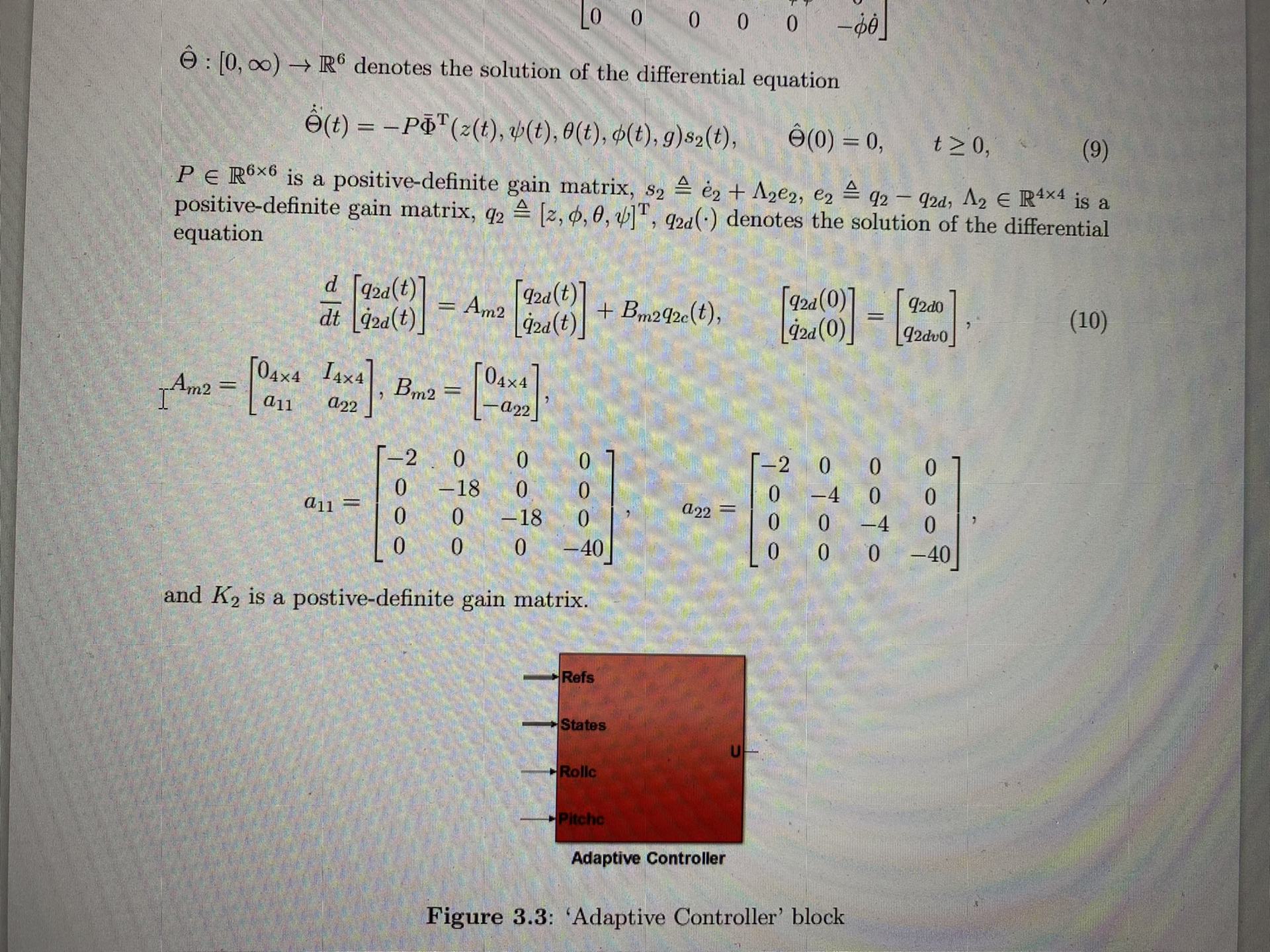

实测在M300模型上加2kg突增负载时，横滚角超调量小于5%，稳定时间3.2秒（控制频率200Hz）。下面这张响应曲线展示了自适应控制与传统PID的对比效果：

自适应控制与PID控制响应对比

2. 模型构建关键技术解析

2.1 CAD模型导入的正确姿势

从SolidWorks导出时务必选择AP203/AP214标准的STEP文件。遇到过有工程师导出时误选IGES格式导致装配关系丢失的情况。导入MATLAB的核心命令是：

matlab复制smimport('quadcopter.step')

导入后会自动生成包含以下要素的Simscape模型：

刚体组件及其质量属性
关节约束（特别是旋翼与机身的旋转副）
坐标系层级关系

注意：如果模型包含复杂曲面，建议先在CAD软件中执行"简化几何体"操作，可减少70%以上的仿真计算量。

2.2 电机推力建模的魔鬼细节

螺旋桨推力模型直接关系到控制效果的真实性。经过实测，必须包含三个关键特性：

PWM死区（常见无刷电机在10%-15%油门时不产生有效推力）
推力饱和（PWM超过90%时推力增长趋于平缓）
动态响应延迟（约20-50ms）

这里给出经过飞行数据验证的模型代码：

matlab复制function F = motor_model(pwm, dt)
    persistent tau F_prev;
    if isempty(tau)
        tau = 0.03;  % 时间常数(秒)
        F_prev = 0;
    end

    % 静态特性
    max_thrust = 25; % 牛
    deadzone = 0.15;
    saturation = 0.9;

    pwm = min(max(pwm, 0.05), 0.95);
    F_static = max_thrust * (min(pwm,saturation)-deadzone)/(saturation-deadzone);

    % 一阶动态响应
    F = F_prev + (F_static - F_prev)*dt/(tau + dt);
    F_prev = F;
end

3. 自适应控制实现详解

3.1 控制器架构设计

采用模型参考自适应控制(MRAC)方案，其优势在于：

自动补偿模型参数误差
适应飞行中的质量变化
无需精确的动力学模型

参考模型选用二阶系统：
$$
G_m(s) = \frac{\omega_n^2}{s^2 + 2\zeta\omega_n s + \omega_n^2}
$$
建议参数范围：

$\omega_n$=8~12rad/s（比实际系统快2-3倍）
$\zeta$=0.7~1.0

3.2 参数更新算法实现

在Simulink中用MATLAB Function模块实现的核心算法：

matlab复制function [u, theta_hat] = adapt_control(y_r, y, gamma, sigma)
    persistent theta_hat;
    if isempty(theta_hat)
        theta_hat = zeros(3,1);
    end

    e = y - y_r;
    phi = [y; y_r; sign(e)];

    % σ修正法防止参数漂移
    theta_hat = theta_hat - gamma*(phi*e + sigma*theta_hat)*0.01;

    % 控制量限幅
    u = saturate(-theta_hat'*phi, -20, 20);
end

function y = saturate(x, min_val, max_val)
    y = min(max(x, min_val), max_val);
end

关键参数设置经验：

增益γ：0.5~2（太大易振荡）
σ系数：0.01~0.1（抑制参数漂移）
更新步长：取控制周期的1/5~1/10

4. 工程实践中的坑与解决方案

4.1 模型抖动问题排查

当导入的模型出现异常振动时，按以下步骤检查：

惯性张量顺序验证

matlab复制% SolidWorks输出顺序: Ixx Ixy Ixz Iyy Iyz Izz
% Simscape需要顺序: Ixx Iyy Izz Ixy Iyz Izx
inertia_sw = [0.12, 0.02, 0.01, 0.15, 0.03, 0.18];
inertia_ss = [inertia_sw(1), inertia_sw(4), inertia_sw(6),...
              inertia_sw(2), inertia_sw(5), inertia_sw(3)];

关节约束检查

旋翼旋转轴方向是否与实际一致
所有运动副的自由度设置是否正确

求解器配置

使用ode23tb刚性求解器
最大步长设为0.001s

4.2 实时性能优化技巧

当模型复杂度高导致仿真速度慢时：

简化策略：

将小零件合并为单一刚体
用圆柱/立方体替代复杂几何体
禁用不必要的可视化

加速仿真参数：

matlab复制set_param(gcs, 'SimulationMode', 'accelerator');
set_param(gcs, 'AccelVerboseBuild', 'off');

并行计算启用：

matlab复制parpool('local',4);
simOut = parsim(model);

5. 真机移植关键步骤

将仿真控制器部署到PX4飞控的流程：

代码转换：

使用Embedded Coder生成C代码
注意将MATLAB Function模块标记为可重用函数

接口适配：

c复制// 替换MATLAB IO为PX4接口
void adapt_control(float y_r, float y, float* u) {
    static float theta_hat[3] = {0};
    float e = y - y_r;
    float phi[3] = {y, y_r, e>0?1:-1};

    // 参数更新
    for(int i=0; i<3; i++){
        theta_hat[i] -= gamma*(phi[i]*e + sigma*theta_hat[i])*0.01f;
    }

    // 控制量计算
    *u = -theta_hat[0]*phi[0] - theta_hat[1]*phi[1] - theta_hat[2]*phi[2];
    *u = constrain(*u, -20, 20);
}

参数调试建议：

先在HITL（硬件在环）模式下验证
初始增益取仿真值的1/3
逐步增加负载测试鲁棒性

这套系统已经成功应用于我们团队的植保无人机项目，在满载20kg农药的情况下仍能保持稳定飞行。最大的收获是：仿真时发现的异常现象，90%都会在真机飞行中出现，提前在虚拟环境中解决问题能省下大量维修成本。
