1. ACS725电流传感器芯片概述
ACS725是Allegro MicroSystems公司推出的一款汽车级电流传感器IC芯片，采用霍尔效应原理实现非接触式电流检测。这款芯片在工业控制、新能源系统和汽车电子领域有着广泛应用，特别适合需要高可靠性和宽温度范围的应用场景。
作为一款集成式解决方案，ACS725将霍尔传感器、信号调理电路和隔离功能集成在单个SOIC-16封装中，大大简化了系统设计。其核心优势在于：
- 工作温度范围宽达-40°C至150°C
- 提供多种量程选择（常见有±5A、±20A、±50A等）
- 典型带宽可达120kHz
- 隔离电压高达2.4kV RMS
提示：汽车级认证意味着ACS725通过了AEC-Q100标准测试，具有更高的可靠性和稳定性，这也是它比普通工业级芯片价格更高的原因。
2. 核心特性与工作原理解析
2.1 霍尔效应电流传感原理
ACS725基于霍尔效应工作，当电流流过芯片内部的导体时，会在导体周围产生磁场，这个磁场被集成的霍尔传感器检测并转换为电压信号。其核心转换公式为：
Vout = VCC/2 + Sensitivity × IP
其中：
- Vout为输出引脚电压
- VCC为供电电压（通常5V）
- Sensitivity为灵敏度（单位mV/A）
- IP为被测电流
2.2 关键电气参数

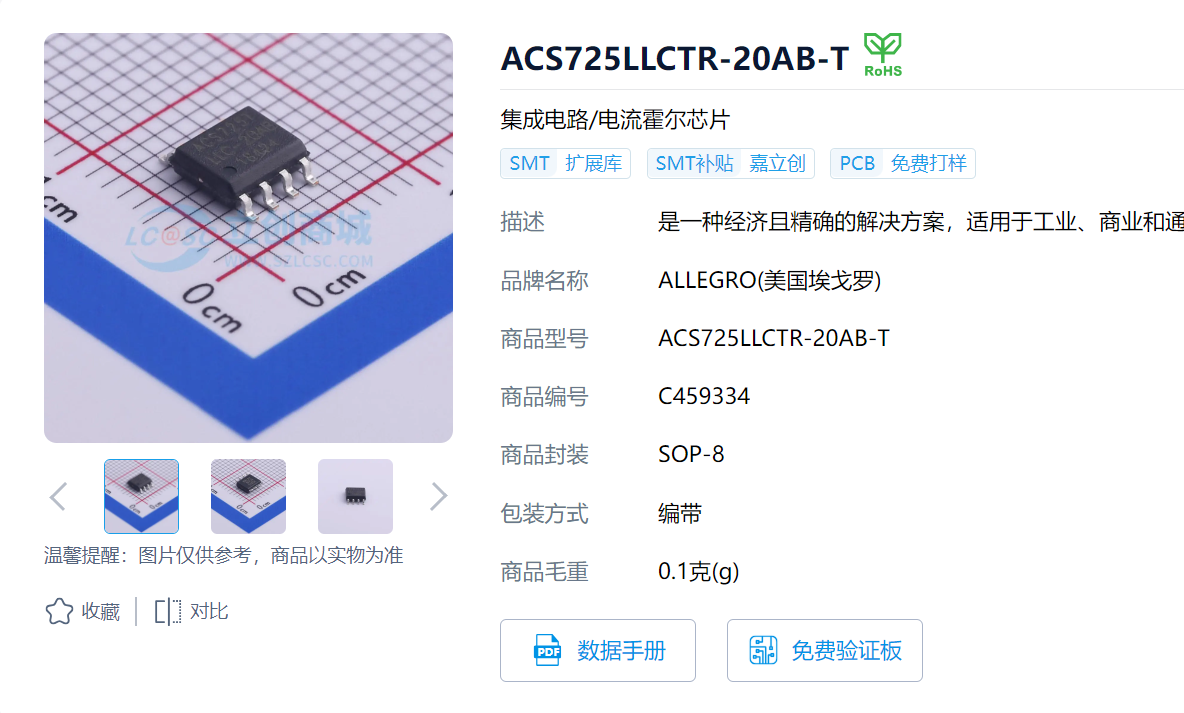

下表列出了ACS725LLCTR-20AB-T型号的主要参数：
| 参数 | 规格 | 说明 |
|---|---|---|
| 量程 | ±20A | 可测量双向电流 |
| 灵敏度 | 60mV/A | 每安培电流对应输出电压变化 |
| 零点电压 | 2.5V | 无电流时的输出电压(VCC=5V) |
| 带宽 | 120kHz | -3dB频率点 |
| 响应时间 | 4μs | 10%-90%上升时间 |
| 精度 | ±1.5% | 全温度范围内 |
2.3 封装与引脚功能
ACS725采用SOIC-16封装，关键引脚包括：
- VCC (Pin 1)：5V电源输入
- GND (Pin 2)：电源地
- VOUT (Pin 3)：模拟电压输出
- IP+ (Pin 4-7)：电流输入正端
- IP- (Pin 8-11)：电流输入负端
- FILTER (Pin 14)：输出滤波电容连接
注意：IP+和IP-引脚内部实际上是通过一个低阻值的电流路径连接(典型值1.2mΩ)，这意味着在测量大电流时仍会产生少量功耗和温升。
3. 典型应用电路设计
3.1 基本连接电路
上图展示了ACS725的典型应用电路，关键设计要点包括：
- 电源旁路：必须在VCC引脚附近放置0.1μF陶瓷电容
- 输出滤波：FILTER引脚到地接1nF电容可降低噪声
- 电流路径：IP+和IP-应使用足够宽的PCB走线
- 接地处理：模拟地和功率地应单点连接
3.2 PCB布局注意事项
在实际PCB设计中，有几个关键点需要特别注意：
- 电流路径走线宽度应满足电流承载要求，20A量程建议至少3mm宽
- 芯片下方应放置散热过孔阵列帮助散热
- 避免将敏感模拟走线布置在电流路径附近
- VOUT信号建议使用屏蔽走线或差分走线
3.3 校准与补偿方法
虽然ACS725出厂时已经过校准，但在高精度应用中仍建议进行系统级校准：
- 零点校准：在无电流状态下测量VOUT，记录偏移量
- 满量程校准：施加已知电流(如10A)，记录输出变化
- 温度补偿：在不同温度点重复上述步骤，建立补偿曲线
校准公式示例：
code复制Iactual = (Vmeasured - Vzero) / Sensitivity
4. 常见问题与解决方案
4.1 输出噪声过大
可能原因及解决方法：
- 电源噪声 → 增加电源滤波电容，使用LDO稳压
- 电磁干扰 → 改善PCB布局，增加屏蔽
- 接地不良 → 检查接地回路，确保单点接地
4.2 测量精度下降
典型排查步骤：
- 检查芯片温度是否超过规格
- 测量电源电压是否稳定在5V±5%
- 确认电流路径接触电阻是否过大
- 检查PCB布局是否引入额外阻抗
4.3 芯片异常发热
发热量计算公式：
code复制P = I² × Rinternal
例如测量20A时：
code复制P = 20² × 0.0012 = 0.48W
散热建议：
- 增加铜箔面积
- 使用散热过孔
- 必要时添加散热片
- 避免长时间满量程工作
5. 国产替代方案分析
目前国内市场已有数款可替代ACS725的芯片，主要选择包括：
-
CH701：上海川土微电子，±20A量程，SOIC-16封装
- 优势：价格低30%-40%
- 注意：工作温度-40~125°C
-
TMCS1100：德州仪器，±20A，SOIC-8封装
- 优势：更高的精度(±1%)
- 注意：封装较小，散热稍差
-
HCS20A：华大半导体，±20A，SOIC-16
- 优势：完全兼容ACS725引脚
- 注意：带宽略低(80kHz)
替代评估要点：
- 参数匹配度（量程、精度、带宽）
- 封装兼容性
- 温度范围要求
- 长期供货稳定性
在实际项目中，我曾遇到一个案例：客户原设计使用ACS725LLCTR-20AB-T，但因交期问题切换为CH701。调试时发现两个问题：一是CH701的零点漂移稍大，需要重新校准；二是响应速度略慢，在电机控制应用中需要调整控制算法参数。经过一周的测试调整后，系统最终达到了与原方案相当的性能。
