STM32G4 SPI通信配置与实战指南

家庭影院

1. STM32G4 SPI通信基础解析

作为一名嵌入式开发工程师，我经常需要在STM32系列MCU上实现SPI通信。STM32G4系列的SPI外设功能强大但配置复杂，今天我就结合实战经验，详细解析SPI的硬件接口和工作原理。

SPI(Serial Peripheral Interface)是一种高速、全双工的同步串行通信接口，在嵌入式系统中广泛应用。与I2C相比，SPI没有复杂的地址机制和应答信号，通信速率更高，但需要更多的硬件连线。

1.1 SPI硬件接口详解

STM32G4的SPI接口包含4个标准信号线：

  • MOSI(Master Out Slave In)：主设备数据输出，从设备数据输入
  • MISO(Master In Slave Out)：主设备数据输入，从设备数据输出
  • SCK(Serial Clock)：由主设备产生的同步时钟
  • NSS(Slave Select)：从设备选择信号(低电平有效)

实际应用中，NSS引脚在某些简单场景可以省略，主从设备通过硬件连线直接绑定。但在多从机系统中，NSS是必需的。

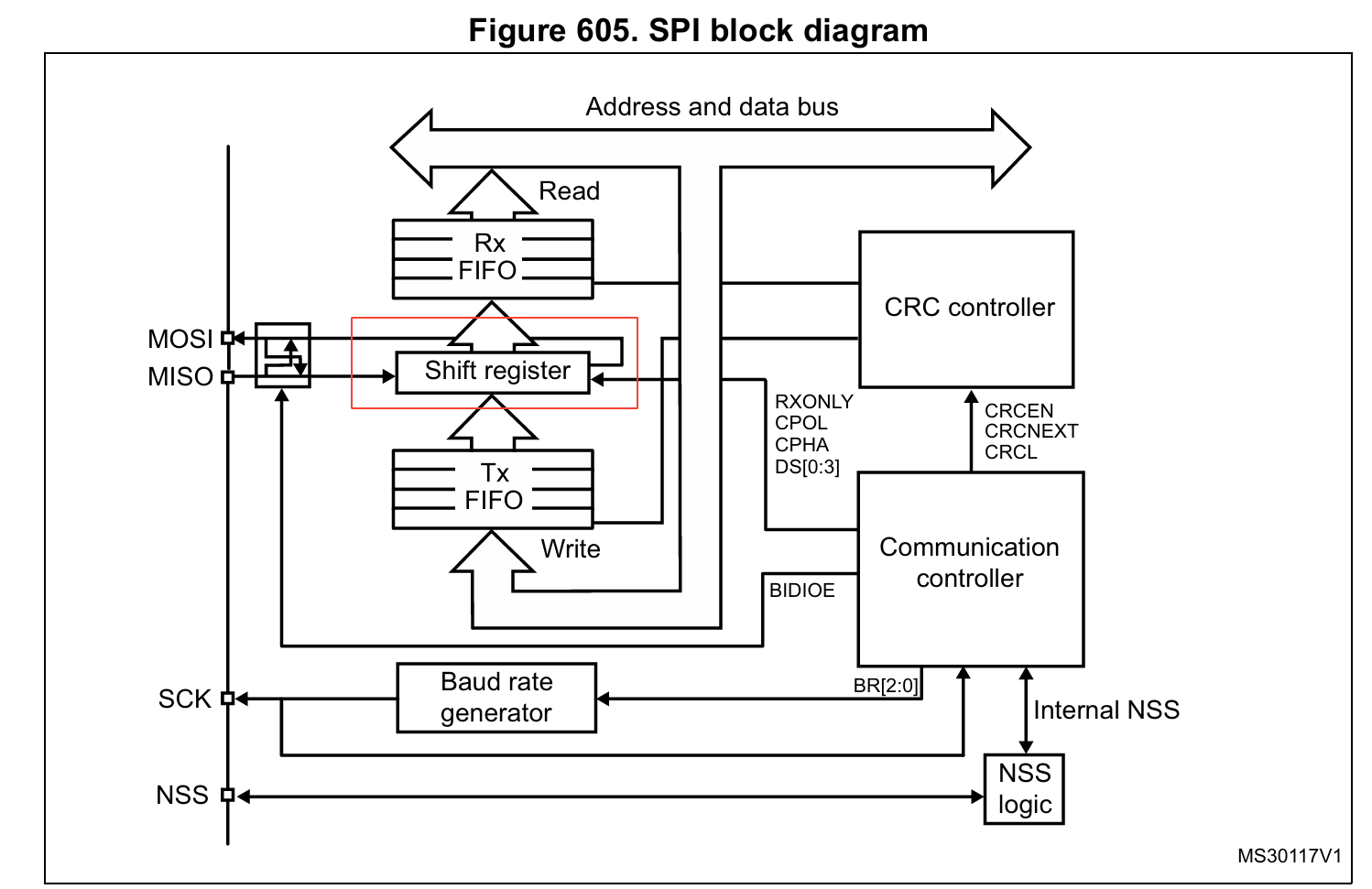

SPI硬件接口示意图

在硬件设计时需要注意：

  1. 主从设备的MOSI和MISO需要交叉连接
  2. SCK由主设备产生，所有从设备共享同一时钟
  3. 在多从机系统中，每个从机需要独立的NSS线
  4. 长距离通信时建议加入终端电阻匹配阻抗

1.2 SPI时钟极性与相位配置

SPI通信的核心是时钟同步，时钟的极性和相位配置直接影响数据采样时机。这两个参数通过CPOL和CPHA位配置：

  • CPOL(Clock Polarity)：控制SCK空闲状态

    • 0：SCK空闲时为低电平
    • 1：SCK空闲时为高电平

  • CPHA(Clock Phase)：控制数据采样边沿

    • 0：在第一个时钟边沿采样数据
    • 1：在第二个时钟边沿采样数据

这两个参数的组合形成四种工作模式：

模式 CPOL CPHA 采样时机
0 0 0 上升沿采样
1 0 1 下降沿采样
2 1 0 下降沿采样
3 1 1 上升沿采样

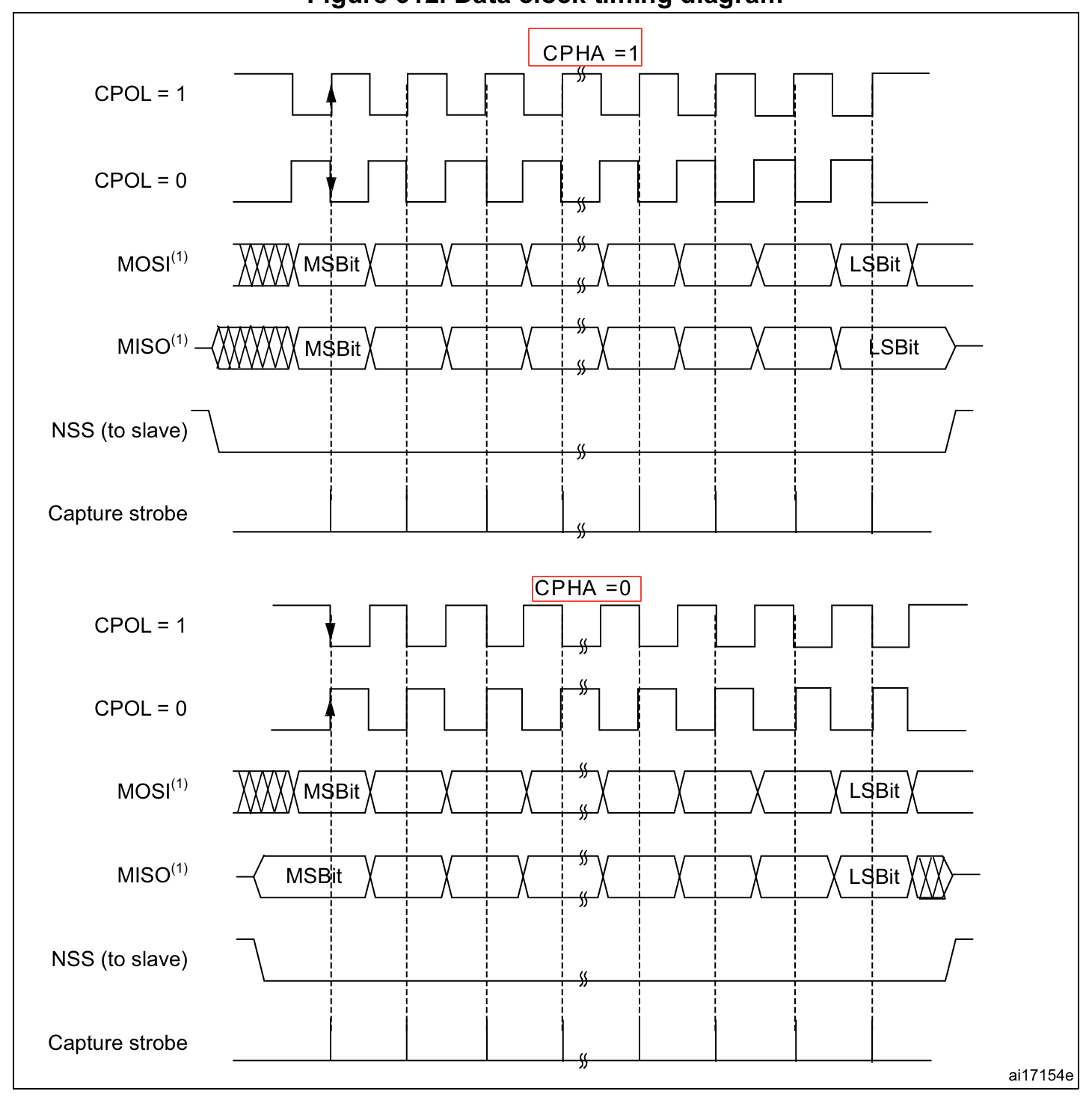

SPI时钟模式示意图

关键点：主从设备必须使用相同的时钟模式，否则无法正常通信。建议在硬件设计阶段就确定好通信模式。

2. STM32G4 SPI工作模式深度解析

2.1 NSS引脚工作模式

NSS(从机选择)引脚有三种工作模式，通过SSM和SSOE位配置：

  1. 软件模式(SSM=1)

    • NSS引脚功能由软件控制
    • 通过SPIx_CR1寄存器的SSI位设置电平
    • 适用于简单的主从通信场景

  2. 硬件输入模式(SSM=0, SSOE=0)

    • NSS作为输入引脚
    • 当NSS被拉低时，设备自动切换为从模式
    • 用于多主机冲突检测

  3. 硬件输出模式(SSM=0, SSOE=1)

    • NSS作为输出引脚
    • 主机模式下自动控制从机选择
    • 支持脉冲模式(每个字节传输后自动拉高)

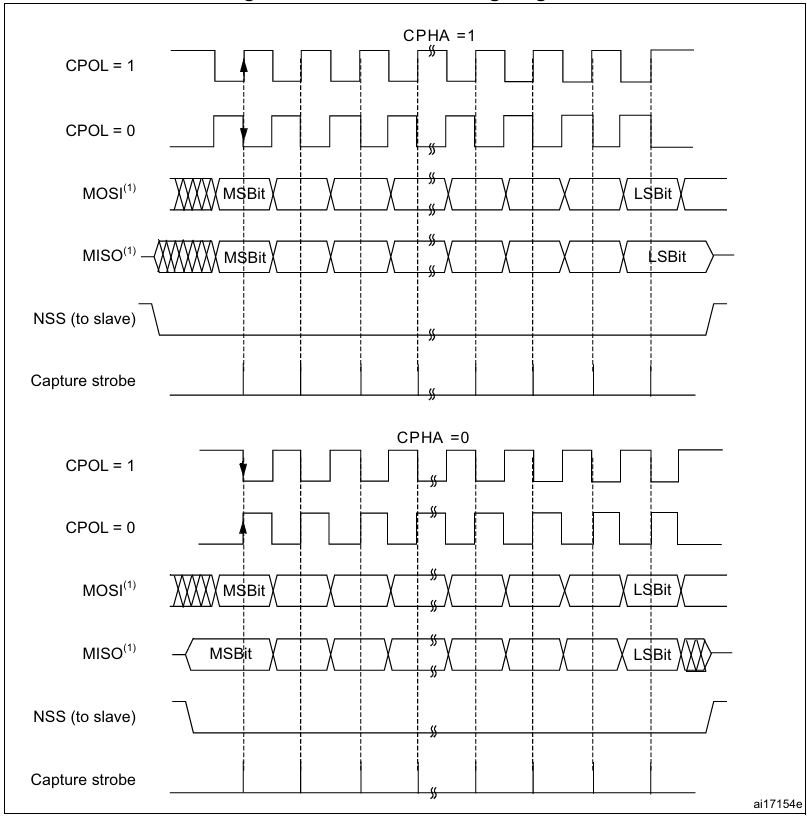

NSS模式示意图

在实际项目中，我通常这样选择：

  • 单主机单从机：软件模式最简单
  • 一主多从：硬件输出模式最方便
  • 多主机系统：必须使用硬件输入模式

2.2 SPI通信拓扑结构

STM32G4支持多种SPI通信拓扑，适应不同应用场景：

  1. 4线全双工模式
    • MOSI和MISO同时工作
    • 最高通信效率
    • 需要4根信号线

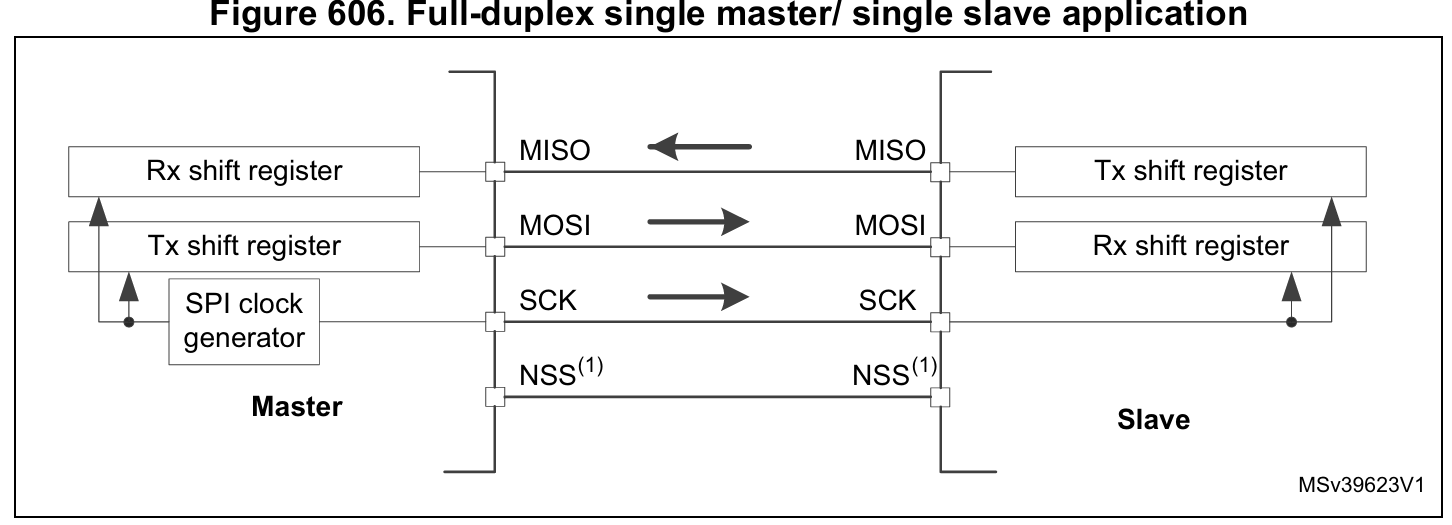

4线全双工

  1. 2线/3线半双工模式
    • 共用数据线
    • 节省IO资源
    • 通信效率减半

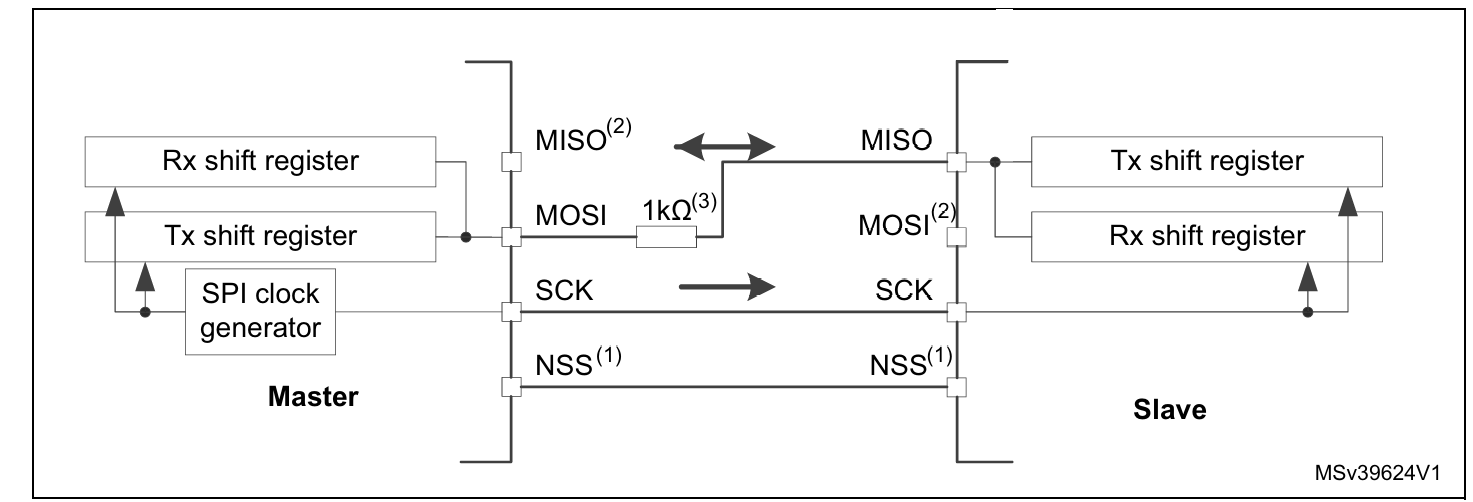

半双工模式

  1. 4线单向通信
    • 只读或只写模式
    • 适用于传感器等单向数据流设备

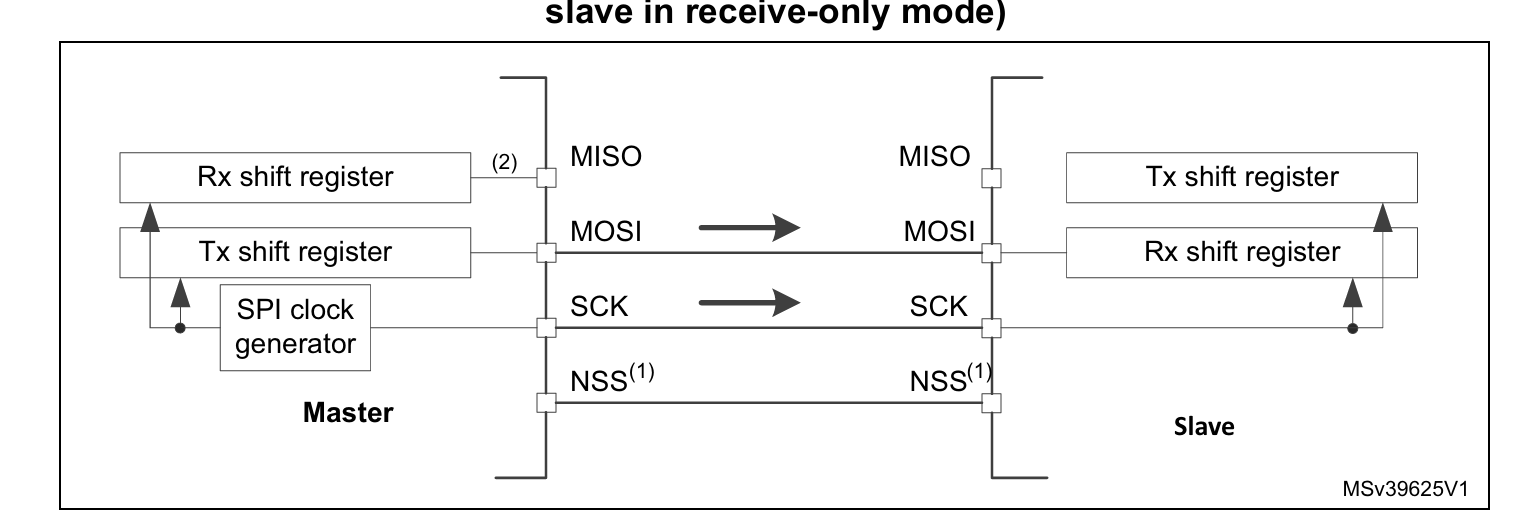

单向通信

  1. 一主多从系统
    • 共享SCK、MOSI、MISO
    • 每个从机独立NSS
    • 软件控制从机选择

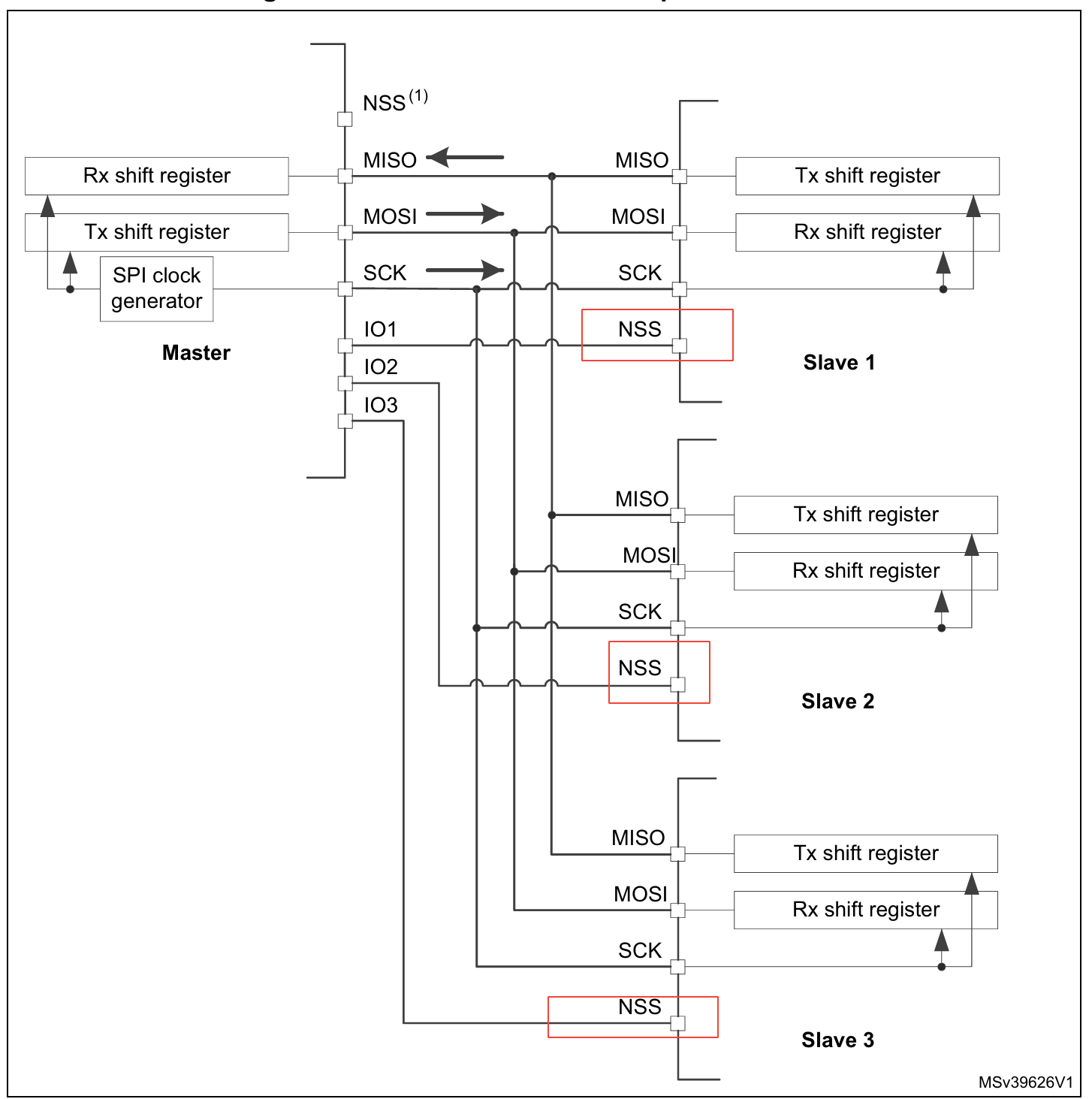

一主多从

  1. 多主机系统
    • 需要硬件输入模式
    • 支持总线冲突检测
    • 需要软件仲裁机制

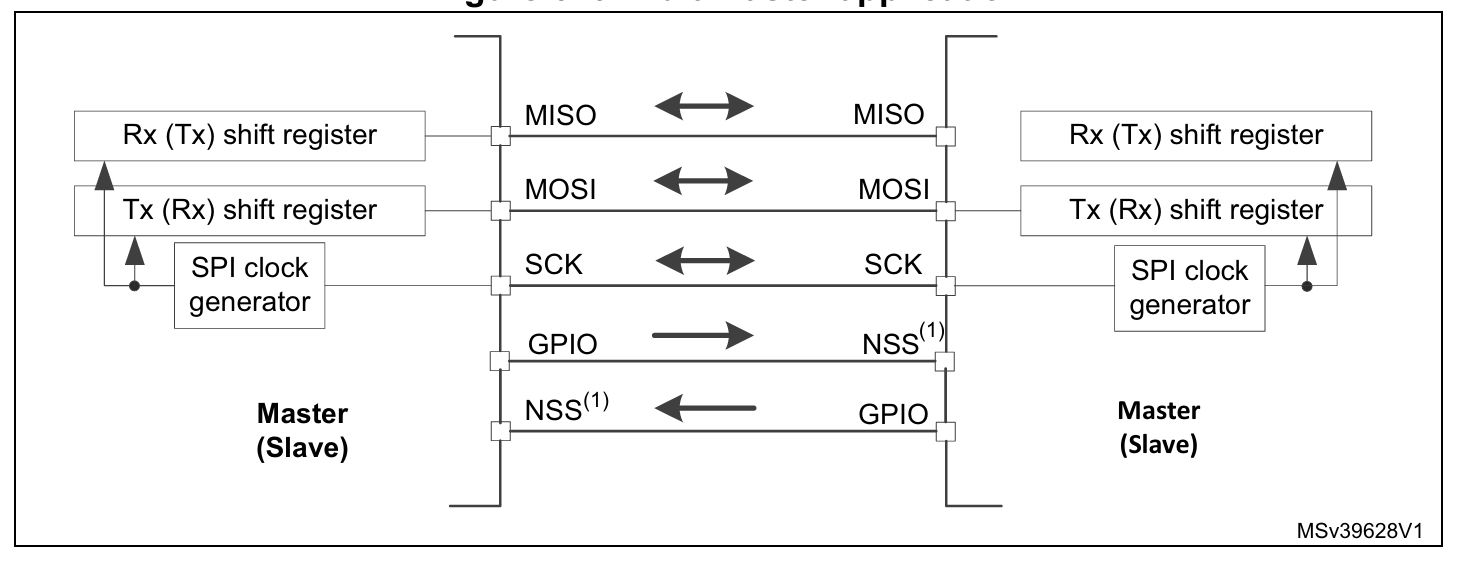

多主机系统

3. STM32G4 SPI实战配置

3.1 SPI初始化配置步骤

以标准外设库为例，配置SPI的典型流程如下：

c复制// 1. 使能SPI时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1, ENABLE);

// 2. 配置GPIO
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7; // SCK/MISO/MOSI
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

// 3. 配置SPI参数
SPI_InitTypeDef SPI_InitStructure;
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;
SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;
SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CRCPolynomial = 7;
SPI_Init(SPI1, &SPI_InitStructure);

// 4. 使能SPI
SPI_Cmd(SPI1, ENABLE);

关键参数说明：

  • SPI_BaudRatePrescaler：设置SPI时钟分频，影响通信速率
  • SPI_FirstBit：数据传输顺序(MSB/LSB first)
  • SPI_CRCPolynomial：CRC多项式，用于硬件CRC校验

3.2 SPI数据收发实现

STM32G4的SPI数据收发通过DR(Data Register)实现，这是一个8/16位的FIFO队列：

c复制// 发送数据
void SPI_SendData(SPI_TypeDef* SPIx, uint16_t Data)
{
    while(SPI_I2S_GetFlagStatus(SPIx, SPI_I2S_FLAG_TXE) == RESET);
    SPI_I2S_SendData(SPIx, Data);
}

// 接收数据
uint16_t SPI_ReceiveData(SPI_TypeDef* SPIx)
{
    while(SPI_I2S_GetFlagStatus(SPIx, SPI_I2S_FLAG_RXNE) == RESET);
    return SPI_I2S_ReceiveData(SPIx);
}

注意：STM32G4的SPI DR寄存器是双缓冲的，写入数据会进入发送缓冲区，读取数据是从接收缓冲区获取。这种设计允许连续传输而不需要等待前一个字节完全发送完成。

4. SPI通信实战经验与问题排查

4.1 SPI通信常见问题

在实际项目中，我遇到过以下典型问题：

  1. 数据错位或丢失

    • 原因：主从设备时钟模式不匹配
    • 解决：检查CPOL/CPHA设置是否一致

  2. 从机无响应

    • 原因：NSS信号配置错误
    • 解决：确认从机选择信号有效，检查硬件连接

  3. 通信速率不稳定

    • 原因：时钟分频设置不当或线缆过长
    • 解决：调整预分频值，缩短通信距离

  4. DMA传输数据错乱

    • 原因：缓冲区未对齐或长度设置错误
    • 解决：确保DMA缓冲区地址和长度符合要求

4.2 SPI性能优化技巧

  1. 使用DMA提升效率

    • 对于大数据量传输，DMA可以显著降低CPU开销
    • 配置示例：
    c复制DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&SPI1->DR;
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)txBuffer;
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;
DMA_InitStructure.DMA_BufferSize = bufferSize;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
DMA_InitStructure.DMA_Priority = DMA_Priority_High;
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
DMA_Init(DMA1_Channel3, &DMA_InitStructure);

  2. 合理设置时钟分频

    • 根据从设备最大支持速率选择分频值
    • 公式：SPI时钟 = APB时钟 / 预分频值

  3. 利用硬件NSS简化控制

    • 硬件NSS模式可以减少软件开销
    • 特别适合一主多从系统

  4. 注意电气特性

    • 高速SPI需要良好的PCB布局
    • 长距离传输建议使用差分信号

5. 高级应用：多主机SPI系统实现

在多主机SPI系统中，总线冲突是主要挑战。STM32G4提供了硬件支持：

  1. 硬件冲突检测

    • 当NSS被拉低时，主机自动转为从机
    • 通过SPI_SR寄存器的MODF位检测冲突

  2. 软件仲裁机制

    • 实现简单的优先级或令牌环算法
    • 冲突后随机退避重试

配置示例：

c复制// 多主机模式初始化
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_NSS = SPI_NSS_Hard;
SPI_InitStructure.SPI_SSM = 0;
SPI_InitStructure.SPI_SSOE = 0; // NSS作为输入
SPI_Init(SPI1, &SPI_InitStructure);

// 冲突检测中断
SPI_I2S_ITConfig(SPI1, SPI_I2S_IT_ERR, ENABLE);
NVIC_EnableIRQ(SPI1_IRQn);

在中断服务程序中处理冲突：

c复制void SPI1_IRQHandler(void)
{
    if(SPI_I2S_GetITStatus(SPI1, SPI_I2S_IT_MODF) != RESET)
    {
        // 清除标志
        SPI_I2S_ClearITPendingBit(SPI1, SPI_I2S_IT_MODF);

        // 重新初始化SPI为主机
        SPI_Cmd(SPI1, DISABLE);
        SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
        SPI_Init(SPI1, &SPI_InitStructure);
        SPI_Cmd(SPI1, ENABLE);

        // 实现退避算法
        Delay_ms(randomBackoffTime());
    }
}

通过这种机制，可以实现可靠的SPI多主机通信系统。在实际项目中，我发现合理的退避时间设置对系统稳定性至关重要。
