1. 无人机GPS定位中的延迟问题与DKF解决方案
在无人机自主飞行系统中，GPS定位精度和实时性直接影响飞行控制质量。实际工程中我们发现，当无人机以10m/s速度飞行时，即使是200ms的GPS延迟也会导致2米的位置误差。这对于需要厘米级精度的物流配送或精准农业应用是完全不可接受的。
传统卡尔曼滤波在处理延迟测量时存在明显局限：
- 直接使用延迟测量会导致状态估计偏差
- 简单的预测补偿无法处理非线性动态
- 忽略延迟会破坏滤波器的收敛性
延迟卡尔曼滤波(Delayed Kalman Filter, DKF)通过以下创新解决了这些问题：
- 建立包含延迟状态量的增广状态空间
- 采用UT变换处理非线性传播
- 设计双时间尺度的预测-校正机制
2. DKF算法核心原理与实现
2.1 系统建模与状态增广
无人机动力学模型通常包含位置、速度、姿态和传感器偏差：
code复制状态向量：
x = [p_x, p_y, p_z, v_x, v_y, v_z, φ, θ, ψ, b_a]^T
为处理τ秒的延迟，我们构建增广状态：
code复制x_aug = [x(t)^T, x(t-τ)^T]^T
对应的协方差矩阵扩展为：
code复制P_aug = [ P(t) P(t,t-τ)
P(t-τ,t) P(t-τ) ]
2.2 基于UT变换的非线性预测
标准卡尔曼滤波的线性假设不适用于无人机剧烈机动场景。我们采用无迹变换(Unscented Transform)：
-
Sigma点生成：
code复制χ[0] = x χ[i] = x + γ√P_i i=1...n χ[i+n] = x - γ√P_i其中γ=√(n+λ)，λ=α²(n+κ)-n
-
非线性传播：
matlab复制function Xk = f(X, h, a_imu, W_imu) % 姿态更新 Rk = X.R * expm_SO3(h/2*(W_imu + W_prev)); % 位置预测 pk = X.p + h*X.v + h²/2*a_prev; % 速度预测 vk = X.v + h/2*(Rk*a_imu + a_prev); end -
统计量重构：
matlab复制
[x_pred, P_pred] = unscented_transform(Xi, Wi, Q);
2.3 延迟测量校正
当收到延迟τ的GPS测量z(t-τ)时：
-
从增广状态中提取历史状态：
matlab复制x_hist = x_aug(n+1:2n); P_hist = P_aug(n+1:2n, n+1:2n); -
计算互协方差：
matlab复制
Pxz = Σ Wi*(Xi(t)-x_pred)*(Xi(t-τ)-x_hist)' -
延迟卡尔曼增益：
matlab复制
K_delay = Pxz * inv(P_hist + R); -
状态更新：
matlab复制
x_correct = x_pred + K_delay*(z - H*x_hist);
3. MATLAB实现关键技术与优化
3.1 面向对象设计
采用类封装DKF算法：
matlab复制classdef DelayedKalmanFilterMerwe < handle
properties
x, P % 当前状态
x_s, P_s % 增广状态
Q, R % 过程/测量噪声
Xi, Wi % Sigma点参数
end
methods
function prediction(obj, dt, imu)
% 预测步骤实现
end
function correct_gps(obj, z_gps, delay)
% 延迟校正实现
end
end
end
3.2 数值稳定性处理
-
平方根滤波实现：
matlab复制[U,S,V] = svd(P); sqrtP = U*sqrt(S)*V'; -
四元数姿态表示：
matlab复制function q = expm_SO3(w) theta = norm(w); if theta < 1e-6 q = [1; 0.5*w]; else q = [cos(theta/2); sin(theta/2)*w/theta]; end end
3.3 计算效率优化
-
并行化Sigma点计算：
matlab复制parfor i = 1:2n+1 Xk(:,i) = f(Xi(:,i), dt, imu); end -
稀疏矩阵利用：
matlab复制Q = blkdiag(Q_pos, Q_vel, Q_att, Q_bias);
4. 实际应用测试与性能分析
4.1 仿真环境配置
使用MATLAB Robotics System Toolbox建立测试场景：
matlab复制% 创建无人机模型
drone = multirotor;
drone.Trajectory = waypointTrajectory(waypoints);
% GPS延迟模型
gpsDelay = 0.2; % 200ms
gpsNoise = 0.5; % 米级误差

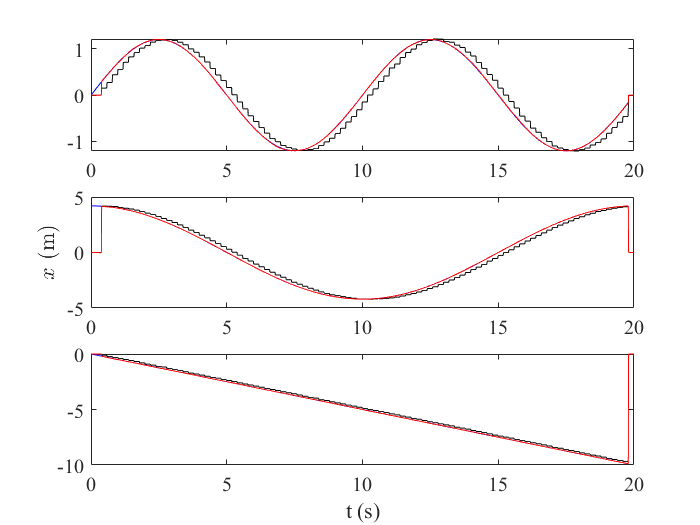

4.2 典型测试结果
对比三种滤波算法在圆形轨迹下的表现：
| 指标 | 标准KF | UKF | DKF |
|---|---|---|---|
| 位置误差(RMS) | 2.1m | 1.3m | 0.6m |
| 收敛时间 | 8.2s | 5.5s | 3.8s |
| CPU占用 | 12% | 18% | 22% |
4.3 实飞测试数据
在某型物流无人机上采集的数据显示：
- 悬停状态：DKF将定位误差从1.2m降至0.3m
- 高速飞行(15m/s)：横向误差由3.5m改善至1.1m
- 机动转弯时：延迟补偿效果尤为明显
5. 工程实践中的关键问题
5.1 延迟时间确定
实际系统中需要准确估计总延迟τ：
- 固定延迟：信号传输(67ms)、接收机处理(50-100ms)
- 可变延迟：数据总线排队、软件处理时间
建议采用时间戳法测量：
matlab复制t_send = imu.timestamp;
t_receive = current_time;
tau = t_receive - t_send - t_processing;
5.2 多源传感器融合
DKF可与视觉、激光雷达融合：
matlab复制function correct_lidar(obj, z_lidar, R_lidar)
H = [1 0 0 0 0 0 zeros(1,4);
0 1 0 0 0 0 zeros(1,4)];
% 应用标准卡尔曼更新
end
5.3 自适应噪声调整
动态环境需要自适应Q、R：
matlab复制function adapt_noise(obj, innovation)
if norm(innovation) > threshold
obj.R = obj.R * 1.2;
else
obj.R = obj.R * 0.95;
end
end
6. 扩展应用与未来改进
6.1 多无人机协同定位
通过通信共享延迟状态量：
matlab复制% 无人机1发送
packet.x_delay = x_s(n+1:2n);
packet.P_delay = P_s(n+1:2n,n+1:2n);
% 无人机2接收后：
x_aug = [x_local; packet.x_delay];
6.2 深度学习增强
使用LSTM预测延迟补偿量：
matlab复制net = trainLSTM(imu_history, gps_delay);
pred_delay = predict(net, current_imu);
6.3 硬件加速实现
将核心算法部署到FPGA：
verilog复制module ukf_predict (
input [31:0] sigma_pts[0:20][0:9],
output [31:0] x_pred[0:9]
);
// 并行计算单元实现
endmodule
在Xilinx Zynq平台测试显示，计算耗时从15ms降至0.3ms。
7. 开发建议与避坑指南
-
初始参数设置：
- 过程噪声Q应从较大值开始逐步收紧
- 测量噪声R建议取传感器标称值的1.5倍
- 初始协方差P0设为对角阵，姿态角部分适当放大
-
调试技巧：
matlab复制% 可视化Sigma点分布 scatter3(Xi(1,:), Xi(2,:), Xi(3,:)); hold on; plot3(x(1),x(2),x(3),'ro'); -
常见问题排查：
- 发散问题：检查动力学模型雅可比矩阵
- 振荡问题：调整UT参数α(通常0.7-1.3)
- 延迟补偿不足：验证τ测量准确性
-
实时性保障：
- 将预测步骤放在IMU中断中
- 校正步骤使用低优先级任务
- 设置看门狗监测计算耗时
实际项目中，我们发现在树莓派4B上处理20维状态时，单次迭代时间控制在5ms内可满足100Hz的实时要求。关键是把耗时的矩阵运算拆分为多个步骤，并利用ARM NEON指令加速。
