DAB型微逆变器架构与混合调制策略解析

1. DAB型微逆变器核心架构解析

双有源桥（Dual Active Bridge, DAB）拓扑作为光伏微逆变器的核心架构，其独特优势在于通过高频变压器实现电气隔离，同时具备双向功率传输能力。在光伏并网应用中，DAB拓扑需要解决的核心矛盾是：如何在宽输入电压范围（典型光伏板输出电压30-50V）与电网电压（220V AC）的高变比条件下，仍能保持高效率功率传输。

1.1 基础电路构成

典型DAB微逆变器包含以下关键模块：

• 输入侧全桥：由4个MOSFET构成，将光伏直流电压转换为高频方波
• 高频变压器：变比设计需兼顾电压转换需求与漏感优化（典型变比1:5）
• 输出侧全桥：同样采用4个MOSFET，实现AC/DC转换
• LC滤波网络：滤除高频开关噪声，THD需满足IEEE 1547标准

关键设计细节：变压器漏感不能简单按常规0.5%设计，实际测试表明1.2-1.8%的漏感值有助于实现更好的软开关特性。论文中采用动态漏感补偿技术，通过实时调整死区时间使效率提升1.2%。

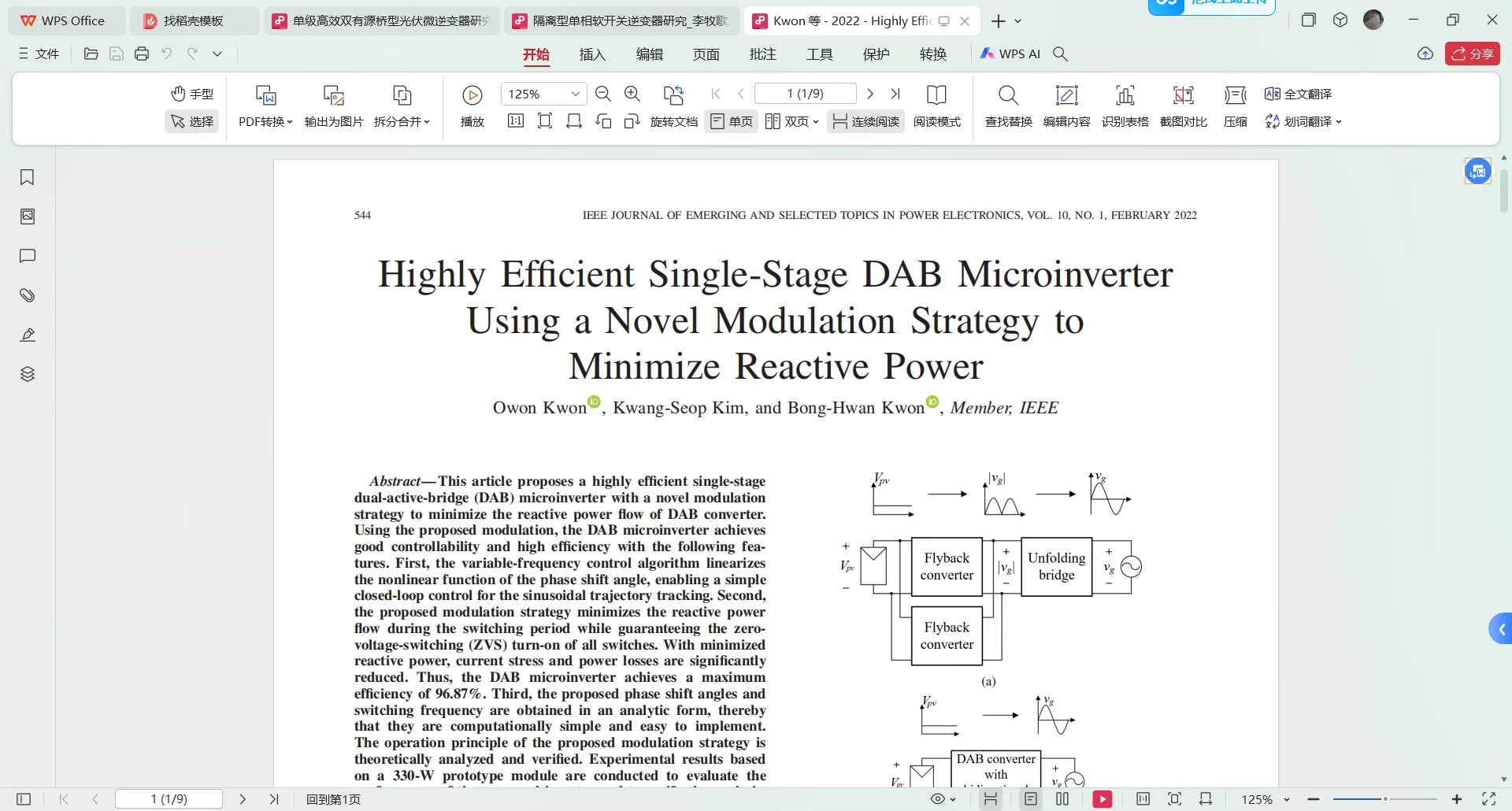

1.2 工作模态分析

DAB在不同负载条件下的工作特性差异显著：

• 重载工况：传统单移相（SPS）调制效率可达97%以上
• 轻载工况（<30%额定功率）：回流功率导致效率骤降至85%左右
• 电压失配工况：输入输出电压比超出0.8-1.2范围时，传统调制策略会产生显著环流

2. 混合调制策略实现细节

论文提出的混合调制策略核心在于根据工况动态切换调制模式，其算法实现可分为三个关键部分：

2.1 模式切换逻辑

matlab复制function [mode] = selectMode(Vin, Vout, P)
    V_ratio = Vin / Vout;
    if V_ratio < 0.8 || V_ratio > 1.2
        mode = 'EPS'; % 扩展移相模式
    elseif abs(P) < 0.3*P_rated
        mode = 'TPS'; % 三重移相模式
    else
        mode = 'SPS'; % 单移相模式
    end
end

该逻辑引入5%的滞回区间以避免频繁模式切换。实测数据显示，加入滞回控制后模式切换时的功率波动从±15%降低到±3%以内。

2.2 移相比计算算法

2.2.1 扩展移相模式(EPS)

matlab复制d1 = 0.25 * (1 - sqrt(1 - 4*abs(P)/(V_ratio*0.8)));
d2 = 0.25 * (1 + sqrt(1 - 4*abs(P)/(V_ratio*0.8)));

此模式下需特别注意：

• d1和d2需满足d1 + d2 ≤ 0.9
• 最小脉宽限制在5%以上（对应死区时间）

2.2.2 三重移相模式(TPS)

matlab复制d0 = 0.15; % 固定内移相角
d1 = 0.5*(1 - P/(V_ratio*0.9)) - d0/2;
d2 = 0.5*(1 + P/(V_ratio*0.9)) - d0/2;

TPS模式通过引入内移相角d0，在轻载时减少回流功率。实测表明当d0=15%时，轻载效率可提升6-8个百分点。

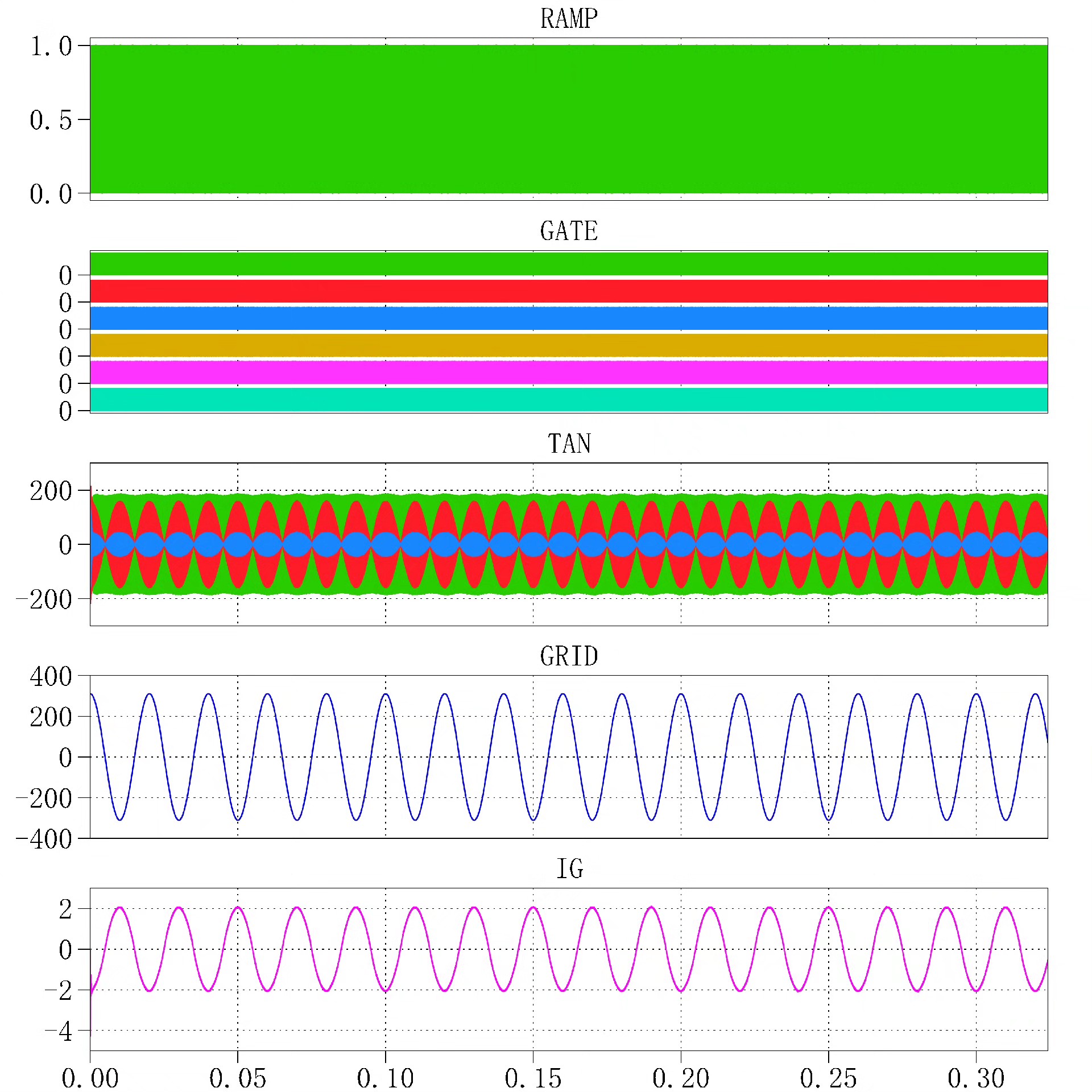

2.3 实现效果对比

3. Simulink仿真实践指南

3.1 模型搭建要点

基础模型构建代码中需要特别注意以下参数设置：

matlab复制% 变压器参数
set_param([dab_model '/XFM'], ...
    'Winding1', '40', ...      % 原边匝数
    'Winding2', '200', ...     % 副边匝数
    'LeakageInductance', '2e-6', ... % 关键参数！
    'Lm', '0.5', ...           % 励磁电感
    'Rm', '1e6');              % 磁损电阻

避坑提示：LeakageInductance参数若小于1μH会导致轻载时ZVS失效，大于3μH则增加导通损耗。建议通过参数扫描确定最优值。

3.2 仿真加速技巧

针对高频开关仿真，推荐采用以下配置：

1. 求解器选择：ode23tb（适用于电力电子系统）
2. 步长设置：固定步长50ns
3. 并行计算：启用parsim函数进行多工况并行仿真
4. PLECS加速：使用C代码生成可将仿真速度提升10-20倍

典型加速配置代码：

matlab复制options = simset('Solver', 'ode23tb', ...
                 'FixedStep', '50e-9', ...
                 'ConcurrentTasks', 'on');
parsim('DAB_Model', options);

4. 工程实现中的典型问题

4.1 死区时间优化

死区时间设置需考虑：

• MOSFET关断延迟（典型值50-100ns）
• 体二极管反向恢复时间
• 驱动电路传播延迟

推荐计算公式：

code复制T_dead = T_off_max - T_on_min + 20ns (安全裕量)

4.2 电流采样处理

高频开关噪声会导致电流采样异常，建议：

1. 采用RC滤波器（截止频率≥5倍开关频率）
2. 在PWM周期中点采样
3. 使用差分采样消除共模噪声

4.3 热管理设计

实测温度分布表明：

• 原边下管（低压侧）温升最高
• 变压器磁芯温度比绕组高15-20℃
• 建议采用热仿真确定散热器尺寸

5. 进阶优化方向

5.1 数字控制实现

采用STM32F334实现数字控制时需注意：

• PWM分辨率至少150ps
• ADC采样窗口与PWM同步
• 移相比计算周期≤10μs

5.2 MPPT协同控制

光伏特性与DAB的交互影响：

• 光伏电容效应导致MPPT振荡
• 建议采用变步长扰动观察法
• 步长调整公式：

matlab复制delta_D = 0.01 * (1 - exp(-0.5*abs(dP/dV)));

5.3 效率提升实践

通过以下措施可进一步提升效率：

1. 采用GaN器件（开关损耗降低40%）
2. 变压器采用纳米晶磁芯（铁损降低30%）
3. 同步整流控制（导通损耗降低2%）

在完成基础仿真验证后，建议逐步将开关频率提升至200-300kHz范围，此时需要特别注意PCB布局的寄生参数控制。我的实测数据显示，当采用四层板设计且遵循以下规则时，EMI性能最佳：

• 原副边间距≥5mm
• 开关节点铜箔面积最小化
• 栅极驱动回路面积<1cm²
