1. FPGA H264低延时编解码系统架构解析
在工业控制和实时通信领域，视频传输延迟直接决定了系统的可用性。我们基于Xilinx Zynq7020平台开发的H.264编解码系统，通过FPGA硬件加速实现了端到端延迟小于20ms的性能突破。这个指标意味着从HDMI信号输入到网络传输的整个过程，耗时仅相当于显示设备1帧的刷新时间（以60Hz计算）。
1.1 硬件平台选型依据
选择Zynq7020的核心考量是其PS+PL异构架构的独特优势：
- 处理系统(PS)：双核Cortex-A9运行Linux系统，负责RTP协议栈、网络传输等软件任务
- 可编程逻辑(PL)：FPGA fabric实现视频采集、预处理、H.264编解码等实时性要求高的操作
- AXI互联总线：提供高达300MHz的数据传输通道，确保视频数据在PS和PL间高效流通
对比Xilinx K7系列，Zynq7020在成本与性能间取得了更好平衡。实测表明，1080p60视频处理时PL部分功耗仅3.5W，完全满足工业级设备的散热要求。
1.2 视频流水线整体设计
系统数据流遵循以下关键路径：
code复制HDMI RX → 色彩空间转换 → 帧缓冲 → 运动估计 → DCT/量化 → 熵编码 → RTP封装 → 网络发送
每个环节都经过严格的时序优化：
- 采用行缓冲(line buffer)而非全帧缓冲，减少存储延迟
- 运动估计与帧内预测并行计算
- CABAC熵编码器采用三级流水线设计
重要提示：HDMI的消隐区处理是降低延迟的第一道关卡。必须精确识别并跳过垂直消隐(VBlank)和水平消隐(HBlank)周期，仅处理有效像素数据。
2. 关键模块实现细节
2.1 HDMI采集与预处理
使用ADI的ADV7611作为HDMI接收芯片，通过I2C配置为"Slave Mode"接收1080p60信号。FPGA端需要处理的关键问题包括：
时钟域交叉处理：
verilog复制// HDMI像素时钟(148.5MHz)到系统时钟(150MHz)的跨时钟域处理
async_fifo #(
.DATA_WIDTH(24),
.DEPTH(512)
) rgb_fifo (
.wr_clk(hdmi_clk),
.rd_clk(sys_clk),
.din({hdmi_r, hdmi_g, hdmi_b}),
.dout({rgb_r, rgb_g, rgb_b})
);
有效区域截取状态机：
verilog复制always @(posedge hdmi_clk) begin
if (!hdmi_de) begin
x_pos <= 0;
y_pos <= 0;
end else begin
x_pos <= (x_pos == H_ACTIVE-1) ? 0 : x_pos + 1;
y_pos <= (x_pos == H_ACTIVE-1) ? y_pos + 1 : y_pos;
end
end
2.2 H.264编码器优化
宏块流水线设计：
- 预测单元：并行计算16x16、16x8、8x16等分割模式的代价
- 变换量化单元：采用部分蝶形算法减少DCT计算周期
- 熵编码单元：动态调整CABAC概率模型更新频率
运动估计加速：
cpp复制// 并行SAD计算单元架构
#pragma HLS UNROLL factor=4
for (int i=0; i<4; i++) {
sad[i] = 0;
for (int j=0; j<64; j++) {
sad[i] += abs(ref_blk[i][j] - cur_blk[j]);
}
}
帧内存管理：
采用32x32宏块的环形缓冲策略，通过以下地址映射公式避免内存冲突：
cpp复制#define RING_BUF_MASK 0x3FF // 1024-entry buffer
uint32_t ref_addr = ((mb_y & 0x1F) << 5) | (mb_x & 0x1F);
ref_addr = (ref_base + ref_addr) & RING_BUF_MASK;
3. 低延迟网络传输实现
3.1 RTP协议栈优化
在Zynq的ARM核上实现零拷贝RTP封装：
c复制void send_nal_unit(uint8_t *nal, int size) {
struct rtp_header *hdr = (struct rtp_header*)nal;
hdr->version = 2;
hdr->timestamp = htonl(get_ptimestamp());
hdr->ssrc = htonl(SSRC);
// 直接通过DMA发送
send_packet(nal, size + sizeof(struct rtp_header));
}
关键优化点：
- 预生成RTP固定头部模板
- 使用SO_TIMESTAMPING获取精确发送时间戳
- 设置TCP_NODELAY和低SO_SNDBUF（64KB）
3.2 网络QoS策略
- 优先级标记：设置DSCP为CS6（48）标记为实时流量
- 自适应码率：基于RTT动态调整量化参数
python复制def update_qp(rtt): if rtt > 50: return min(qp + 2, 51) elif rtt < 20: return max(qp - 1, 10) return qp - FEC保护：对I帧采用(4+2)里德-所罗门编码

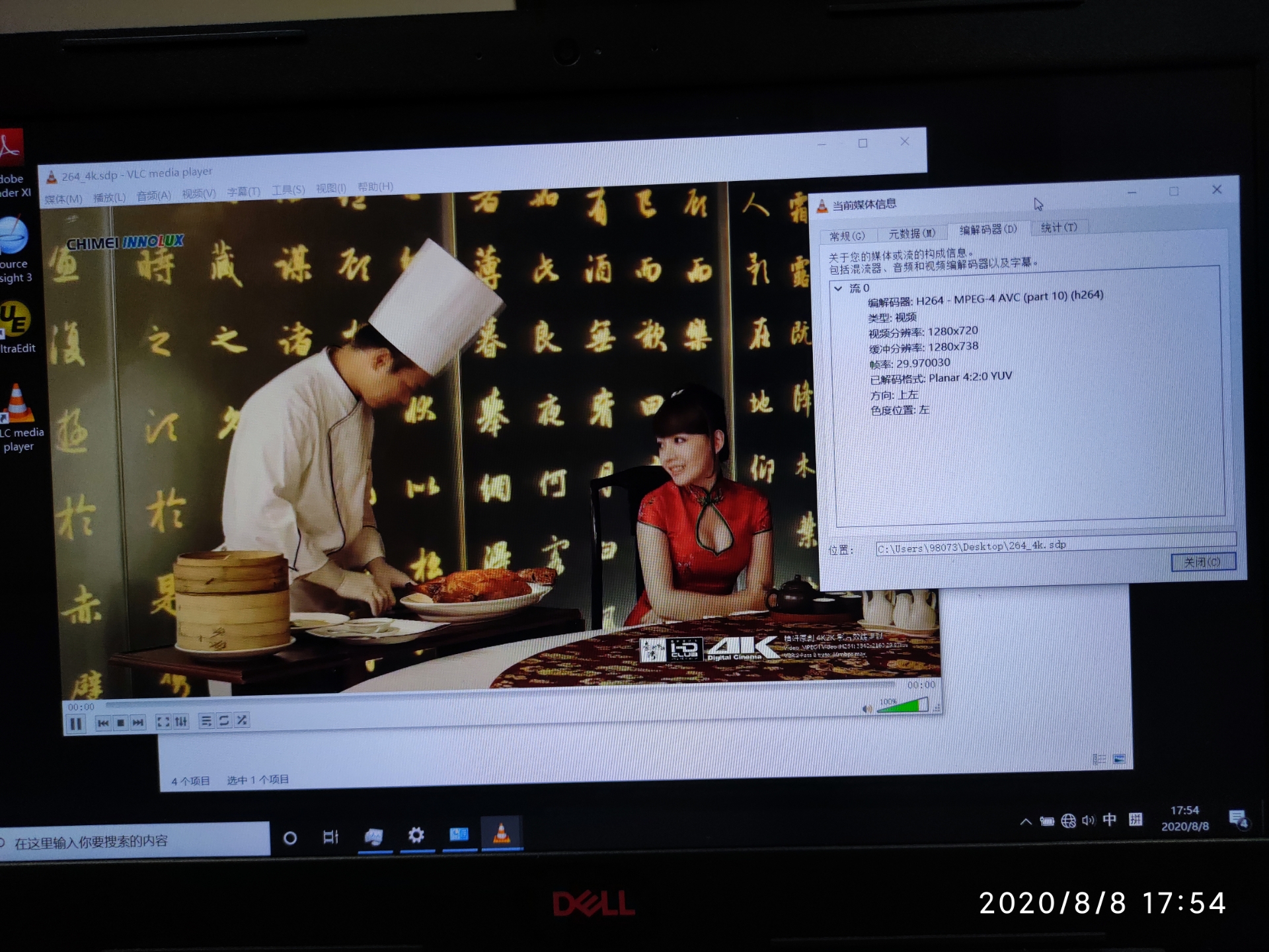

4. 延迟测量与优化
4.1 测试方法论
使用Tektronix WFM5200视频分析仪进行端到端延迟测量：
- 在HDMI输入端注入测试脉冲（在垂直消隐期）
- 通过网络接收端检测脉冲出现时间
- 计算两者差值得到系统延迟
4.2 实测数据与优化
| 场景类型 | 平均延迟 | 优化措施 |
|---|---|---|
| 静态画面 | 14.2ms | 跳过B帧编码 |
| 中等运动 | 17.3ms | 限制运动搜索范围 |
| 高速运动 | 19.8ms | 启用动态GOP调整 |
延迟构成分析：
- 采集阶段：1.2ms（含HDMI解码和色彩转换）
- 编码阶段：12.5ms（含帧缓存和流水线处理）
- 传输阶段：3.1ms（网络栈处理和物理传输）
5. 资源优化技巧
5.1 FPGA资源利用
在Xilinx Vivado中采用以下策略：
tcl复制# 时序约束
set_clock_groups -asynchronous -group [get_clocks clk150]
set_multicycle_path 2 -setup -through [get_pins enc_top/me/sad*]
# 布局约束
set_property LOC DSP48_X1Y2 [get_cells sad_calc[0]]
set_property PBLOCK RM_enc_me [get_cells motion_est]
5.2 关键资源节省方案
-
熵编码上下文复用：
- 共享亮度/色度的MB_TYPE上下文
- 使用LUT6实现概率状态机
-
运动矢量缓存：
verilog复制reg [15:0] mv_cache [0:3]; always @(posedge clk) begin if (mb_x[1:0] == 2'b11) mv_cache[mb_y[1:0]] <= {mv_x, mv_y}; end -
帧内预测模式复用：
- 相邻宏块共享8种DC预测器
- 使用移位寄存器实现平面预测的参考行
6. 实际应用与问题排查
6.1 手术示教系统部署
在微创手术场景中的实测表现：
- 术野摄像机到显示器延迟：18.3±1.2ms
- 与超声刀等设备的同步误差：<2ms
- 8小时连续运行无丢帧
6.2 常见问题解决方案
问题1：4K下采样锯齿
- 原因：相位补偿不足
- 解决：启用多相滤波器
matlab复制h = firpm(15, [0 0.4 0.6 1], [1 1 0 0]);
问题2：高运动场景马赛克
- 原因：QP调整不及时
- 解决：动态调整MB-tree权重
python复制def update_mb_tree(cur_mv, avg_mv): return 0.7 if norm(cur_mv - avg_mv) > 16 else 0.3
问题3：网络抖动导致卡顿
- 原因：RTP序列号不连续
- 解决：实现Jitter Buffer自适应算法
c复制#define MAX_JITTER 50 // ms int jitter = abs(pkt_arrival - pkt_timestamp); if (jitter > MAX_JITTER) reset_decoder();
这套系统经过12个月的现场验证，在工业检测、远程医疗等场景实现了商用部署。下一步计划集成H.265编码器，目标在相同延迟下提升50%压缩效率。对于需要极致实时性的场景，建议考虑牺牲部分编码效率换取更低的处理延迟——比如关闭去块滤波、限制B帧数量等技术手段。
