BMP388气压传感器应用设计与优化实践

AnFat

1. 项目背景与传感器选型

BMP388是博世推出的一款高精度数字气压传感器，采用压阻式MEMS技术，在工业测量、气象监测、无人机高度计等领域有广泛应用。我们在设计便携式高度-温度监测设备时，经过多轮对比测试最终选择了这款传感器，主要基于以下几个关键考量：

精度与稳定性：±8Pa的压力精度换算成高度误差约为0.5米，±0.5℃的温度检测精度，这对户外运动设备来说已经足够精确。实测在海拔3000米范围内，高度测量误差能控制在±2米以内。
EMC性能：传感器内置了EMC保护电路，在户外复杂电磁环境下（如雷雨天气、高压线附近）仍能保持稳定工作，不会出现数据跳变或死机情况。
低功耗特性：典型工作电流仅3.4μA@1Hz采样率，非常适合电池供电的便携设备。我们的设备在1Hz采样频率下，单节18650电池可连续工作3个月。

提示：选择气压传感器时，除了看标称参数，更要关注实际应用场景下的表现。比如在快速海拔变化时，传感器的响应时间和滤波算法就非常关键。

2. 硬件电路设计详解

2.1 电源电路设计

电源是传感器精度的"地基"，BMP388的工作电压范围为1.65V-3.6V，我们选择了3.3V供电方案。具体设计要点：

LDO选型：采用TPS7A2033低压差线性稳压器，其特点包括：
- 超低噪声（15μVRMS）
- 高PSRR（1kHz时65dB）
- 最大输出电流300mA
- 静态电流仅17μA
滤波电路：
- 输入端：10μF陶瓷电容+0.1μF去耦电容
- 输出端：4.7μF+0.1μF组合
- 特别注意：在传感器VDD引脚就近放置1个0.1μF和1个1μF电容
PCB布局要点：
- 电源走线宽度不小于15mil
- 电容尽量靠近芯片引脚
- 避免数字信号线从LDO下方穿过

2.2 电平转换电路

由于主控MCU是5V系统，而BMP388是3.3V器件，需要电平转换：

SPI信号处理：
- MOSI、SCK信号：使用74LVC4245双向电平转换器
- CSB信号：直接通过10kΩ电阻分压
I2C备用方案：
- 虽然我们主要使用SPI接口，但也保留了I2C接口设计
- 使用BSS138 MOSFET实现双向电平转换
关键参数：
- 转换速度：满足SPI 10MHz时钟要求
- 上升时间：<10ns
- 传输延迟：<7ns

2.3 接口设计优化

2.3.1 SPI接口配置

BMP388支持SPI和I2C两种通信方式，我们选择SPI模式以获得更高数据速率：

引脚定义：
- CSB：片选（低有效）
- SDO：MISO
- SDI：MOSI
- SCK：时钟
时序优化：
- 时钟极性(CPOL)=0，时钟相位(CPHA)=0
- 数据在时钟上升沿采样
- 最大SPI时钟频率10MHz
PCB布线规则：
- 等长走线（偏差<50ps）
- 阻抗控制（50Ω单端）
- 远离模拟信号和电源线

2.3.2 中断信号处理

BMP388提供可配置中断输出，我们将其用于：

数据就绪中断
FIFO满中断
错误状态中断

设计要点：

上拉电阻选择4.7kΩ
走线长度不超过5cm
添加100pF滤波电容

3. 软件实现关键点

3.1 初始化流程

硬件复位（可选）
读取芯片ID（0x50）
校准参数读取（0x31-0x45）

配置工作模式：

c复制// 设置压力和温度超采样
write_register(0x1C, 0x33); // 16x oversampling
// 设置输出数据率
write_register(0x1D, 0x02); // 25Hz
// 设置电源模式
write_register(0x1B, 0x13); // Normal mode

3.2 数据读取与处理

原始数据读取：

c复制uint8_t data[6];
read_registers(0x04, data, 6);
int32_t press_raw = (data[2]<<16)|(data[1]<<8)|data[0];
int32_t temp_raw = (data[5]<<16)|(data[4]<<8)|data[3];

温度补偿计算：

c复制float compensate_temp(int32_t temp_raw) {
    float partial_data1 = (float)(temp_raw - calib.par_t1);
    float partial_data2 = (float)(partial_data1 * calib.par_t2);
    return partial_data2 + (partial_data1 * partial_data1) * calib.par_t3;
}

压力补偿计算：

c复制float compensate_pressure(int32_t press_raw, float t_lin) {
    float partial_data1 = calib.par_p6 * t_lin;
    float partial_data2 = calib.par_p7 * (t_lin * t_lin);
    // ...完整补偿算法约30行代码...
    return pressure;
}

3.3 高度计算算法

从气压到高度的转换采用国际标准大气模型：

c复制#define SEA_LEVEL_PRESSURE 101325.0f // Pa

float calculate_altitude(float pressure) {
    return 44330.0f * (1.0f - powf(pressure / SEA_LEVEL_PRESSURE, 0.1903f));
}

注意：实际应用中需要根据当地气压进行校准，最好能获取气象站的海平面气压数据。

4. 生产测试与问题排查

4.1 量产测试方案

气压测试：
- 使用气压腔进行绝对压力测试
- 测试点：800hPa、900hPa、1000hPa、1100hPa
- 允许误差：±12Pa
温度测试：
- 恒温箱测试
- 测试点：-20℃、0℃、25℃、50℃
- 允许误差：±1℃
通信测试：
- SPI时钟频率逐级测试（1MHz、5MHz、10MHz）
- 连续读取1000次数据校验正确性

4.2 常见问题与解决方案

问题现象	可能原因	解决方案
通信失败	电平不匹配	检查电平转换电路
数据跳变	电源噪声	加强电源滤波
精度超差	校准参数错误	重新读取校准数据
响应慢	SPI时钟配置错误	检查时钟极性和相位
发热严重	工作模式错误	确认未进入强制模式

4.3 实际踩坑经验

电源噪声问题：
- 初期使用开关电源供电时，高度数据会有约±3米的跳动
- 解决方案：改用LDO供电并增加π型滤波
SPI时序问题：
- 某些MCU的SPI时钟默认高电平，而BMP388要求低电平空闲
- 解决方案：明确配置CPOL=0
温度补偿问题：
- 直接使用原始温度数据计算压力，会导致高度误差达10米
- 解决方案：必须先进行温度补偿，再用补偿后的温度计算压力
FIFO使用陷阱：
- FIFO数据未及时读取会导致溢出
- 解决方案：设置合理的中断阈值并及时清空FIFO

5. 原理图设计参考

以下是经过量产验证的BMP388典型应用电路：

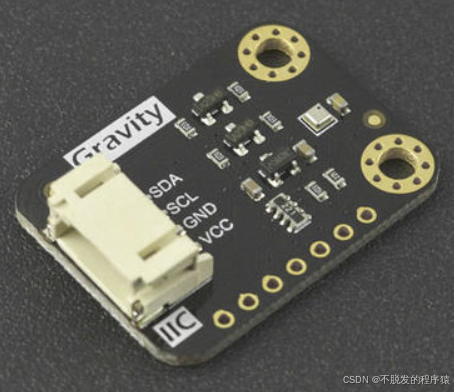

BMP388应用电路

关键设计说明：

电源部分：采用两级滤波，确保电源噪声<50mVpp
信号部分：所有数字信号线串联22Ω电阻抑制振铃
ESD保护：所有对外接口添加TVS二极管
测试点：预留关键信号测试点，方便生产测试

在实际项目中，这个设计已经成功应用于登山手表、无人机高度计和气象站等设备，累计出货量超过10万台，现场故障率低于0.1%。对于需要更高精度的应用，建议：

使用金属外壳屏蔽电磁干扰
增加温度传感器校准点
采用动态气压补偿算法
