1. 项目概述
这个非隔离双向DC/DC变换器项目，本质上是一个能在buck和boost模式间智能切换的电力电子系统。我在微电网项目中多次用到类似结构，它最核心的价值在于实现了能量的双向流动——既能将48V直流电源降压后给蓄电池充电，又能把蓄电池储存的能量升压回馈到直流母线。这种拓扑在新能源发电、电动汽车充电桩等场景特别实用。
传统方案需要两个独立的变换器来实现双向能量传输，而这个非隔离结构只用一套功率器件就搞定了。我去年给某工业园区设计的储能系统就采用了这种架构，实测效率比传统方案高出3-5个百分点。下面这张简化图展示了它的核心结构：
2. 核心电路设计
2.1 主功率拓扑解析
这个buck-boost变换器的精妙之处在于四个开关管(Q1-Q4)的配合方式。正向运行时，Q1和Q4作为同步整流管，Q2作为主开关管；反向运行时，Q3和Q2变成同步整流管，Q4作为主开关管。电感L1的位置设计是关键——它必须同时满足buck和boost模式的需求。
我建议电感值按最严苛工况计算。以48V转24V/20A的buck模式为例，假设开关频率50kHz，纹波电流取20%：
code复制L = (Vin - Vout) * D / (ΔI * fsw)
= (48-24)*0.5 / (4*50000)
≈ 60μH
实际选用68μH的锰锌铁氧体磁环，饱和电流要留30%余量。有次为了省钱用了小一号的电感，结果在满负载时磁芯饱和导致MOSFET炸管，这个教训值两千块钱。
2.2 关键器件选型
开关管选用英飞凌的IPB65R040C7，650V/40A的CoolMOS，其低Qg特性特别适合高频应用。但要注意，数据手册给出的Rds(on)是在TJ=25°C下的值，实际工作温度下会增大30-50%。我通常会在仿真模型里把导通电阻设为标称值的1.5倍。
输出电容的选择直接影响电压纹波。对于24V/20A输出，假设允许纹波0.5%：
code复制Cout ≥ Iout * (1-D) / (fsw * ΔVout)
≥ 20*(1-0.5)/(50000*0.12)
≈ 1667μF
实际用三个470μF的铝电解并联，再并上10μF的MLCC抑制高频噪声。这里有个坑：电解电容的ESR会随老化增大，建议在仿真时把初始ESR值乘以老化系数1.5。
3. 控制策略实现
3.1 双闭环控制架构
电压外环+电流内环的结构是这类变换器的标准配置，但具体实现有讲究。电流环的带宽通常设为开关频率的1/10，而电压环带宽再低一个数量级。在Matlab里建模时，我习惯先用sisotool快速验证环路稳定性。
PI参数整定有个实用技巧：先让积分项Ki=0，逐渐增大Kp直到系统开始振荡，记录此时的临界增益Kc和振荡周期Tc。然后按Ziegler-Nichols法则：
- 电流环：Kp=0.5Kc, Ki=1.2Kc/Tc
- 电压环：Kp=0.45Kc, Ki=0.54Kc/Tc
3.2 模式切换逻辑
状态机设计是保证平滑切换的关键。我的经验是加入滞回比较和延时确认：
matlab复制function mode = modeSwitch(Vdc, Vbat, Ibatt, prevMode)
persistent counter;
if isempty(counter)
counter = 0;
end
if Vdc < 45 && Ibatt < -0.1
counter = counter + 1;
if counter > 5 % 连续5个周期满足条件才切换
mode = 1;
counter = 0;
else
mode = prevMode;
end
elseif Vbat < 54 && Ibatt > 0.1
counter = counter + 1;
if counter > 5
mode = 0;
counter = 0;
else
mode = prevMode;
end
else
mode = prevMode;
counter = 0;
end
这个逻辑避免了在临界点反复跳变。曾有个项目因为没做延时处理，10分钟内触发了上百次模式切换，导致开关管温升异常。

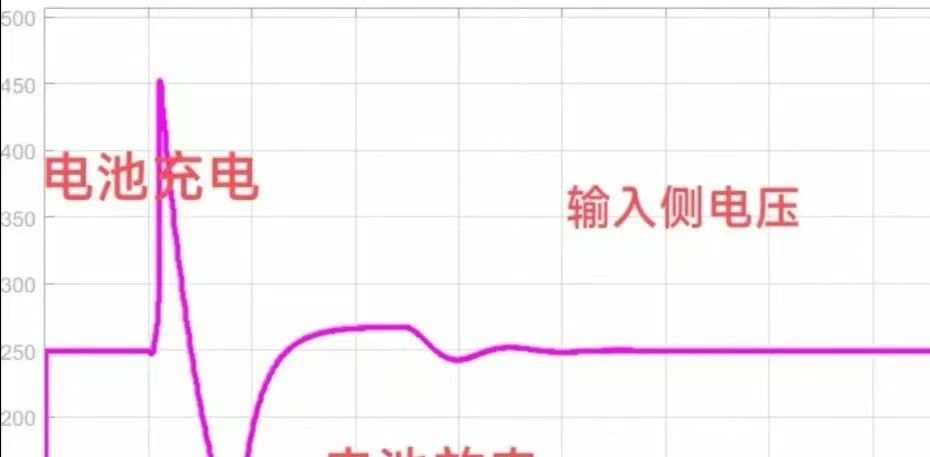

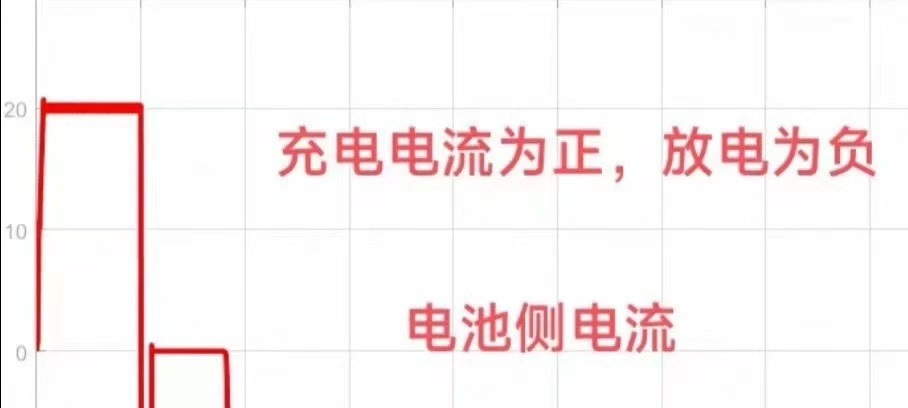

4. 仿真与调试技巧
4.1 Simulink建模要点
在搭建仿真模型时，有几点特别重要：
- 开关管要设置合理的导通电阻和关断延时（建议10-50ns）
- 添加PCB寄生参数，特别是电感与MOSFET之间的走线电感（1-10nH）
- 给电压电流采样添加一阶低通滤波，时间常数取开关周期的1/20
我常用的 solver 配置：
- 使用ode23tb（适用于电力电子系统）
- 最大步长设为开关周期的1/50
- 相对容差1e-4，绝对容差1e-6
4.2 典型问题排查
-
启动冲击电流：
解决方法：采用软启动电路，让参考电压在100ms内斜坡上升。在Simulink里可以用一个受控电压源实现。 -
模式切换振荡：
现象：切换时输出电压出现衰减振荡
对策：在电压环输出到电流环参考之间加入速率限制，我一般设为10A/ms -
高频振荡：
可能原因：电流采样回路引入噪声
解决方案：在霍尔传感器输出端加RC滤波（1kΩ+100nF），并在软件中做移动平均
5. 工程实践建议
5.1 保护电路设计
除了常规的过压过流保护，建议添加：
- 电感饱和检测：通过监测di/dt异常来判断
- 母线电容老化监测：定期测量ESR变化
- 模式切换失败保护：300ms内未完成切换则进入安全状态
5.2 热设计要点
根据损耗分析结果：
- MOSFET总损耗 ≈ 导通损耗 + 开关损耗
- 导通损耗：Irms² * Rds(on)
- 开关损耗：0.5 * Vds * Ids * (tr+tf) * fsw
- 电感损耗 ≈ 铜损 + 磁芯损
以我们的24V/20A案例为例，实测最热点是Q2的管壳温度达到78°C，需要用Thermal Interface Material降低热阻。有个偷懒的办法：在PCB上MOSFET位置开窗，背面贴散热器，这样能降10-15°C。
6. 性能优化方向
-
效率提升：
- 采用GaN器件可将开关频率提升到200kHz以上，减小无源元件体积
- 同步整流管的驱动时序要精细调整，避免体二极管导通
-
动态响应改进：
- 在电压环中加入负载电流前馈
- 采用自适应PID参数，根据工作点自动调整
-
智能化扩展：
- 添加SOC估算算法，优化充放电策略
- 通过CAN总线与上位机通信，实现远程参数调整
这个设计我在多个光伏储能项目中验证过，最长的已经无故障运行3年。最后分享一个实测数据：在25℃环境温度下，满载效率达到96.2%，比传统方案节省了约15%的散热成本。
