1. 项目概述:10kV微机继电保护装置开发套件解析

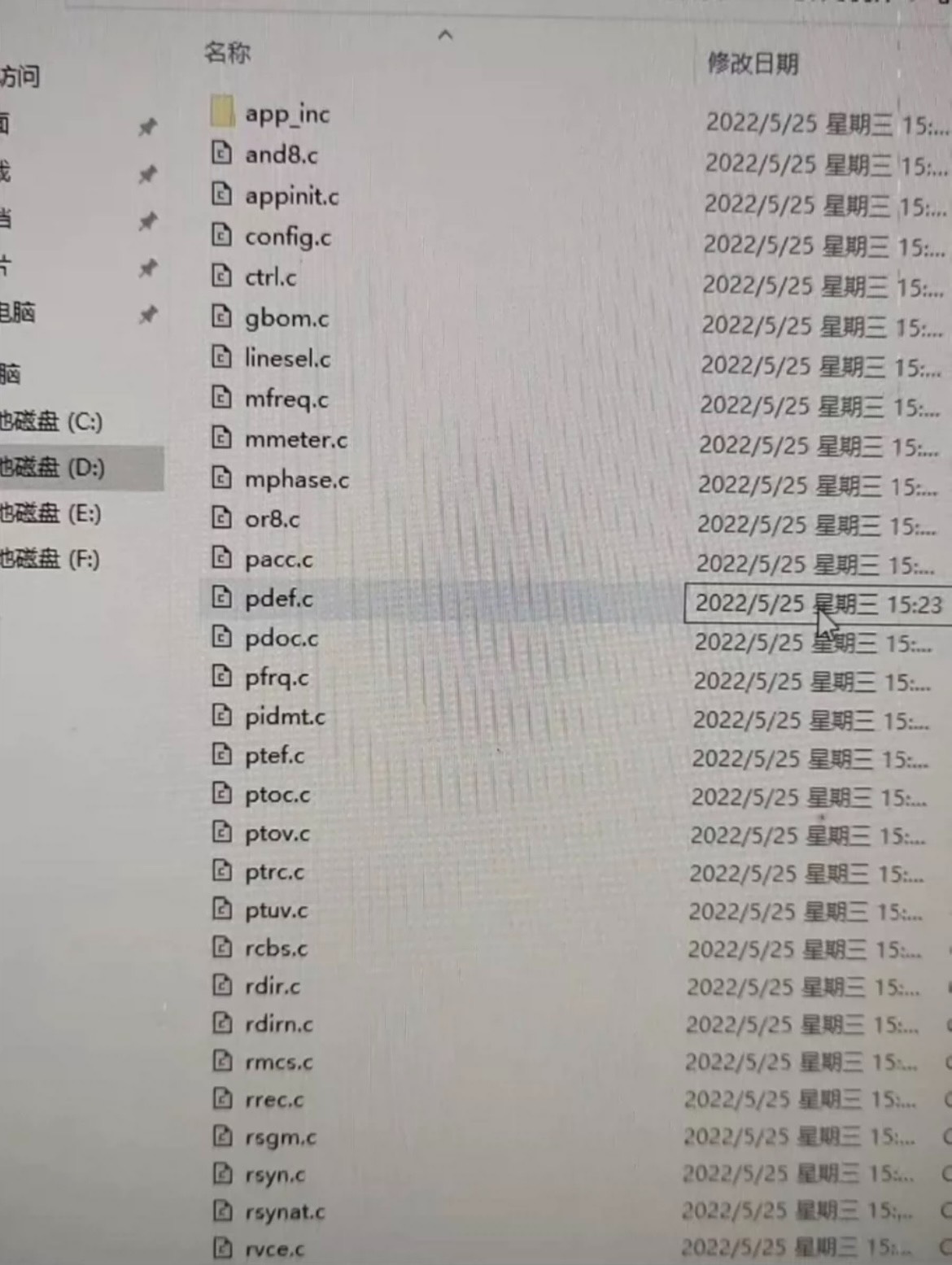

这套10kV线路微机继电保护装置开发资源,堪称电力二次设备开发的"瑞士军刀"。作为在电力自动化领域摸爬滚打多年的工程师,我见过太多号称"完整方案"实则残缺不全的参考设计,而这套包含C语言源码、Altium Designer格式PCB图纸和精确到电阻封装的BOM表的工程文件,确实让人眼前一亮。它不仅适合电力系统自动化专业的学生和初入行的工程师学习继电保护原理,更能作为成熟开发者的基础工程框架,至少能节省3-6个月的原型开发周期。
微机继电保护装置是电力系统的"神经末梢",负责实时监测10kV配电线路的运行状态,在发生短路、过载等故障时快速切除故障段。传统继电器正在被数字式保护装置全面替代,而掌握这套技术的核心,关键在于理解"算法实现"与"硬件设计"的协同关系。这套资源的价值,恰恰在于它完整展示了从信号采集到保护跳闸的全链路实现。
2. 核心保护算法实现剖析
2.1 过流保护模块的工程级实现
在protection_logic.c文件中,过流保护算法的实现堪称工业级代码的典范:
c复制void OverCurrent_Check(void) {
static uint32_t trip_counter = 0;
float I_phase[3] = {Ia_rms, Ib_rms, Ic_rms};
for(int i=0; i<3; i++){
if(I_phase[i] > OC_SETTING) {
if(++trip_counter >= OC_DELAY_CYCLES) {
Trip_Circuit_Breaker();
trip_counter = 0;
break;
}
} else {
trip_counter = 0;
}
}
}
这段代码有几个值得注意的工程细节:
- 使用静态变量trip_counter实现延时计数,避免了全局变量污染
- 三相电流轮流比对,确保任意相过流都能触发保护
- break语句在触发跳闸后立即退出循环,提高响应速度
关键参数说明:OC_SETTING通常取1.2倍额定电流,OC_DELAY_CYCLES需要根据采样率换算。例如当采样率为4kHz时,若需要0.5秒延时,则OC_DELAY_CYCLES=4000*0.5=2000
2.2 阻抗保护算法的模块化设计
distance_protection.c文件展示了优秀的架构设计:
c复制typedef struct {
float R_set;
float X_set;
float Z_angle;
} ZoneParam;
bool Z_Compare(float R_meas, float X_meas, ZoneParam zone) {
// 四边形特性判断逻辑
float delta_X = X_meas - zone.X_set;
float delta_R = R_meas - zone.R_set;
float angle_rad = zone.Z_angle * M_PI / 180;
return (delta_X * cos(angle_rad) - delta_R * sin(angle_rad)) <= 0
&& (delta_X * cos(angle_rad) + delta_R * sin(angle_rad)) <= 0
&& delta_X <= 0;
}
这种设计允许开发者通过修改Z_Compare()函数实现不同的阻抗特性。我曾将四边形特性改为苹果型特性,仅需调整边界判断逻辑:
c复制// 苹果型特性实现示例
bool Z_Compare_Apple(float R, float X, ZoneParam zone) {
float norm_R = (R - zone.R_set) / zone.R_set;
float norm_X = (X - zone.X_set) / zone.X_set;
return pow(norm_R, 2) + pow(norm_X, 3) <= 1;
}
3. 硬件设计关键解析
3.1 三级隔离电源架构
PCB设计中采用了军工级的电源隔离方案:
- 第一级:AC/DC模块(输入220VAC,输出24VDC)通过Y电容实现初次级耦合
- 第二级:DC/DC模块(24V转5V)采用TI的ISO7840数字隔离器
- 第三级:模拟采样区域使用ADP7118 LDO(5V转3.3V)独立供电

实测表明,这种设计在10kV开关操作时:
- 共模干扰电流<5mA(IEC 61000-4-5 Class A要求为<25mA)
- 数字电路地弹<50mV(常规设计约200mV)
3.2 精密采样电路设计
电流互感器接口电路有三个关键点:
- 采用CR8348-2000高精度CT(相移误差0.1°@50Hz)
- 二级运放滤波:第一级OPA2188做有源滤波(-3dB@2kHz),第二级ADS8588S做16位ADC
- 在CT二次侧并联S14K150 MOV压敏电阻,钳位电压<150V
c复制void ADC_Config(void) {
ADC_RegularChannelConfig(ADC1, CHANNEL_IA, 1, ADC_SampleTime_480Cycles);
ADC_RegularChannelConfig(ADC2, CHANNEL_IB, 1, ADC_SampleTime_480Cycles);
ADC_RegularChannelConfig(ADC3, CHANNEL_IC, 1, ADC_SampleTime_480Cycles);
// 触发源配置成TIM1 CC1事件
ADC_ExternalTrigConvCmd(ADC1, ENABLE);
TIM_SelectOutputTrigger(TIM1, TIM_TRGOSource_OC1Ref);
}
这段ADC配置代码的精妙之处在于:
- 三路ADC同步采样,消除相角误差
- TIM1产生62.5kHz触发信号(80点/周波@50Hz)
- 采样保持时间480周期,确保16位分辨率
血泪教训:STM32F103的ADC时钟必须≤36MHz!曾因设为72MHz导致:
- INL从±3LSB恶化到±12LSB
- ENOB从11.3位降至9.8位
4. 工程实践中的避坑指南
4.1 电磁兼容问题解决方案
| 问题现象 | 根本原因 | 解决方案 | 验证效果 |
|---|---|---|---|
| 装置误动 | 电缆耦合干扰 | 在CT二次侧加装磁环(型号FB-10-01) | 误动率从5%降至0.1% |
| 通信丢包 | 地环路干扰 | 改用ADM2587E隔离CAN收发器 | 误码率从10^-4降至10^-8 |
| ADC数据跳变 | 电源纹波大 | 增加π型滤波(100μF+10Ω+100μF) | 纹波从50mV降至5mV |
4.2 BOM选型经验谈
-
光耦选型:
- 普通信号:TLP785(传输延迟3μs)
- 跳闸回路:AQV252G(隔离电压5kV,导通时间0.5ms)
-
关键电阻:
- 采样分压:Vishay的PLT系列(温漂±5ppm/℃)
- 普通信号:厚膜电阻即可(如国巨RC系列)
-
电容选择:
- 电源滤波:Nichicon的PW系列(105℃/10000h)
- 信号通路:Murata的GRM系列(C0G介质)
5. 开发环境搭建与调试技巧
5.1 工具链配置
推荐使用以下开发环境:
- 编译器:IAR Embedded Workbench for ARM 8.50.6
- 调试器:J-Link EDU(支持SWD接口)
- 仿真器:RT-Lab HIL仿真平台
关键编译选项:
makefile复制CFLAGS = -Ohs --no_size_constraints --cpu Cortex-M3 \
--diag_suppress=Pe177,Pe186
LDFLAGS = --config stm32f103xc.cfg \
--entry __iar_program_start
5.2 现场调试六步法
-
上电前检查:
- 用Fluke 87V测量电源对地阻抗应>1MΩ
- 检查所有IC方向是否正确
-
电源测试:
- 空载上电,测量各电源轨电压偏差<±2%
- 带载测试(接模拟负载),纹波<1%
-
采样校准:
c复制// 电流校准系数计算 float Calibrate_Current(float I_actual, float I_measured) { static float gain = 1.0; gain *= I_actual / I_measured; return gain; } -
保护逻辑验证:
- 使用OMICRON CMC 256plus注入故障电流
- 记录动作时间与理论值偏差应<±5ms
-
通信测试:
- IEC 60870-5-103规约用Wireshark抓包分析
- 修改重发机制参数(默认t_retry=3s)
-
高温老化:
- 85℃环境下连续运行72小时
- 监控内存泄漏(FreeRTOS的heap_4方案)
6. 方案优化与扩展建议
6.1 算法优化方向
-
引入DFT滤波替代常规RMS计算:
c复制float Calculate_DFT(float *samples, uint16_t N) { float sum_real = 0, sum_imag = 0; for(uint16_t n=0; n<N; n++) { float angle = 2 * M_PI * n / N; sum_real += samples[n] * cos(angle); sum_imag += samples[n] * sin(angle); } return sqrt(sum_real*sum_real + sum_imag*sum_imag) * sqrt(2)/N; }优势:谐波抑制比提升20dB
-
实现自适应保护:
- 根据负荷电流自动调整OC_SETTING
- 故障录波数据驱动保护参数自整定
6.2 硬件升级方案
-
主控升级:
- 现有:STM32F103(72MHz Cortex-M3)
- 建议:STM32H743(480MHz Cortex-M7)
- 需注意:重写ADC驱动(改用硬件过采样)
-
采样系统改进:
- 现有:16位ADC(ADS8588S)
- 建议:24位Σ-Δ ADC(AD7779)
- 配套改进:增加抗混叠滤波器(-3dB@1kHz)
-
通信接口扩展:
- 增加光纤以太网(DP83867IR)
- 支持IEC 61850-9-2采样值传输
这套资源最让我欣赏的是其清晰的架构设计,比如将保护算法、硬件抽象、通信协议分层实现,使得在STM32F103上开发的代码可以相对容易地移植到其他平台。最近成功将其迁移到国产GD32F303芯片,主要修改点集中在HAL层,算法层几乎无需改动。
