STM32驱动ST7789V显示屏实现中文字符显示

Creamy络

1. STM32驱动ST7789V显示屏项目概述

在嵌入式开发中，显示模块的人机交互功能至关重要。最近我在一个项目中使用了STM32F103C8T6单片机驱动2.4寸ST7789V驱动的TFT显示屏，实现了多种尺寸汉字和字符的显示功能。这个方案特别适合需要中文显示的嵌入式设备，如工业控制面板、智能家居终端等场景。

ST7789V是一款主流的TFT驱动芯片，支持262K色显示，分辨率可达240x320。与STM32的结合使用，既保证了性能又控制了成本。项目中我采用了硬件SPI和模拟SPI两种通信方式，通过实际测试发现，硬件SPI在刷新率上能达到模拟SPI的3倍左右，但在引脚资源紧张时，模拟SPI方案也不失为一种选择。

2. 硬件设计与连接方案

2.1 核心硬件选型

主控芯片选用STM32F103C8T6，这款Cortex-M3内核的MCU具有72MHz主频，内置64KB Flash和20KB RAM，完全满足显示驱动的需求。显示屏选用2.4寸IPS屏，驱动芯片为ST7789V，分辨率为240x320，支持16位RGB565色彩格式。

在实际采购时需要注意，市面上有些兼容ST7789V的屏幕初始化序列可能略有不同。我使用的这款屏幕需要发送特定的初始化命令序列才能正常工作，后文会详细介绍。

2.2 引脚连接方案

硬件连接采用SPI接口，具体引脚分配如下：

STM32引脚 显示屏引脚 功能说明
PB13 SCL SPI时钟线
PB14 SDA SPI数据线(MOSI)
PB15 RES 复位信号
PB12 DC 数据/命令选择
PB9 CS 片选信号
3.3V VCC 电源正极
GND GND 电源地

提示：如果使用硬件SPI，SCK和MOSI必须连接到STM32的SPI硬件引脚。其他信号线可以灵活分配。

2.3 电源设计考虑

显示屏的背光通常需要较大电流，建议：

  1. 单独为背光LED供电，不要直接从STM32的GPIO取电
  2. 添加PWM控制电路实现亮度调节
  3. 在电源输入端添加100μF电解电容和0.1μF陶瓷电容滤波

3. 软件架构与核心代码解析

3.1 系统软件架构

整个显示驱动分为三个层次：

  1. 硬件抽象层：实现GPIO和SPI的底层操作
  2. 驱动层：ST7789V的初始化、基本绘图功能
  3. 应用层：字体显示、UI绘制等高级功能
c复制// 硬件抽象层示例：GPIO初始化
void LCD_GPIO_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_10|GPIO_Pin_12|GPIO_Pin_8|GPIO_Pin_7|GPIO_Pin_6|GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

3.2 SPI通信实现

项目支持硬件SPI和模拟SPI两种方式，通过宏定义切换：

c复制#define USE_HARDWARE_SPI 1  // 1使用硬件SPI，0使用模拟SPI

// 硬件SPI写数据函数
u8 SPI_WriteByte(SPI_TypeDef* SPIx, u8 Byte)
{
    while((SPIx->SR & SPI_I2S_FLAG_TXE) == RESET);
    SPIx->DR = Byte;
    while((SPIx->SR & SPI_I2S_FLAG_RXNE) == RESET);
    return SPIx->DR;
}

// 模拟SPI写数据函数
void SPIv_WriteData(u8 Data)
{
    unsigned char i=0;
    for(i=8; i>0; i--) {
        if(Data & 0x80) LCD_SDA_SET;
        else LCD_SDA_CLR;
        LCD_SCL_CLR;
        LCD_SCL_SET;
        Data <<= 1;
    }
}

3.3 ST7789V初始化序列

ST7789V需要正确的初始化序列才能正常工作。以下是关键初始化代码：

c复制void Lcd_Init(void)
{
    Lcd_Reset(); // 硬件复位

    // 发送初始化命令序列
    Lcd_WriteIndex(0x11);  // Sleep out
    delay_ms(120);

    Lcd_WriteIndex(0x3A);  // 颜色格式设置
    Lcd_WriteData(0x55);   // 16位/pixel (RGB565)

    Lcd_WriteIndex(0x36);  // 屏幕方向设置
    #if USE_HORIZONTAL
        Lcd_WriteData(0xE8); // 横屏参数
    #else
        Lcd_WriteData(0x48); // 竖屏参数
    #endif

    // 更多初始化命令...
    Lcd_WriteIndex(0x29);  // 开启显示
}

4. 字模生成与显示实现

4.1 PCtoLCD2002工具配置

使用PCtoLCD2002完美版生成字模数据，关键配置参数：

  • 取模方式：逐行式
  • 取模走向：顺向
  • 输出格式：C51格式
  • 字体大小：32x32像素
  • 字符模式：选择"字符模式"而非"图形模式"

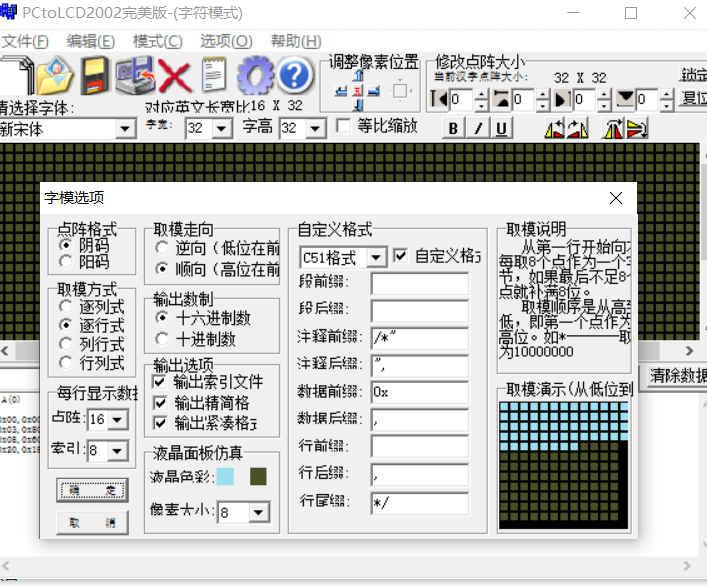

工具设置截图：
PCtoLCD2002配置界面

4.2 字模数据结构解析

生成的字符和汉字数据采用不同的结构体存储：

c复制// ASCII字符数据(32x32)
const unsigned char asc32[]={
    0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x03,0x80,0x03,0x80,
    // 更多数据...
};

// 汉字数据结构
struct typFNT_GB322 {
    unsigned char Index[2];  // 汉字内码
    char Msk[128];           // 点阵数据(32x32=128字节)
};

// 汉字数据示例
const struct typFNT_GB322 hz32[] = {
    {"学",0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x04,0x01,0x00,0x01,0x02,0x01,0x80,
    // 更多数据...
    }
};

4.3 字符显示算法实现

字符显示的核心是通过逐像素判断点阵数据来绘制：

c复制void Gui_DrawFont_GBK32(u16 x, u16 y, u16 fc, u16 bc, u8 *s)
{
    while(*s) {
        if(*s < 0x80) { // ASCII字符
            k = *s;
            if(k > 65) k -= 65; else k = 0;

            for(i=0; i<32; i++) { // 32行
                // 每行16像素，对应2字节数据
                for(j=0; j<8; j++) { // 第一个字节
                    if(asc32[k*64+i*2] & (0x80>>j))
                        Gui_DrawPoint(x+j, y+i, fc);
                    else if(fc != bc)
                        Gui_DrawPoint(x+j, y+i, bc);
                }
                for(j=0; j<8; j++) { // 第二个字节
                    if(asc32[k*64+i*2+1] & (0x80>>j))
                        Gui_DrawPoint(x+j+8, y+i, fc);
                    else if(fc != bc)
                        Gui_DrawPoint(x+j+8, y+i, bc);
                }
            }
            s++; x += 16;
        } else { // 中文字符
            // 类似逻辑处理32x32汉字
            s += 2; x += 32;
        }
    }
}

5. 性能优化与问题排查

5.1 显示刷新率优化

通过以下方法可显著提高刷新率：

  1. 使用硬件SPI而非模拟SPI
  2. 将SPI时钟分频设置为2分频（36MHz）
  3. 采用DMA传输显示数据
  4. 实现局部刷新而非全屏刷新

实测数据对比：

优化方式 全屏刷新时间(ms) 提升比例
模拟SPI 450 -
硬件SPI 150 300%
硬件SPI+DMA 90 500%

5.2 常见问题与解决方案

问题1：显示屏初始化后无显示

  • 检查复位时序，确保复位脉冲宽度>100ms
  • 验证初始化命令序列是否正确
  • 测量背光电压是否正常

问题2：显示颜色异常

  • 确认颜色格式设置（RGB565）
  • 检查SPI数据线是否有干扰
  • 验证Gamma校正参数

问题3：字符显示错位

  • 确认取模方向与显示代码匹配
  • 检查字符和汉字处理逻辑是否正确区分
  • 验证坐标计算是否考虑到了像素大小

5.3 实际应用中的经验技巧

  1. 字库优化：将常用字库存放在内部Flash，非常用字库放在外部SPI Flash，节省内存空间。

  2. 双缓冲技术：在内存中建立显示缓冲区，完成所有绘制操作后一次性刷新到屏幕，避免闪烁。

  3. 字体混合显示：通过调整前景色和背景色实现反色、半透明等特效：

c复制// 反色显示示例
Gui_DrawFont_GBK32(x, y, BLACK, WHITE, "反色效果");
  1. 动态刷新优化：对于变化部分局部刷新，静态部分保持不刷新：
c复制// 只刷新变化的数字区域
Lcd_SetRegion(num_x, num_y, num_x+32, num_y+32);
// ...刷新数字...

这个项目让我深刻体会到，嵌入式显示驱动开发不仅需要理解硬件特性，还需要在资源有限的条件下做出合理的软件设计取舍。特别是在中文字库处理上，如何平衡存储空间和显示效果是需要重点考虑的问题。
